Ливневая канализация


Ливневая канализация — это система, состоящая из дождеприемников, лотков, отводящих труб и водосборных колодцев. Предназначенная для сбора и отвода дождевых и талых вод, также известна под названием ливневка или дождевая канализация.

Система ливневой канализации представляет собой определенный набор лотков, труб, заглушек, сифонов, уловителей песка, колодцев, дождеприемников. Основная задача устройства – собрать воду и направить ее в коллектор. Конструкция дождевой канализации зависит от ее применения и конкретного вида.

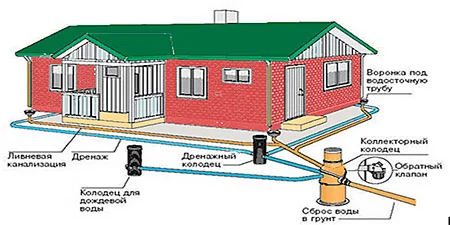

Ливневая канализация

Это важно! Канализационные системы ливневого и глубинного типа не должны взаимодействовать, то есть вода из первой системы не может направляться во вторую. Две конструкции устанавливаются параллельно на разной глубине.

Пример расчета «ливневки»


Расчет стоимости проведения работ по монтажу ливневой канализации для дома 10 на 10 м. с учетом материалов


Необходимые материалы

Наименование материала Цена за единицу Кол-во Цена
Труба фановая ДУ 110 мм, толщина стенки 3,2 мм 250 руб. м.п. 60 15 000 руб.
Уголки тройники 150 руб. шт. 12 1800 руб.
Воронки дождеприемные 600 рублей шт. 4 2400 руб.
Кольца КС 10-9 1800 руб. шт. 3 5400 руб.
Крышка ПП с ЛПП 2600 рублей за шт. 1 2600 руб.
Доставка колец 5000 руб.
Итоговая стоимость материалов: 33 400 руб.

Монтажные работы

Наименование работ Цена
1. Строительство колодца сборного из 3-х колец 12 000 рублей
2. Монтаж насоса в колодец считая материал (насос джилекс, трубы, анкер, кабель, розетка и т.д.) 10 000 рублей
3. Монтаж ливневой системы (с учетом земельных работ, устройство траншеи около 60 м.п. глубиной от 0,8 до 1,2 м, с соблюдением необходимых уклонов, врезкой в колодец), 90 м.п. 48 000 рублей
Итоговая стоимость монтажных работ 70 000 рублей
ИТОГОВАЯ СТОИМОСТЬ: 103 400 руб.

Классификация канализационных систем


1. Открытого типа или поверхностный водоотвод.

Конструкция представлена системой каналов и лотков, по которым отводится дождевая вода. Лотки устанавливаются несколькими способами:

  • Углубляются в почву и фиксируются цементным раствором;
  • Крепятся в специальные отмостки.

Поверх устанавливаются решетки.

Система открытого типа используется на небольших частных территориях и дачных участках. Может являться оригинальной деталью ландшафтного дизайна.


2. Закрытого типа или глубинный водоотвод.

Для отвода воды используются лотки встроенного типа и пескоуловители. По трубам вода транспортируется через ливневые колодцы в канализацию. Конечный пункт – очистные сооружения или искусственные водоемы. Такая система используется на больших частных территориях и крупных населенных пунктах.


3. Смешанного типа.

Конструкция состоит из двух деталей:

  • Труб, установленных под землей;
  • Лотков.

Конструкция предполагает отвод воды методом самотека, для этого канализационная трасса прокладывается по самому короткому пути между точкой сбора воды и точкой ее выпуска. Это оптимальный выбор, когда необходимо сократить производственные расходы.

Классификация дренажа в зависимости типа водоотвода


  1. Точечный дренаж

    Для забора воды с одного небольшого участка используются колодцы-дождеприемники локального типа. Конструкция дополнена съемными решетками, корзиной с фильтрами, подключается к центральной канализации.

  2. Линейный дренаж

    Система подходит для водосбора с больших площадей, используется для комплексного водоотведения. Конструкция состоит из водоотводов линейного типа, а также пескоуловителей.

Монтаж ливневой канализации


В дождевой канализации применяется точечный принцип дренажа, водосборники устанавливаются не только под водостоками, но и во всех местах, где необходимо локально собрать осадки.

Устройство ливневой канализации несложное, однако ее проектирование и правильная установка имеют большое значение, поэтому целесообразно поручить это специалистам.

Этапы работ

  1. Разметка территории.
  2. Подготовка труб ПВХ диаметром 110 мм для водоотведения и двойной муфты для фиксации.
  3. Подготовка траншеи, уплотнение почвы, организация подушки из песка или щебня слоем 8 см. Укладка труб с наклоном 1-2 см на каждый метр. Траншею засыпают и повторно уплотняют.
  4. Устанавливаются дождеприемники. Такие колодцы используется для сбора воды и для доступа к конструкции при необходимости проведения сервисного обслуживания.

    Это важно! Глубина заложения ливневой канализации составляет в среднем от 0,8 до 1,2 м и определяется прочностью выбранных труб. Чем меньше данный параметр, тем меньшая глубина закладки.

  5. Все детали конструкции соединяются, и выполняется пробный пуск воды.

Это важно! Перед подготовкой и монтажом канализации, необходимо определить, какой тип системы подойдет для Вашего участка и поставленных задач.

Необходимая техническая документация


Проектирование ливневой канализации проводится в соответствии с техническими нормами, предусмотренными актом СНиП 2.04.03 – 85 «Канализация. Наружные сети и сооружения». Необходимая документация:

  • Чертежи;
  • План;
  • Проект системы в продольном разрезе;
  • Предварительный расчет объемов работ.

Чтобы правильно выполнить все проектировочные работы и расчет, необходимы следующие параметры:

  • Особенности ландшафта и грунта на территории;
  • Архитектурный проект сооружений на участке;
  • Среднее количество осадков, выпадающих на протяжении месяца;
  • Особенности проведения инженерных коммуникаций;
  • Площадь стоков.
