Монтаж водяного теплого пола

Сегодня всё больше владельцев частных домов выбирают в качестве отопления монтаж водяного тёплого пола. Это действительно хорошая альтернатива радиаторам, поскольку при равных затратах эффективность такого обогрева выше на 30-40%. Дополнительное преимущество в том, что систему водяных тёплых полов можно сделать не только в жилом пространстве, но и на террасе, спортивной площадке, придомовых дорожках.

При всей простоте устройства тёплого пола система требует точных теплотехнических расчётов, грамотного проектирования, профессионального монтажа, хорошего оборудования и правильных материалов.

1. Подложка с фольгированным отражателем

Подложка Valtec с отражателем
  • Стоимость с монтажом от 1 428 руб. за м2
  • Применяется для домов из сип-панелей и каркасно-щитовых домов

Перечень материалов и работ:

  • подложка с фольгированным отражателем;
  • труба сшитый полиэтилен frankische pex-a (сшитый полиэтилен, Германия) 16 мм;
  • крепеж: скоба крепежная металлическая однолапковая;
  • работа по подготовке основания для укладки контуров ТП;
  • работа по укладке контуров ТП.

* - Нажмите на картинку для увеличения

2. Подложка из пеноплекс (фундамент\основа)

Подложка из пеноплекс (фундамент\основа)
  • Стоимость с монтажом от 2 178 руб. за м2
  • Применяется для домов на железобетонном фундаменте.

Перечень материалов и работ:

  • подложка пеноплекс (фундамент\основа) толщиной 50мм;
  • труба frankische pex-a (сшитый полиэтилен, Германия) 16 мм;
  • сетка армированная ячейка 150 х 150 толщиной 3,8 мм;
  • крепеж стяжка кабельная нейлоновая;
  • работа по подготовке основания для укладки контуров ТП;
  • работа по укладке контуров ТП.

* - Нажмите на картинку для увеличения

3. Подложка из полистирольной плиты с фиксирующим покрытием

Теплоизоляционная плита из пенополистирола
  • Стоимость с монтажом от 2 406 руб. за м2

Перечень материалов и работ:

  • полистирольная плита с фиксирующим покрытием;
  • труба frankische pex-a (сшитый полиэтилен, Германия) 16мм;
  • работа по подготовке основания для укладки контуров ТП;
  • работа по укладке контуров ТП.

* - Нажмите на картинку для увеличения

Цены действительны при условии:

  • Площадь отапливаемой поверхности от 50 м2
  • Расстояние от КАД до 50 км.

* - Если расстояние до Вашего объекта больше 50 км. или площадь меньше 50 м. кв., то стоимость Вы можете уточнить у наших менеджеров

Какие основные ошибки допускают при монтаже теплого пола в загородном доме

Преимущества водяных тёплых полов

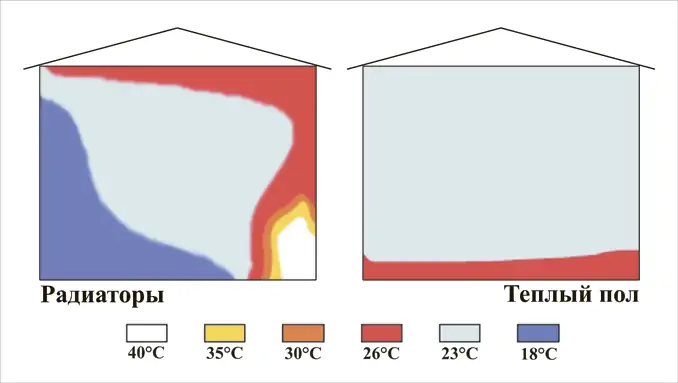

Преимущества теплых полов

Есть две системы подогрева пола – водяная и электрическая. Последняя проще в монтаже и управлении, но значительно дороже в эксплуатации. Чтобы это понять, достаточно сравнить цены на электроэнергию и природный газ, от которого работает котёл. Затраты на материал и оплату монтажа водяного тёплого пола окупаются за 4-5 лет его использования (с оговоркой на то, что проектирование и реализация доверены знающим людям).

Какие преимущества даёт тёплый пол:

  • Равномерный прогрев помещения по всему объёму в постоянном режиме. Выражение «тянет по полу» актуально для традиционных систем отопления. Тёплый воздух от радиаторов, в полном соответствии с законами физики, поднимается под потолок, оставляя полы холодными. Лучше всех это знают жители первых этажей многоквартирных домов, где теплоизоляции помещений строители уделяют не слишком много внимания, и владельцы жилья с высокими потолками.
  • Здоровый микроклимат, поскольку водяной тёплый пол даёт равномерное тепло и не сушит воздух. Особенно это важно для детей, аллергиков и пожилых людей.
  • Отсутствие видимых отопительных приборов, которые часто приходится маскировать подручными средствами, дорогими ажурными решётками, поскольку они уродуют интерьер.
  • Комфорт при использовании в качестве напольного покрытия керамической или натуральной плитки в ванной, на кухне, балконе, веранде или в бассейне.

Водяной тёплый пол это современная, экономичная, удобная и эффективная система отопления дома, квартиры, дачи. Он быстро нагревает комнату, медленно остывает, а коллектор позволяет регулировать температуру каждой комнаты.

Для каких помещений подходит

Если монтаж тёплого водяного пола закладывается при проектировании дома или дачи, то ограничений по его использованию нет. В готовом помещении такое отопление возможно, если соблюдается ряд условий:

  • Согласно СНиП, высота потолка в жилье допускается не менее 2,5 м. Это нужно учитывать, поскольку монтаж стяжки тёплого водяного пола «съедает» от 8 до 20 см.
  • Имеет значение и высота дверных проёмов. Здесь, без учёта тёплого водяного пола, требуется оставить 2,1 м.
  • Основание пола должно быть достаточно крепким, чтобы не провалиться под бетонной стяжкой.
  • Горизонтальные перепады поверхности более 0,5 см приводят к завоздушиванию системы, нагрузке на насос. Устранить это после монтажа пола будет нельзя.
  • Работы проводят после того, как в доме вставлены окна и завершена штукатурка стен.

Если помещение подходит по всем параметрам, то поверхность под тёплый водяной пол подготавливают специально. Удаляют старую стяжку, выравнивают, очищают пол от остатков строительного мусора и пыли.

Как не попасть при монтаже теплого пола

Особенности проектирования тёплого водяного пола

Устройство теплого водяного пола

Грамотный расчёт и подбор труб и оборудования для тёплого пола при его проектировании - это основа эффективного водяного отопления. Качественные фитинги застрахуют систему от скорого ремонта, а смесительный коллектор (с регулировочными клапанами) и насос обеспечит комфортное обслуживание. Однако начинать следует с расчёта температуры будущего покрытия.

Показатели зависят от помещения:

  • Для жилых комнат комфортным будет тёплый пол с показателями от 21 до 29 градусов. Для детской и спален разумнее ориентироваться по верхней границе. Для кухни, гостиной – по нижней.
  • Проходные помещения, холлы, коридоры, прихожая требуют монтажа более тёплого водяного пола. Здесь рекомендуется температура в 30 градусов, чтобы не охлаждать жилую зону.
  • Ванная, туалет, бассейн – до 33 градусов.
  • В офисе или рабочих кабинетах делают расчёт тёплого пола на 28-30 градусов.

Равномерность прогрева и удержание требуемых цифр на градуснике зависит от правильной укладки труб, их диаметра и длины. Поскольку водяной тёплый пол относится к низкотемпературным системам отопления, то максимальный нагрев теплоносителя на подаче будет 55-60 градусов. Разница с обраткой не должна превышать 10 градусов. Иначе площадь пола и помещение будет прогреваться неровно.

Основными факторами здесь будут длина контура (одной петли от смесительного узла), диаметр труб и геометрия их укладки. Есть показатели максимально допустимой длины трубы определённого размера, которые учитывают при проектировании:

  • Для трубы диаметра 16 мм – 70-90 м.
  • Для труб в 17 мм – 90-100 м.
  • Трубу в 20 мм можно удлинить до 120 м, но следует помнить, что предельный размер петли создаёт повышенную нагрузку на насос и систему.

Обратите внимание! Монтаж одного контура делают одинаковыми трубами. Каждый подключают к отдельному выводу коллекторного узла.

Расстояние между трубами (или шаг раскладки) выбирают исходя из планируемой тепловой нагрузки, локации и способности самой трубы гнуться без образования залома. Для PEX трубы минимальный зазор составляет 10 см.

Рекомендуемое расстояние:

  • Узкая раскладка труб оправдана у внешних стен, где в силу естественных причин возникают более холодные зоны. Укладка делается в 5-6 рядов с шагом в 100-150 мм.
  • К центру комнаты и возле внутренних стен шаг монтажа увеличивают до 20-30 см.
  • Для дополнительного отопления достаточно расстояния между трубами в 40-50 см. Максимальный шаг укладки труб без потери эффективности системы 60 см.
  • В помещениях с повышенной влажностью (ванна, баня, бассейн) эффективно работает укладка через 150 мм.

Проектируют не только ширину шага, но и конфигурацию укладки труб с учётом перепада температур теплоносителя на подаче и обратке. Если петли располагать последовательно (удобным для монтажа змеевиком), то прогрев поверхности разделит помещение на более тёплую и прохладную зону. В помещении, где есть две внешние стены, такой способ монтажа выравнивает температуру по всему объёму.

Второй способ – укладка труб улиткой или двойной спиралью. При монтаже чередуют горячий сегмент трубы подачи с несколько остывшей обраткой. Расстояние между трубами не должно превышать 30 см, чтобы не получилось выраженных полос с разной температурой. Если условие соблюдено, то полы прогреваются равномерно по всей площади поверхности. Монтаж тёплого водяного пола улиткой технологически сложнее, чем укладка петель змеевиком.

Проектирование смесительного узла определяет всю работу системы тёплого водяного пола. Его оборудование включает:

  • Подающий коллектор с насосом, клапанами стравливания воздуха, перекрывающими и сливными вентилями.
  • Обратный коллектор с воздухоотводчиком и дренажом.
  • Фитинги для подключения труб.
  • Крепления для самих коллекторов, насоса, котла.

Обратите внимание! Монтаж одного контура делают одинаковыми трубами. Каждый подключают к отдельному выводу коллекторного узла. Все транзитные трубы должны иметь теплоизоляцию.

Особенности монтажа

Есть два вида устройства тёплого водяного пола, которые называются «сухой» и «мокрый». Первый используется для помещений с деревянным основанием, где нет возможности сделать массивную песчано-цементную стяжку. Трубы укладывают на специальную теплоизоляционную подложку и накрывают гипсо-стружечными или цементно-стружечными плитами.

«Мокрый» водяной тёплый пол своим названием обязан технологии монтажа – залитая бетонная стяжка требует времени на высыхание. Конструктивно это несколько слоёв, состоящих из гидро- и теплоизоляторов, бетона с трубами, напольного покрытия. Коллекторный узел от способа монтажа не зависит.

Схематично монтаж тёплого водяного пола выглядит так:

  • Подготовка поверхности и укладка компенсатора теплового расширения при нагреве пола. Демпферная лента прокладывается по периметру помещения, включая дверные проёмы. Ширина её должна превышать толщину планируемого пирога на 20 мм.
  • Укладка гидроизоляции. Делается не всегда, а только в помещениях повышенной влажности или над таковыми. Здесь подойдёт обычная качественная полиэтиленовая плёнка.
  • Укладка теплоизолятора. Используют пеноплекс, полистирол или подложку с фольгированным отражателем (слой алюминия должен быть защищён специальной плёнкой).
  • Разметка поверхности и установка креплений.
  • Монтаж труб, насоса и подключение системы тёплого водяного пола к оборудованию. Коллекторный узел можно вынести в котельную, если она расположена в доме.
  • Испытательный запуск и опрессовка системы тёплого водяного пола под повышенным давлением.
  • Монтаж стяжки и укладка финального покрытия пола.

Толщина бетонной стяжки с пластификатором 3-7 см. Ориентировочное время сушки пола – 4 дня на 1 см. Пробный рабочий запуск производится теплоносителем комнатной температуры. Выход на проектную мощность осуществляется пошагово, с прибавкой нагрева на 5 градусов каждые сутки.

Чтобы заказать проектирование и монтаж тёплого водяного пола в Санкт-Петербурге и Ленобласти позвоните по тел. +7 (812) 317-36-69. Цена в руб. зависит от площади в м2.
