Электропроводка в частном доме: пошаговая инструкция для монтажа своими руками

Электропроводка в частном доме — этополноценная инженерная система, от которой напрямую зависят безопасность, комфорт и срок службы. Ошибки на этапе планирования или монтажа могут привести к перегреву кабелей, срабатыванию автоматов и даже пожару.

В этой статье мы подробно разберём, как выполнить в частном доме электропроводку своими руками: от составления схемы до ввода системы в эксплуатацию, с учётом современных требований и реальной практики электромонтажных работ.

Можно ли сделать электропроводку в загородном доме самому?

Многих интересует, кто может выполнять электромонтаж и допустимо ли делать это самостоятельно. Короткий ответ — да, самому провести электропроводку в загородном доме возможно, но с пониманием ограничений.

Самостоятельно обычно делают подготовительную и монтажную часть. Например, можно:

• спроектировать план разведения и монтажный чертёж электропроводки;

• спланировать расположение розеток и выключателей;

• рассчитать примерную нагрузку;

• выполнить разметку трасс;

• проложить кабели (при соблюдении норм).

Но ввод электричества, сборка щитка, заземление и финальные проверки желательно доверить специалистам. Электрика — та область, где цена ошибки слишком высока.

Правила техники безопасности

Перед началом любых работ необходимо:

• полностью отключить питание;

• проверить отсутствие напряжения индикатором;

• использовать инструмент с изолированными ручками;

• не работать в одиночку;

• не допускать скруток «на глаз».

Эти правила обязательны как при новой прокладке, так и когда требуется замена.

Зачем нужна схема электропроводки

Любая правильная электрика начинается с проекта. Это основа всей системы электроснабжения. Она позволяет понять, как будет выполнено проведение электричества, где проходят линии и как распределена нагрузка.

Без этого домашняя электропроводка становится хаотичной. Сложно определить, какие провода идут на розетки, какие — на осветительные приборы в комнате, а какие — на мощные электроприборы (крупная бытовая техника: стиральная машина, котёл, плита, холодильник). Грамотно составленная электрическая схема решает сразу несколько задач.

• рассчитать сечение кабелей для каждой линии;

• подобрать номиналы автоматов и устройств защиты;

• распределить нагрузку между группами;

• заложить запас мощности на будущее.

Благодаря этому электросистема не работает на пределе и остаётся устойчивой даже при увеличении количества приборов.

Это не менее важно для защиты от перегрузок и аварий. При проектировании электропроводки линии логично разделяются по назначению. Обычно отдельно выделяют:

• лампочки и освещение;

• розеточные группы жилых комнат;

• кухню и санузел;

• мощных потребителей.

Такое разделение снижает риск перегрева проводов и позволяет локализовать неисправности. В случае проблемы отключается только одна линия, что особенно важно в повседневной эксплуатации.

План играет важную роль и в вопросах безопасности при использовании. Со временем планировка помещений меняется, появляется мебель, техника, декоративные элементы. Без схемы легко повредить проводку при сверлении стены или монтаже шкафа. Её наличие позволяет:

• точно знать, где проходят кабели;

• безопасно выполнять ремонтные работы;

• быстро находить неисправности;

• обслуживать проводку без демонтажа отделки.

Отдельного внимания заслуживает удобство модернизации. Электросистема редко остаётся неизменной на протяжении десятилетий. Появляются новые приборы, растёт потребление энергии, меняются требования к комфорту. Планирование позволяет заранее оценить возможности и понять:

• какие линии можно усилить;

• где потребуется отдельная группа;

• хватает ли текущего запаса мощности, чтобы протянуть новые приборы.

Без этого любое расширение превращается в сложную и затратную переделку.

В практическом и формальном смысле план электропроводки также имеет значение. он требуется при проверке качества работ, полезна при продаже дома и может понадобиться для страховых компаний, а так же упрощает взаимодействие с электриком — специалисту не нужно «угадывать», как устроена сеть.

В итоге схема электропроводки — это не просто чертёж, а рабочий инструмент, который обеспечивает безопасность, удобство и предсказуемость всей электрической системы. Она помогает избежать ошибок на этапе монтажа и избавляет от проблем в процессе эксплуатации.

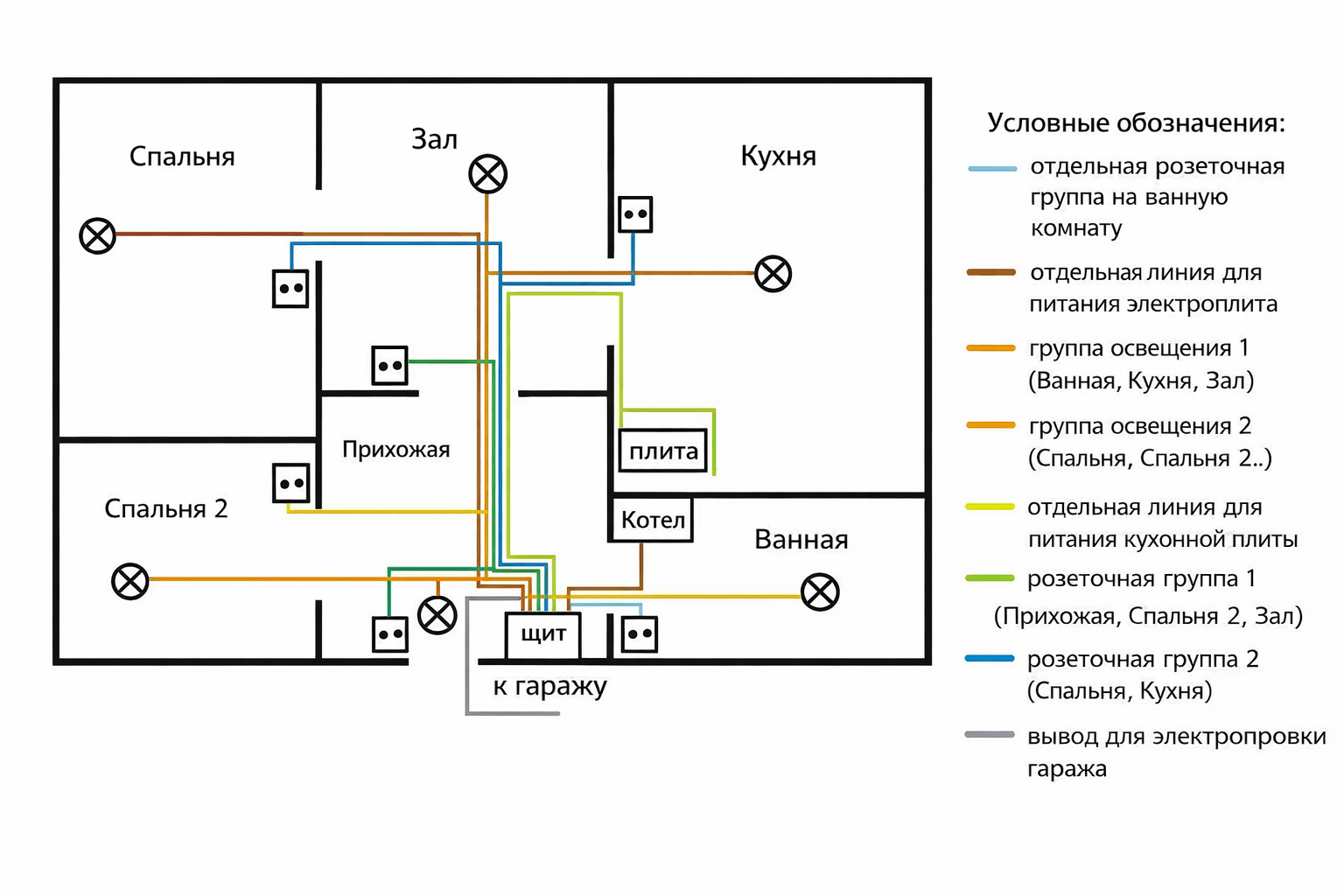

Как составить схему своими руками

Составление начинается с понимания того, как именно будет использоваться каждый помещение. Задача — не просто расставить розетки и выключатели, а заранее продумать удобство, безопасность и запас на будущее. Поэтому работа всегда начинается с плана здания.

Сначала берётся поэтажный план или обычный чертёж помещений в масштабе. Это может быть как проект, так и рисунок от руки. Главное — чтобы были понятны размеры комнат, расположение стен, дверей и окон. На этот план поэтапно наносятся все элементы будущей электросистемы.

На первом этапе формируется монтажная схема электропроводки, где указывают:

• розетки с примерным назначением;

• выключатели с привязкой к дверным проёмам;

• светильники и группы освещения;

• мощные электроприборы (котёл, плита, бойлер, кондиционер);

• место установки распределительного щитка для электропитания.

Важно не ограничиваться минимальным количеством точек. Нужно учитывать реальный сценарий жизни, а не только текущую обстановку.

После этого продумывается логика размещения. Розетки располагаются там, где действительно будет стоять техника, а выключатели — в удобных и интуитивно понятных местах. На этом этапе полезно мысленно «пройтись» по помещениям и представить повседневные действия: вход в комнату, включение света, зарядка устройств, работа за столом. Такой подход помогает избежать ситуации, когда удлинители появляются сразу после заселения.

Пример.
В спальной комнате планируется кровать, прикроватные тумбы, телевизор и рабочее место. Для комфортного использования потребуется:

• по две розетки с каждой стороны кровати;

• отдельная розетка под телевизор;

• минимум две розетки для рабочего стола;

• дополнительная точка «про запас».

В итоге получается не 2–3 розетки «для галочки», а 5–6 точек, полностью закрывающих потребности комнаты.

Следующий шаг — группировка потребителей. Желательно сразу развести линии каждой группу по назначению: освещение отдельно, розетки отдельно, мощные приборы — на индивидуальных линиях. Это упрощает расчёт нагрузки и делает систему более надёжной. Уже на этом этапе становится понятно, сколько автоматов потребуется и как будет выглядеть щиток.

Затем наносятся трассы прокладки проводов. Линии ведутся строго вертикально и горизонтально, с учётом будущей отделки. Это важно не только для монтажа, но и для дальнейшей эксплуатации — по схеме всегда можно определить, где проходят кабели в стенах.

Завершающий этап — проверка схемы на логику и удобство. Стоит задать себе несколько вопросов: достаточно ли одной розетки, есть ли запас под подсоединение будущих приборов, не перегружены ли отдельные линии. Исправлять ошибки на бумаге всегда проще и дешевле, чем после завершения отделки.

Таким образом, электросхема, составленная своими руками, становится не формальностью, а продуманным планом, который обеспечивает комфорт, безопасность и возможность без проблем развивать электросеть в будущем.

Планируем электрику: мощность, кабель, защита

Перед тем как делать, необходимо рассчитать нагрузку для подключения проводки и понять, как распределить электричество по дому. Этот этап часто недооценивают начинающих, но именно он определяет, будет ли электроразводка работать стабильно или начнутся отключения.

Как рассчитать суммарную мощность

1. Выписываем все электроприборы.

2. Складываем их мощность.

3. Применяем коэффициент одновременности (0,4–0,7).

4. Добавляем запас 30–40%.

Это позволяет избежать ситуации, когда проводка работает «на пределе».

Как выбрать сечение кабеля

Правильный выбор — ключевой момент, если вы планируете проводить проводку самостоятельно. Для жилого дома используются стандартные значения, проверенные практикой.

Стандарт:

• освещение — 3×1,5 мм²;

• розетки — 3×2,5 мм²;

• мощные приборы — 3×4–6 мм².

Выбор автоматов и УЗО

Автоматы и устройства защитного отключения отвечают за защиту проводов, оборудования и людей. Их подбирают исходя из назначения линии и условий эксплуатации, чтобы защита срабатывала вовремя и без ложных отключений.

Основные рекомендации по выбору выглядят так:

• освещение — автомат 10 А, так как нагрузка невысокая и стабильная;

• розеточные группы — автомат 16 А для большинства бытовых приборов;

• влажные зоны и улица — УЗО или дифавтомат с током утечки 30 мА;

• ввод в дом — противопожарное УЗО 300 мА в паре с вводным автоматом.

Такой подход позволяет разделить защиту по уровням: вводное УЗО снижает риск пожара, а групповые устройства обеспечивают безопасность людей и оборудования в отдельных помещениях.

Выбор материалов и оборудования

Какой кабель лучше для частного дома

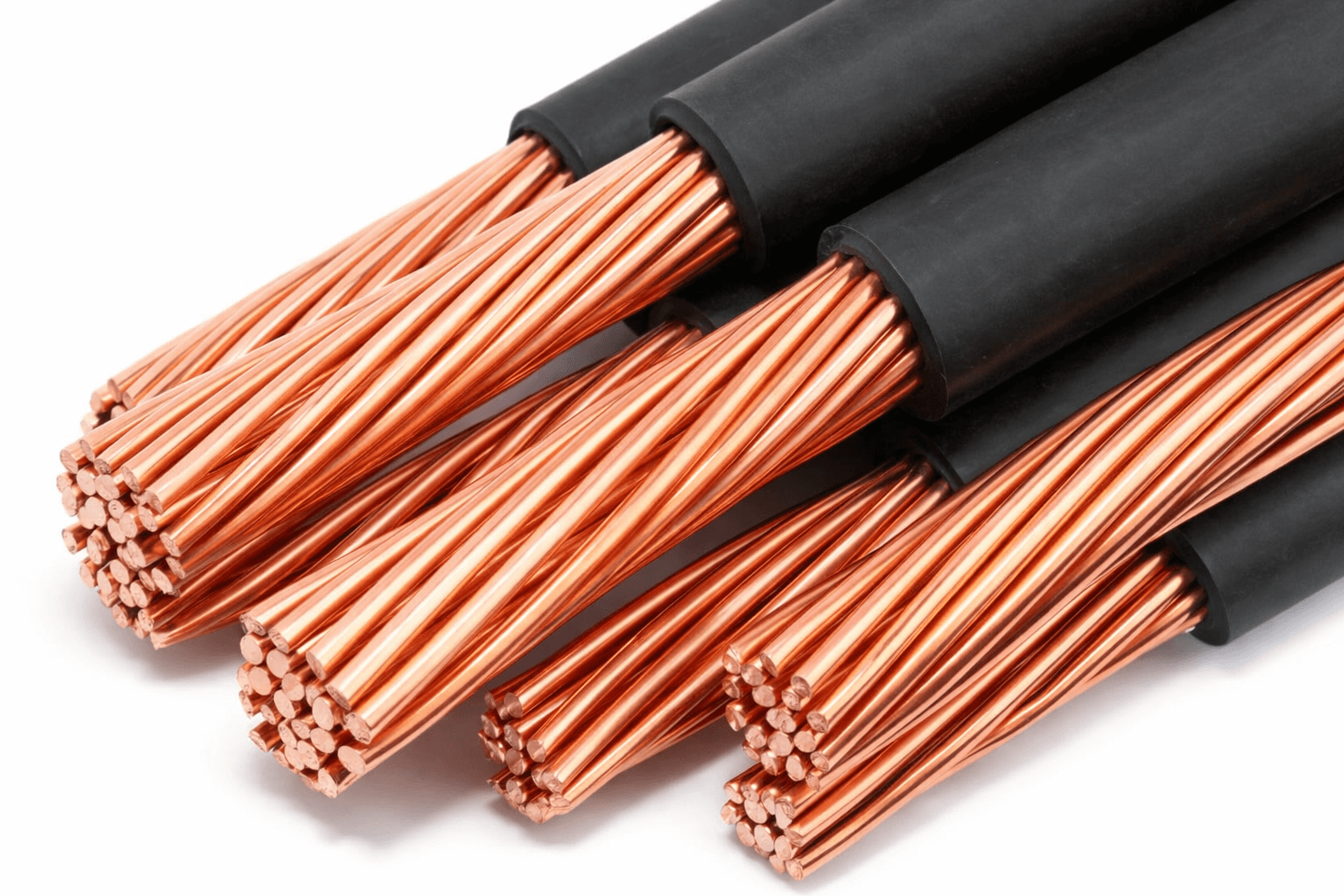

Медь или алюминий?

На практике монтируют только медь.

Медные и алюминиевые провода отличаются не только ценой, но и эксплуатационными свойствами. Алюминий дешевле и легче, поэтому его иногда применяют для ввода электричества (например, СИП от опоры). Однако для внутренней разводки он имеет серьёзные ограничения. Алюминий со временем окисляется, хуже держит контакт в клеммах и становится ломким. В местах соединений это приводит к нагреву, ослаблению контактов и повышенному риску пожара.

Медь, напротив, обладает высокой электропроводностью и механической прочностью. Она лучше переносит нагрев, не теряет своих свойств со временем и выдерживает многократные изгибы при монтаже и ремонте. Именно поэтому медные считаются долговечными и стабильными при эксплуатации в жилых помещениях.

Основные преимущества медный проводов:

• выше электропроводность при меньшем сечении;

• надёжные и долговечные контакты;

• меньший нагрев при одинаковой нагрузке;

• устойчивость к старению и окислению;

• соответствие современным требованиям ПУЭ для жилых помещений.

Для внутренней электропроводки рекомендуется использовать следующие медные кабели:

• ВВГнг-LS — универсальный вариант, не поддерживает горение и имеет пониженное дымовыделение;

• NYM — удобен в монтаже, хорошо держит форму и подходит для скрытой прокладки;

• гибкие допускаются только для термостатов, датчиков и слаботочных цепей, но не для силовых линий.https://disk.yandex.ru/i/yBJr1j5oiku-dw

Выключатели, розетки, подрозетники, гофра

Качество и правильный подбор электрофурнитуры напрямую влияют на безопасность и удобство эксплуатации. Даже при идеально рассчитанной схеме слабые элементы могут стать источником проблем, поэтому к этому разделу стоит подходить особенно внимательно.

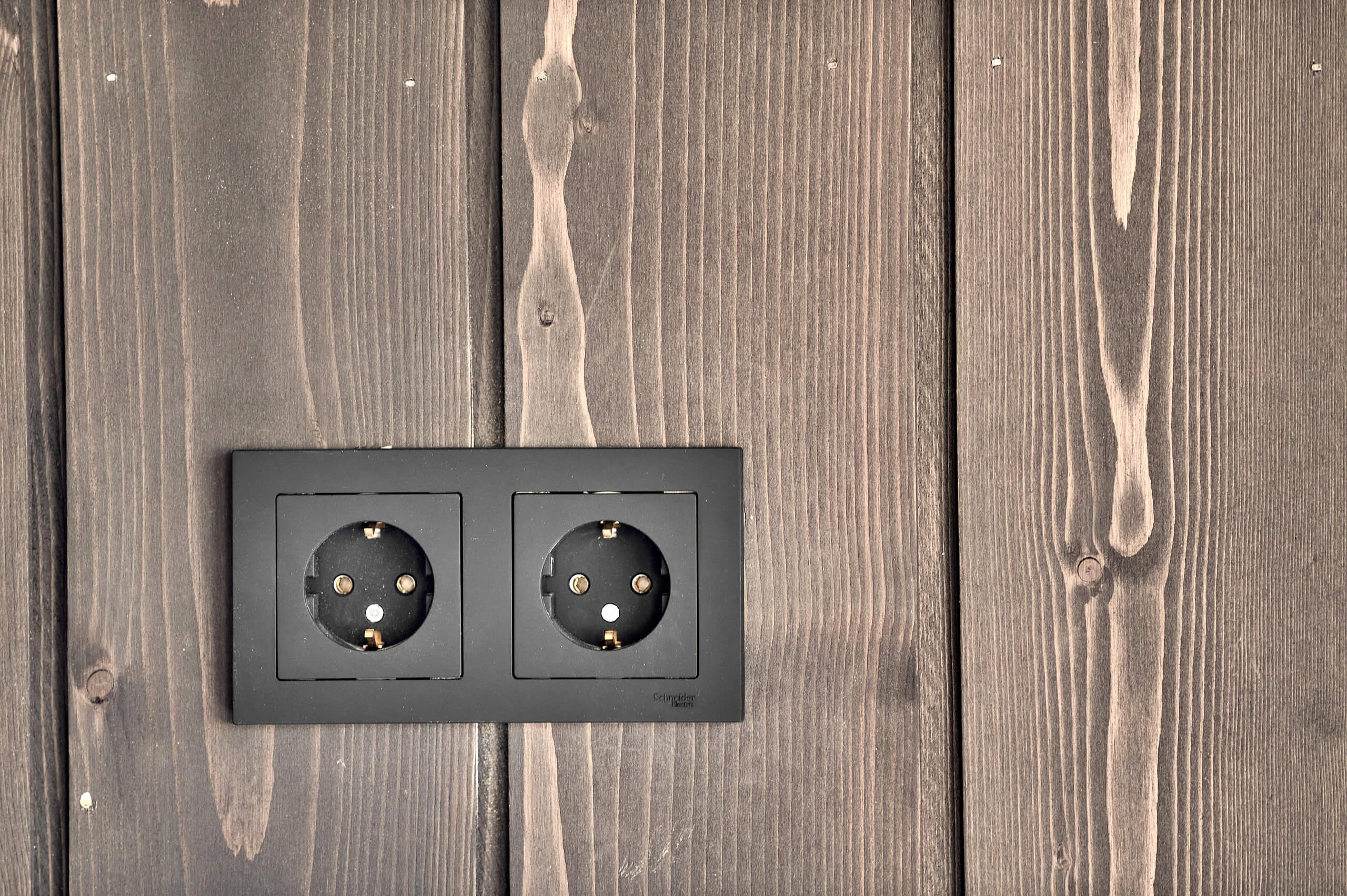

Розетки в частном доме обязательно должны быть с заземляющим контактом. Заземление защищает человека и технику при пробое изоляции и корректно работает в связке с УЗО. Особенно важно использовать заземлённые розетки на кухне, в санузлах, котельной и для всех стационарных приборов. Для улицы и влажных помещений дополнительно выбирают модели с повышенной степенью защиты от влаги и пыли.

Выключатели подбирают не только по дизайну, но и по качеству механизма. Надёжные модели выдерживают тысячи циклов включения и не нагреваются при длительной эксплуатации. В проходных зонах часто используют проходные и перекрёстные автоматические выключатели — это повышает комфорт и снижает износ оборудования.

Подрозетники играют не менее важную роль, чем сами розетки. Для разных конструкций стен применяют разные типы:

• для полых стен (гипсокартон, каркас) — с прижимными лапками;

• жаропрочные — рекомендуются для деревянных зданий и мест с повышенными требованиями к пожарной безопасности.

Качественный подрозетник обеспечивает жёсткую фиксацию механизма и не деформируется при нагреве или затяжке винтов.

Гофра используется для защиты провода от механических повреждений и дополнительной изоляции. В жилых помещениях применяют ПВХ-гофру, не поддерживающую горение. Она проста в монтаже, доступна по цене и подходит для большинства конструкций — стен, потолков, стяжки пола. При прокладке важно не перегружать гофру и оставлять возможность поменять проводку.

В деревянных конструкциях требования строже. Здесь предпочтительнее использовать металлорукав, который обеспечивает максимальную пожаробезопасность. Он дороже и сложнее в монтаже, поэтому часто применяется выборочно — в местах повышенного риска или по желанию и бюджету заказчика.

Грамотный подбор розеток, подрозетников и защитных оболочек для проводов позволяет создать электропроводку, которая будет безопасной, аккуратной и рассчитанной на долгие годы эксплуатации.

Особенности монтажа проводки в частном доме

Открытая или скрытая проводка

Тип определяет не только внешний вид электрики, но и её безопасность, ремонтопригодность и стоимость монтажа. Выбор зависит от материала стен, стадии строительства и требований к дизайну.

Применяют открытую и скрытую проводку, а также их комбинацию. Каждый вариант имеет свои особенности и ограничения.

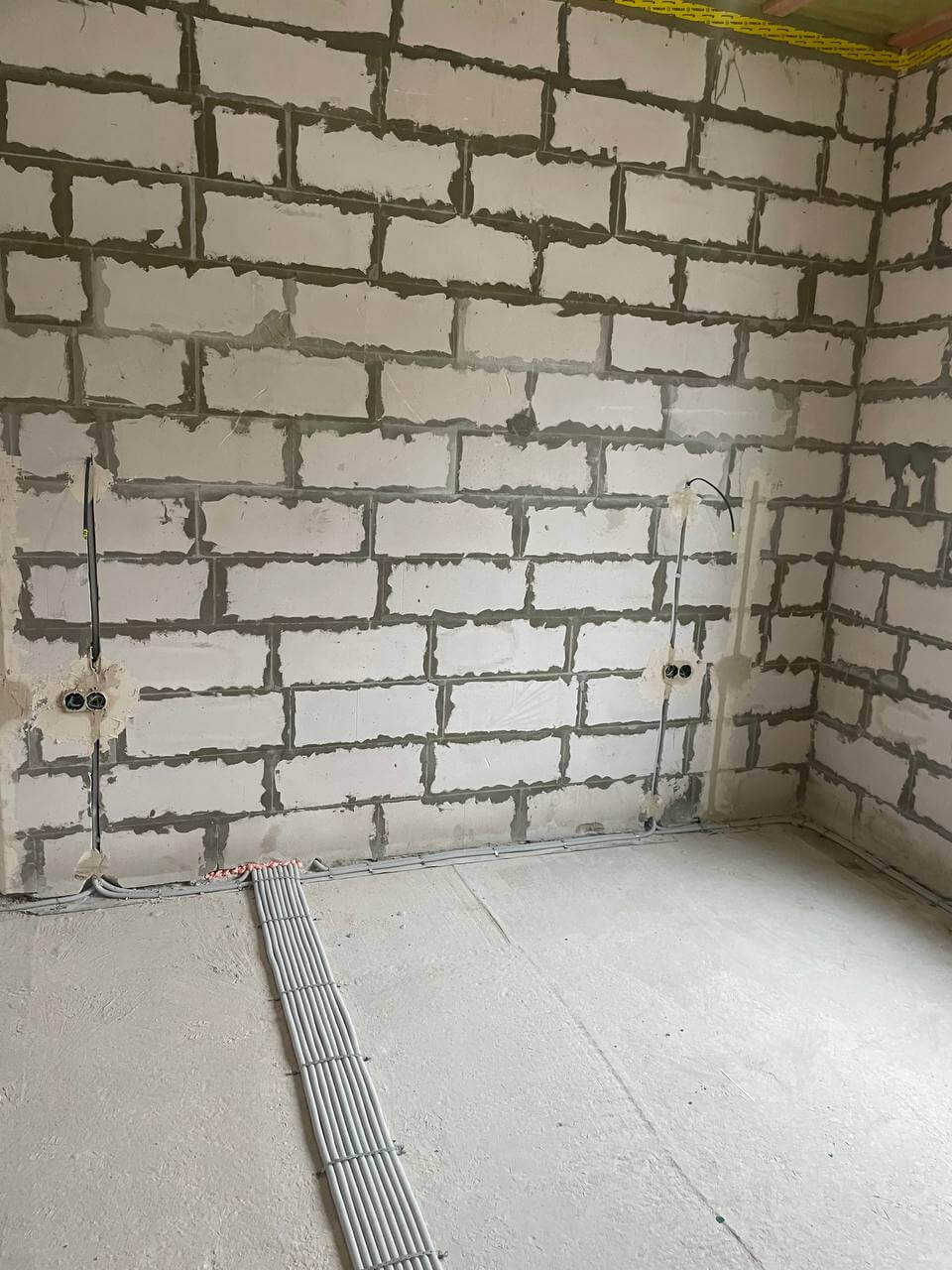

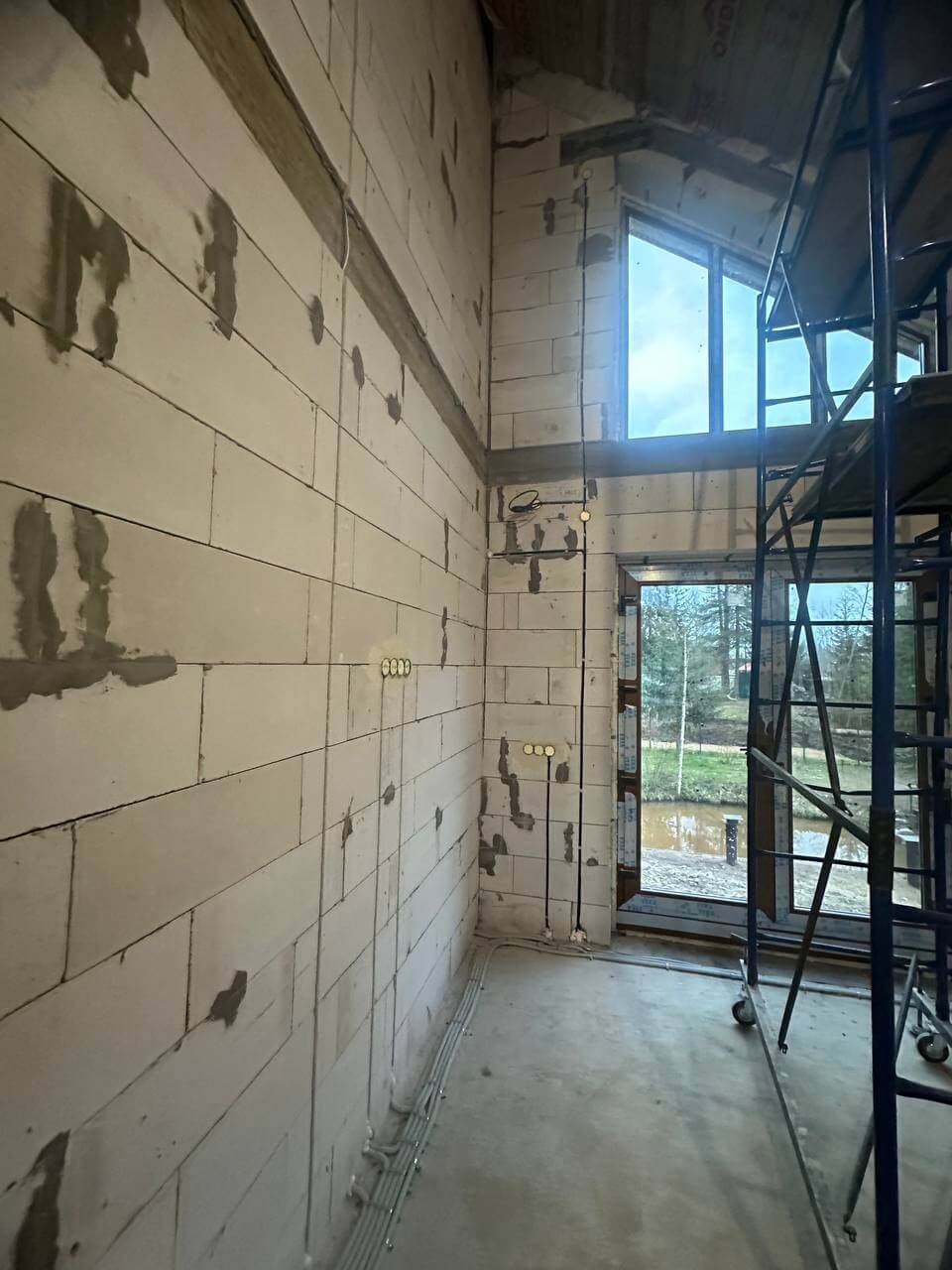

Скрытая проводка

Это самый распространённый тип для домов, которые строятся или капитально ремонтируются. Кабель должен прокладываться внутри стен, потолков или пола и быть полностью скрыт отделкой.

Скрытая проводка выглядит аккуратно, не нарушает интерьер и защищена от случайных повреждений. Однако она требует тщательного планирования: после завершения отделки внести изменения будет сложно и дорого. В каменных и бетонных укладывают в штробы или слой штукатурки, в каркасных — в гофре или металлорукаве внутри конструкций.

В деревянных скрытая проводка допустима только при соблюдении строгих требований пожарной безопасности — чаще всего с применением металлорукава или негорючих защитных оболочек.

Открытая проводка

При открытой проводке кабели прокладываются по поверхности стен и потолков. Чаще всего используются кабель-каналы, гофра или ретро-проводка на изоляторах.

Главное преимущество — доступность. Любую линию легко осмотреть, отремонтировать или добавить новую точку без вскрытия стен. Это особенно актуально для дач, деревянных зданий и помещений, где ремонт уже завершён.

Минус — визуальное восприятие. Даже аккуратные кабель-каналы заметны, поэтому открытая проводка не всегда подходит для жилых интерьеров, если это не дизайнерское решение.

Комбинированная проводка

Основные линии скрывают в стенах или потолке, а отдельные участки прокладывают открыто — например, в технических помещениях, на чердаке, в гараже или при доработке уже готового дома.

Комбинированная схема позволяет снизить затраты, упростить монтаж и сохранить аккуратный внешний вид в жилых комнатах.

Особенности выбора

При выборе важно учитывать не только эстетику, но и конструкцию, пожарные требования и возможность будущих изменений. В каркасных и деревянных домах особое внимание уделяют защите, а в каменных — удобству обслуживания и ремонту.

Грамотно подобранный тип проводки делает электросистему не только удобной, но и безопасной на весь срок службы.

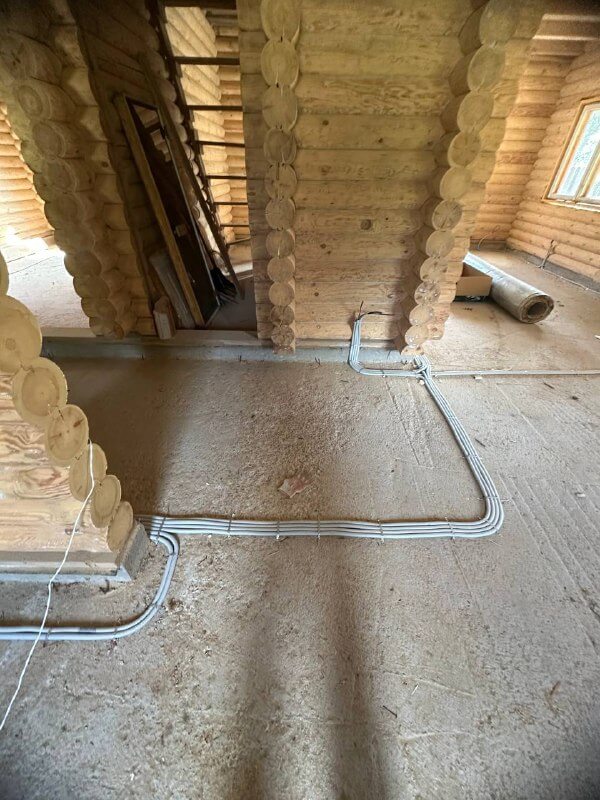

Проводка в деревянном доме

Электропроводка в деревянном жилом доме требует повышенного внимания, так как древесина является горючим материалом. Здесь на первый план выходит пожарная безопасность, поэтому способы прокладки и выбор материалов строго ограничены.

Прокладывание кабеля напрямую в деревянных конструкциях невозможно. Скрытая проводка выполняется только с дополнительной защитой. Наиболее надёжный вариант — прокладка в металлорукаве с заземлением. Он защищает кабель от механических повреждений и локализует возможное возгорание, не давая огню распространяться.

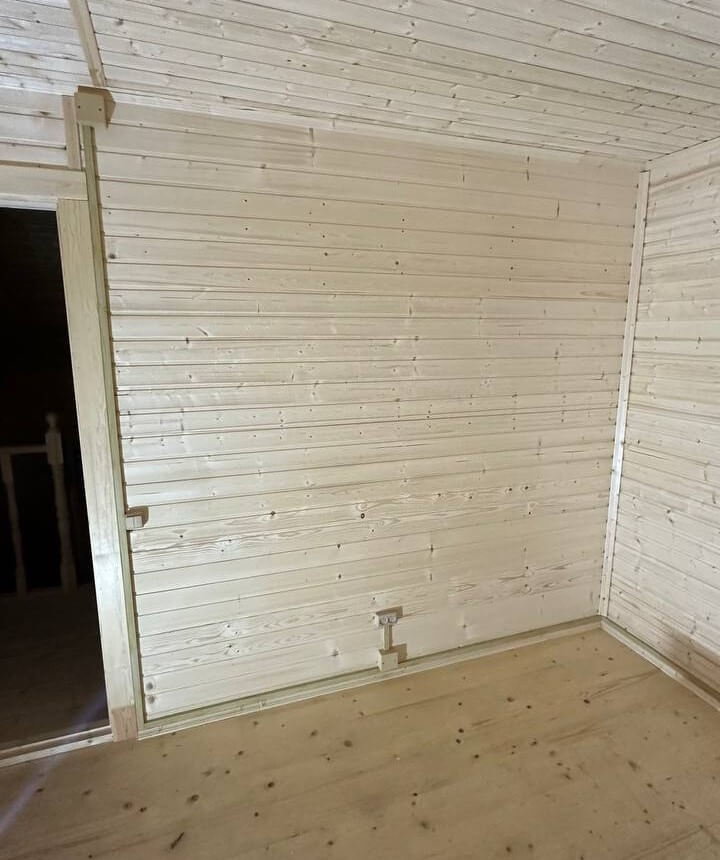

В качестве альтернативы в деревянных жилых домах часто используют кабель-каналы — открытый способ прокладки в негорючих пластиковых коробах, закреплённых на стенах или потолке. Такой вариант не требует штробления и не нарушает целостность деревянных конструкций, что особенно важно при усадке дома.

Кабель-каналы обеспечивают постоянный доступ к проводке. При необходимости можно легко добавить новую линию или заменить кабель без разборки стен. Для безопасности важно выбирать короба из самозатухающего пластика и не перегружать их кабелями.

Во всех случаях применяется только кабель с маркировкой нг-LS. Он не поддерживает горение и выделяет минимальное количество дыма при нагреве, что особенно важно для жилых зданий из дерева.

Дополнительно рекомендуется:

• сводить к минимуму соединения внутри стен;

• использовать доступные распределительные коробки;

• устанавливать корректно подобранные автоматы и УЗО.

Соблюдая эти требования, можно сделать электропроводку в деревянном доме безопасной и надёжной без лишних усложнений.

Ввод электричества в дом

Ввод электричества — ключевой этап, от которого зависит надёжность всей электросистемы. На практике используют два варианта: воздушный и подземный ввод.

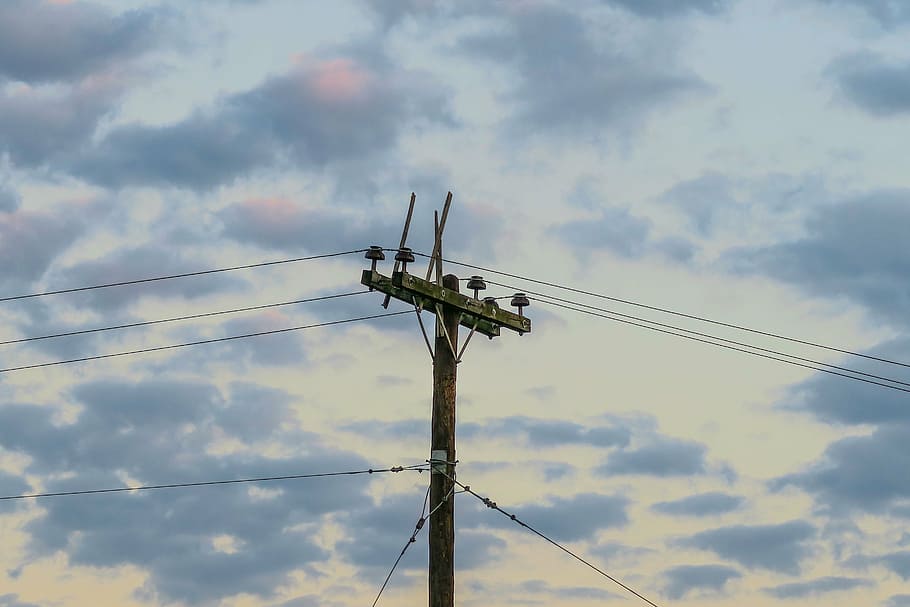

Воздушный ввод выполняют самонесущим изолированным проводом (СИП) от опоры. Это простой и недорогой способ без земляных работ, но кабель остаётся открытым и подвержен погодным и механическим воздействиям. Чаще применяется для дач и вспомогательных построек.

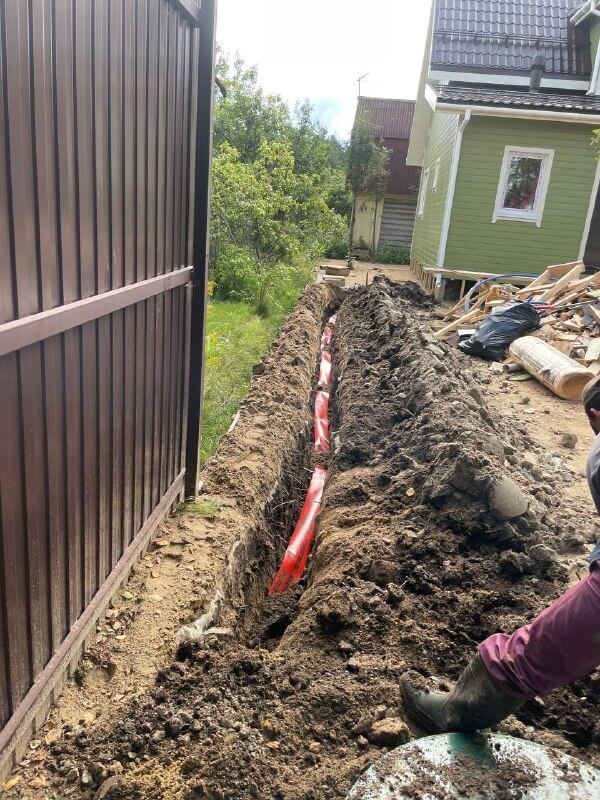

Подземный ввод — наиболее распространённый вариант для частных домов. Используется бронированный кабель в ПНД-трубе, уложенный ниже уровня промерзания грунта. Такой способ защищает кабель от влаги и повреждений, служит дольше и не портит внешний вид участка.

Кабель заводится через гильзу, далее питание поступает от счётчика в распределительный щит. Щиток размещают в сухом месте, удобном для обслуживания, чаще всего в прихожей или котельной.

Пошаговый монтаж электропроводки

Монтаж электропроводки в частном доме выполняется строго по заранее подготовленной схеме. Это особенно важно, если работы ведутся с нуля и вы планируете выполнить электромонтаж своими руками без последующих переделок. Ниже приведена пошаговая инструкция, которая подходит для частного и загородного дома.

1. Разметка трасс

Все линии ведутся строго вертикально и горизонтально, с использованием уровня.

2. Подготовка каналов

Штробление, сверление под подрозетники, очистка пыли.

3. Прокладка кабелей

Кабель укладывается в гофру, фиксируется каждые 40–50 см.

4. Установка подрозетников и распаечных коробок (расключение)

Монтаж строго в уровень, с запасом кабеля.

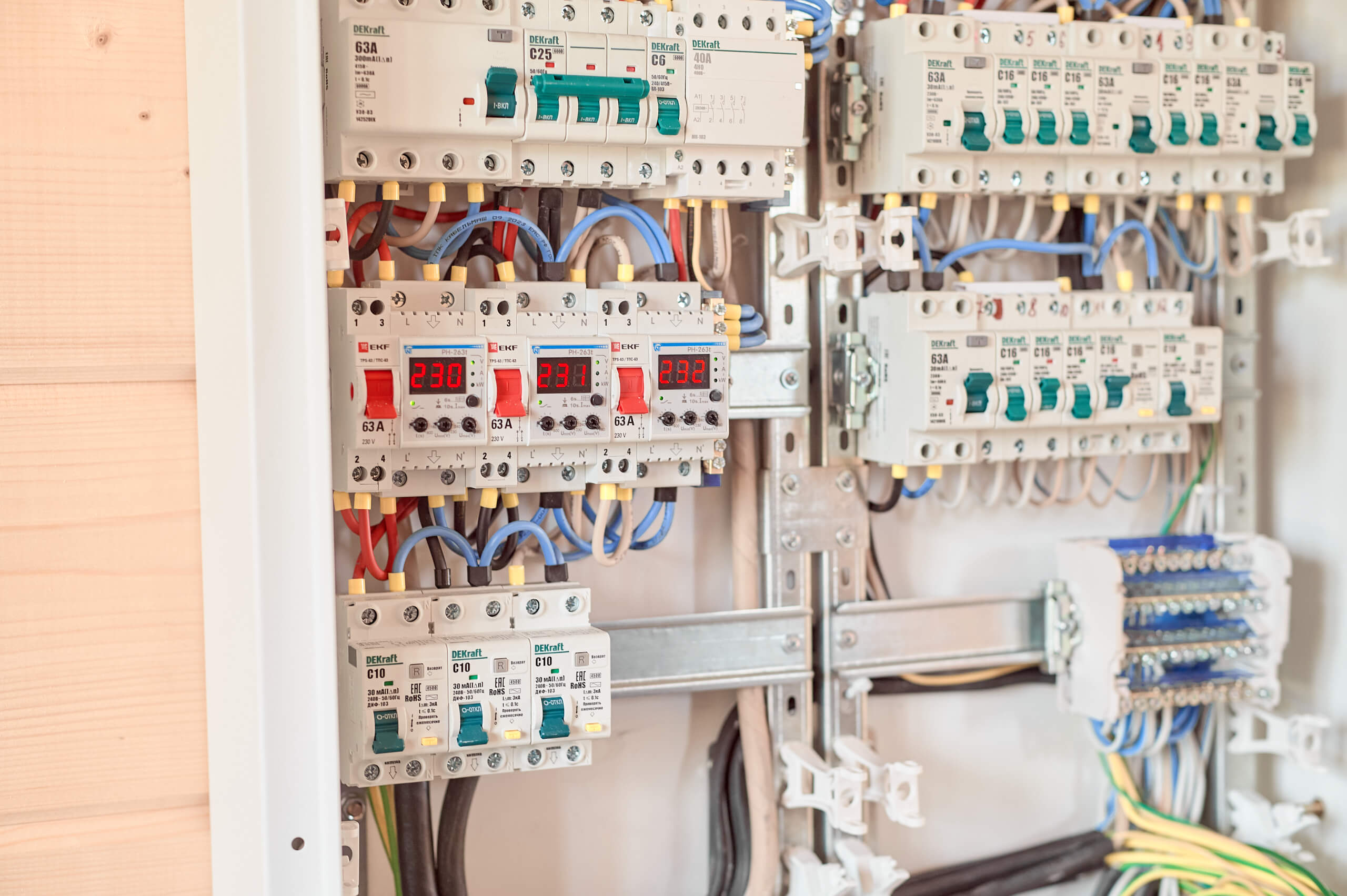

5. Сборка и подключение щитка

Сначала устанавливается вводной автомат, за ним размещается УЗО, после чего подключаются групповые автоматы.

6. Монтаж розеток, выключателей, светильников

Выполняется после чистовой отделки.

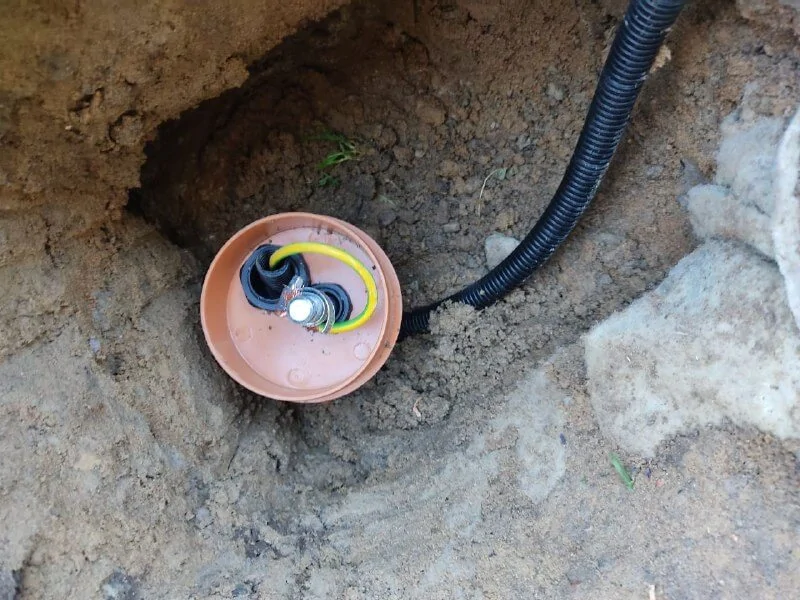

7. Контур заземления

Используется штыревой комплект (обычно 4 штыря по 1,5 м), размещённый максимально близко к дому.

Проверка и ввод в эксплуатацию

На черновом этапе:

• проверяется работоспособность всех линий;

• включается освещение;

• тестируются розетки нагрузкой.

После чистовой отделки — финальный осмотр и тест УЗО.

Типичные ошибки и как их избежать

При самостоятельном монтаже электропроводки чаще всего допускают одни и те же ошибки. Они не всегда проявляются сразу, но со временем приводят к перегреву, короткому замыканию, отключениям и аварийным ситуациям.

1. Заниженное сечение проводов. Кабель, работающий на пределе, перегревается и быстро выходит из строя. Этого можно избежать, если заранее рассчитать нагрузку и закладывать запас по мощности.

2. Отсутствие схемы. Без неё сложно правильно распределить нагрузку и безопасно обслуживать систему в будущем. Простая схема, составленная до начала работ, избавляет от большинства проблем.

3. Соединение меди с алюминием. Такие контакты быстро окисляются и начинают нагреваться. Если избежать этого невозможно, применяют специальные клеммы, но для внутренней лучше использовать только медь.

4. Экономия на автоматике. Дешёвые автоматы и отсутствие УЗО не обеспечивают надёжной защиты. Качественные устройства с правильно подобранными номиналами — обязательная часть безопасной электросети.

5. Отсутствие заземления. Без него УЗО работает некорректно, а риск поражения током возрастает. Заземление должно быть предусмотрено на этапе проектирования и выполнено по всем правилам.

Избегая этих ошибок, можно значительно повысить надёжность и безопасность в доме.

Советы от профессионалов

• Планируйте электрику до начала отделки.

• Закладывайте запас под будущие приборы.

• Делайте отдельные линии на отопление и мощные нагрузки.

• Не бойтесь «избыточности» — она дешевле переделок.

Заключение

Электрификация частного дома своими руками возможна, если подойти к задаче грамотно: с планированием, расчётами и соблюдением норм. Каркасный, деревянный или каменный дом — не имеет принципиального значения. Решающую роль играет качество проектирования и монтажа, а не тип строения.
