Как выбрать диаметр трубы для подключения радиаторов отопления
Даже самый мощный котел и качественные радиаторы не гарантируют комфортное тепло в доме, если неправильно подобрать диаметр труб. Слишком узкие магистрали заставляют насос работать с перегрузкой, вызывают шум и оставляют дальние комнаты прохладными, а чрезмерно большие – увеличивают объём теплоносителя в системе, из-за чего она медленнее реагирует на изменение настроек отопления. Разберемся, от чего зависит выбор диаметра труб для подключения радиаторов, какие ошибки встречаются чаще всего и как подобрать оптимальное решение для конкретной системы отопления.
- Почему важно правильно подобрать диаметр трубы для радиатора
- От чего зависит диаметр трубы для подключения радиаторов
- Влияние температуры воды на диаметр труб
- Как рассчитать диаметр трубы для подключения радиатора
- Типовые диаметры подводок к радиаторам
- Частые ошибки при подключении радиаторов отопления

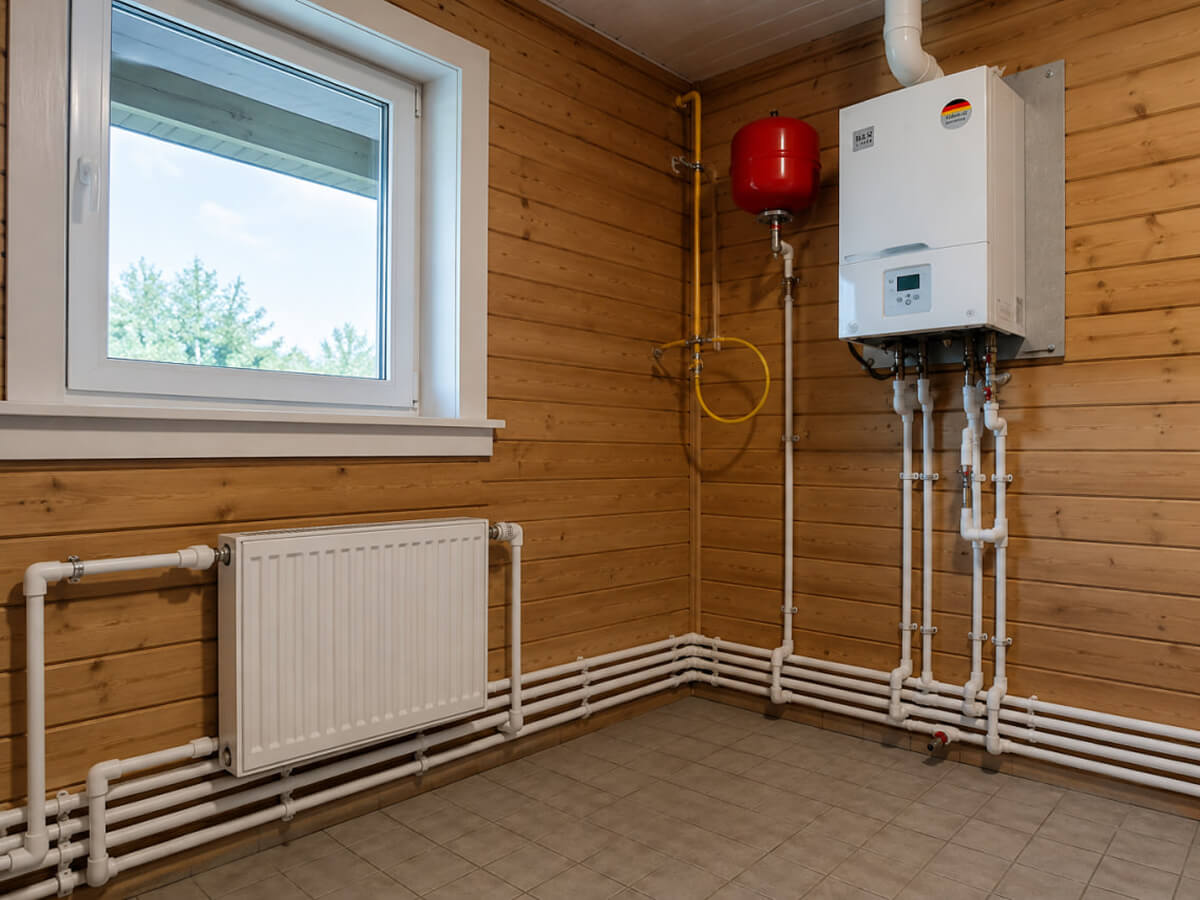

Почему важно правильно подобрать диаметр трубы для радиатора
Диаметр трубопровода напрямую влияет на эффективность работы системы отопления. От него зависит объем теплоносителя, который проходит через радиаторы за определенное время, а также скорость его движения и величина гидравлических потерь.
Если диаметр трубы выбран неправильно, отопительная система может работать неэффективно даже при достаточной мощности котла и правильно подобранных радиаторах.
Слишком маленькое сечение труб создает повышенное сопротивление движению теплоносителя. В результате увеличивается нагрузка на циркуляционный насос, ухудшается прогрев удаленных радиаторов и возрастает риск появления шума в системе.
Использование труб чрезмерно большого диаметра также не всегда оправдано. Увеличиваются затраты на материалы и монтаж, возрастает объем теплоносителя в системе, а регулировка температуры становится менее точной.
Правильно подобранный диаметр труб позволяет:
- обеспечить равномерный прогрев всех радиаторов;
- поддерживать оптимальную скорость движения теплоносителя;
- снизить нагрузку на циркуляционный насос;
- снизить гидравлические потери и расход электроэнергии циркуляционного насоса;
- избежать шума и нестабильной работы системы.
При выборе диаметра необходимо учитывать не только размер радиатора, но и тепловую нагрузку, схему разводки, материал труб и тип системы отопления. Универсального решения не существует: для разных условий эксплуатации требуются разные параметры трубопровода.
Посмотрите наши товары
От чего зависит диаметр трубы для подключения радиаторов
Диаметр труб для подключения радиаторов определяют на этапе проектирования системы отопления. При выборе учитывают несколько параметров, которые влияют на расход теплоносителя и гидравлическое сопротивление трубопровода.
Тепловая мощность радиатора
Чем выше тепловая мощность радиатора, тем больший объем теплоносителя должен проходить через него для передачи необходимого количества тепла в помещение.
При расчете учитывают не только мощность отдельного радиатора, но и суммарную нагрузку на конкретный участок системы. Например, если к одной магистрали подключено несколько отопительных приборов, диаметр трубы должен обеспечивать подачу теплоносителя ко всем радиаторам одновременно.
Для помещений с большими потерями тепла, панорамным остеклением или недостаточным утеплением обычно устанавливают более мощные радиаторы. При этом диаметр труб выбирают с учетом требуемого расхода теплоносителя, схемы подключения и параметров конкретного участка системы.
Схема подключения радиатора
Диаметр труб зависит от типа системы отопления и способа подключения радиаторов.
Наиболее распространены следующие схемы:

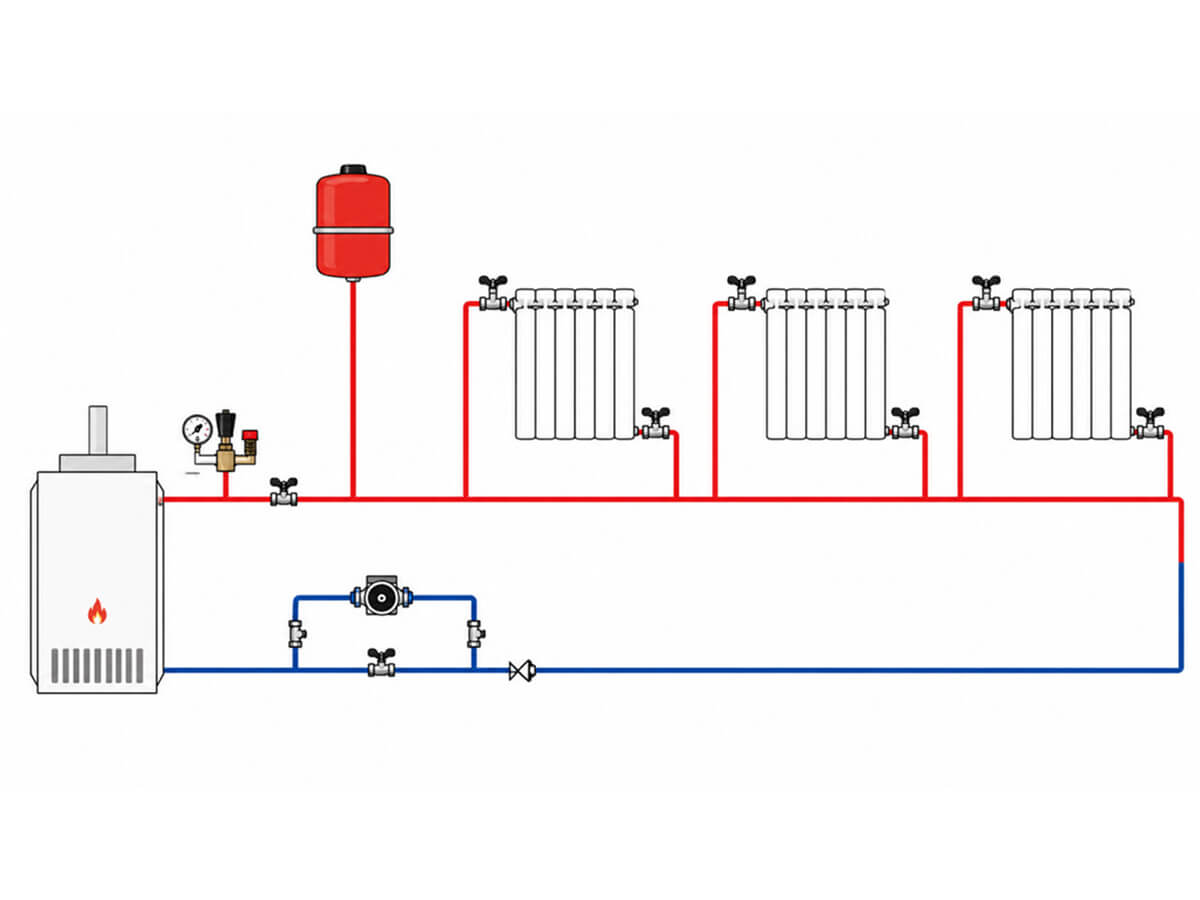

Однотрубная
В однотрубной системе теплоноситель последовательно проходит через радиаторы. По мере движения температура теплоносителя снижается, поэтому для магистральных участков часто используют трубы большего диаметра.

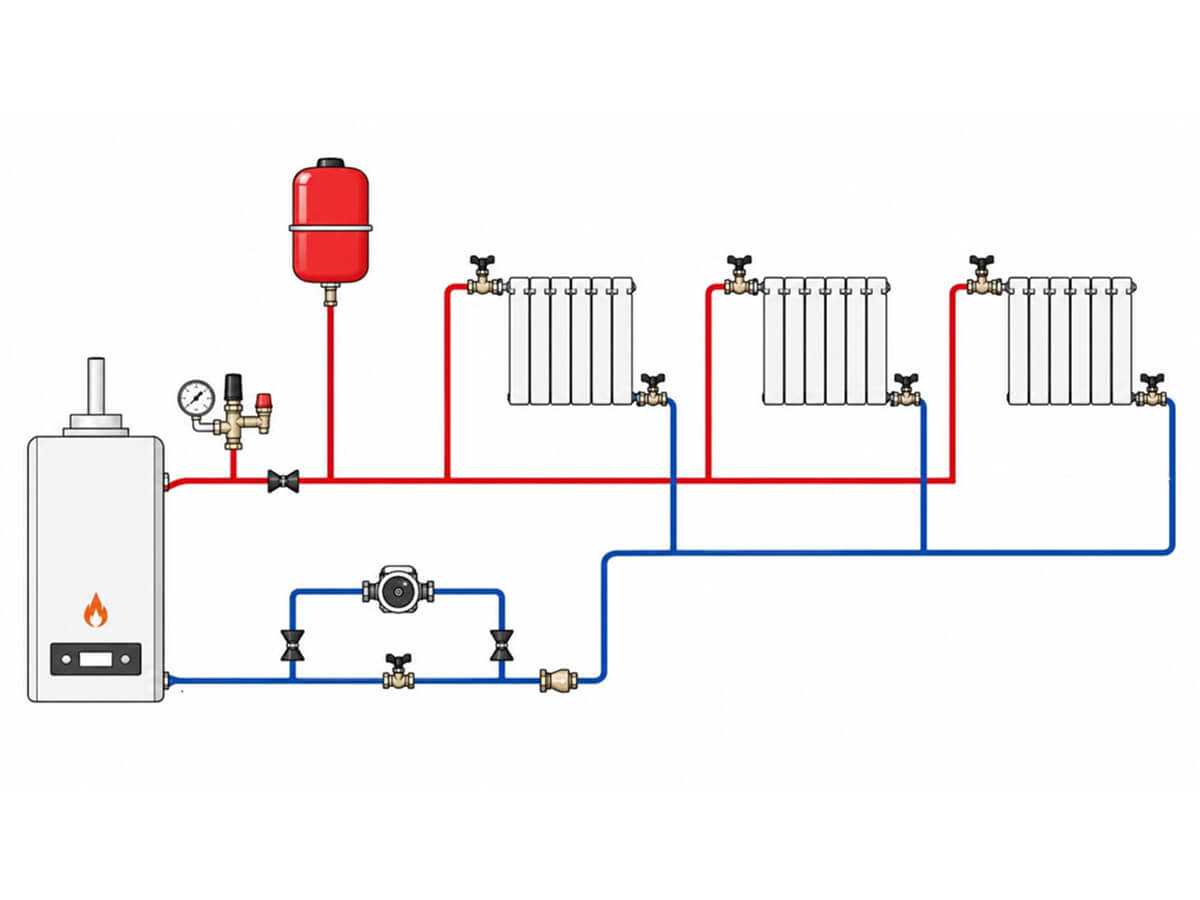

Двухтрубная
В двухтрубной системе каждый радиатор подключается отдельно к подающей и обратной линии. Теплоноситель распределяется более равномерно, что позволяет использовать трубы меньшего сечения.

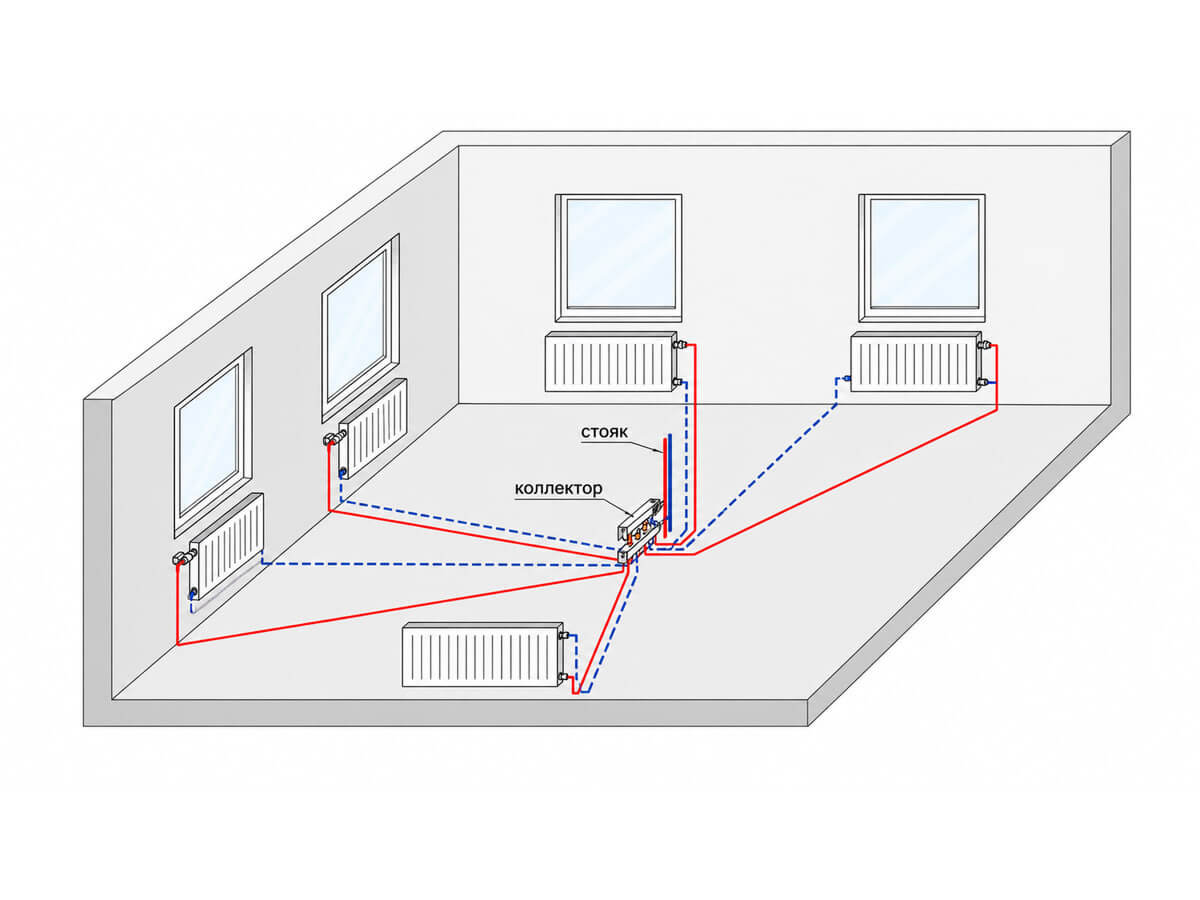

Коллекторная
При коллекторной схеме к каждому радиатору прокладывают отдельные подающие и обратные линии. Диаметр подводящих труб рассчитывают для каждого отопительного прибора индивидуально.

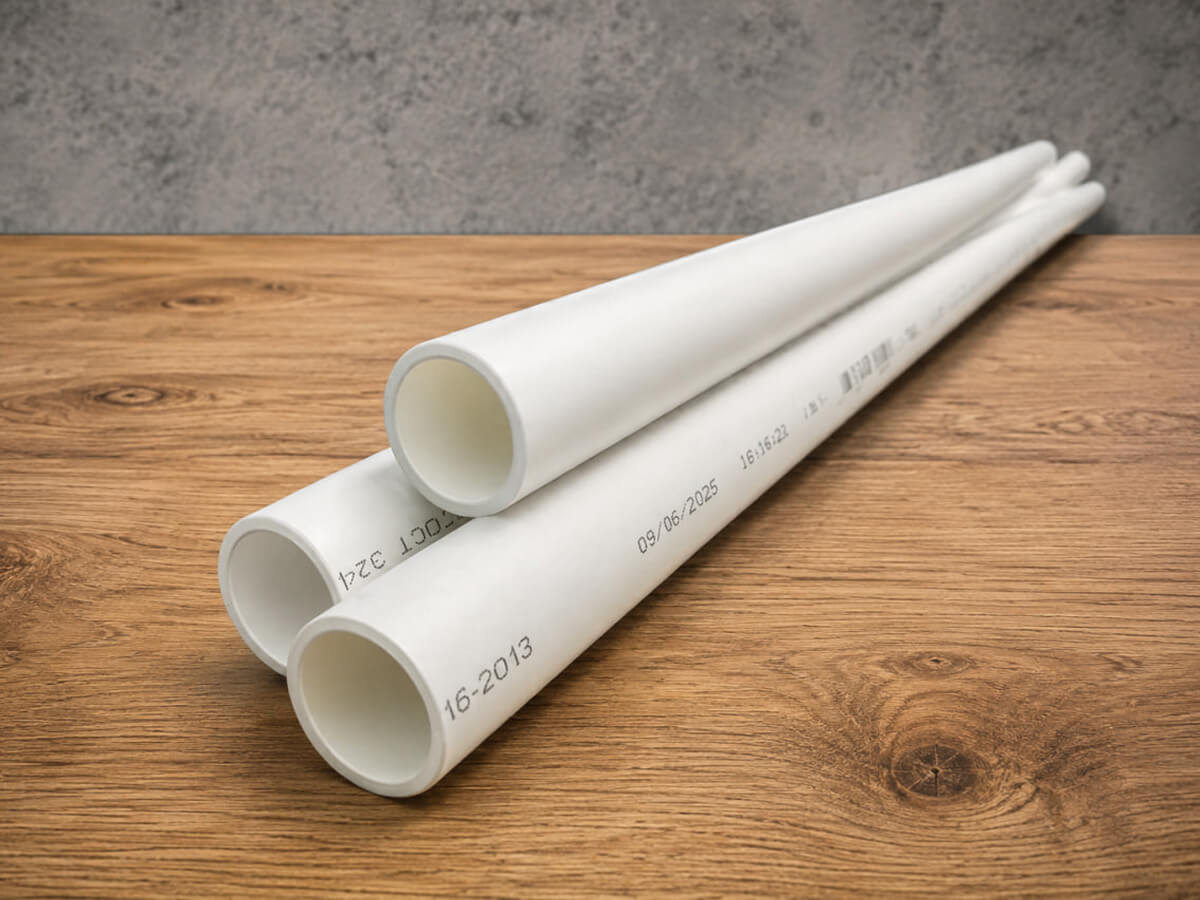

Материал труб
Трубы из разных материалов при одинаковом наружном диаметре имеют различное внутреннее сечение.
На практике используют следующие материалы:
- полипропилен;
- металлопластик;
- сшитый полиэтилен;
- сталь;
- медь.
Например, полипропиленовые трубы имеют более толстые стенки, поэтому их внутренний диаметр меньше по сравнению с металлопластиковыми или медными изделиями того же наружного размера.
При выборе необходимо ориентироваться не на наружный, а на внутренний диаметр трубы или условный проход, указанный производителем.
Важно учитывать не только трубу, но и фитинги. У некоторых систем соединительные элементы заметно уменьшают проходное сечение, из-за чего фактическое сопротивление участка становится выше расчетного.
Давление и скорость теплоносителя
Эффективность работы системы отопления зависит от скорости движения теплоносителя.
Для бытовых систем с принудительной циркуляцией обычно ориентируются на скорость движения теплоносителя в пределах 0,3–0,7 м/с. При более низких значениях может не хватать расхода теплоносителя через удаленные радиаторы, увеличивается перепад температур и повышается риск завоздушивания отдельных участков системы. При превышении рекомендуемой скорости увеличиваются гидравлические потери и может появляться шум в трубах.
В системах с естественной циркуляцией скорость движения теплоносителя ниже, поэтому для снижения сопротивления используют трубы большего диаметра.
Рабочее давление также влияет на выбор трубопровода. Для частных домов с автономным отоплением обычно применяют системы с относительно невысоким давлением, тогда как в многоквартирных домах параметры определяются проектом и характеристиками центрального отопления.
Влияние температуры воды на диаметр труб
Диаметр труб зависит не только от мощности радиаторов, но и от расчетного температурного графика системы отопления.
При большей расчетной разнице температур между подачей и обраткой для передачи той же мощности требуется меньший расход теплоносителя. Если расчетная разница температур между подачей и обраткой ниже, через трубы должен проходить больший объем теплоносителя для передачи того же количества тепла.
Например, в традиционных системах отопления вода может поступать в радиаторы с температурой около 75–80 °C, а возвращаться в котел с температурой 55–60 °C. В современных низкотемпературных системах, например с тепловыми насосами или конденсационными котлами, температура подачи обычно ниже — около 45–55 °C.
При уменьшении расчетной разницы температур между подачей и обраткой требуемый расход теплоносителя увеличивается, поэтому при проектировании системы может потребоваться больший диаметр труб или более точный гидравлический расчет.
Как рассчитать диаметр трубы для подключения радиатора
Точный подбор диаметра труб выполняют на этапе проектирования системы отопления. Для этого учитывают тепловую нагрузку, длину трубопроводов, характеристики циркуляционного насоса, температуру теплоносителя и гидравлическое сопротивление системы.
Для большинства частных домов используют упрощенный расчет, который позволяет определить ориентировочный диаметр труб без сложных инженерных вычислений.
Расчет по тепловой нагрузке
Первый этап – определение необходимой тепловой мощности радиаторов.
Для предварительных расчетов применяют правило: на отопление 10 м² помещения с высотой потолков до 3 метров требуется около 1 кВт тепловой мощности. Это значение подходит для домов со средней теплоизоляцией и умеренным климатом.
После определения мощности рассчитывают суммарную нагрузку на каждый участок системы отопления.
Например, если к одной магистрали подключены три радиатора мощностью 1,5 кВт, 2 кВт и 2,5 кВт, общая тепловая нагрузка участка составит 6 кВт.
Для бытовых систем отопления с принудительной циркуляцией можно использовать следующие ориентиры:
- до 2,5 кВт – внутренний диаметр трубы 12–16 мм;
- от 2,5 до 5 кВт – 16–20 мм;
- от 5 до 10 кВт – 20–25 мм;
- от 10 до 15 кВт – 25–32 мм.
При использовании систем с естественной циркуляцией диаметр труб обычно увеличивают на один размер.
Для сложных схем с несколькими контурами, теплыми полами и длинными магистралями рекомендуется выполнять профессиональный гидравлический расчет.
Упрощенная формула расчета расхода теплоносителя
Для предварительной оценки расход теплоносителя можно рассчитать по формуле:
Расход теплоносителя (л/ч) = тепловая мощность (Вт) / (1,16 × разница температур между подачей и обраткой)
Где:
- расход теплоносителя – объем воды, который должен проходить через систему за один час;
- тепловая мощность – суммарная мощность радиаторов на участке системы, Вт;
- коэффициент 1,16 учитывает теплоемкость воды и используется для упрощенных расчетов систем водяного отопления;
- разница температур – отличие температуры воды на входе в радиатор и на выходе из него, °C.
Например, если суммарная мощность радиаторов составляет 5 000 Вт, а разница температур между подачей и обраткой равна 20 °C, расчет будет выглядеть так:
5 000 / (1,16 × 20) = 215 л/ч.
Чем выше тепловая нагрузка и чем меньше разница температур, тем больший объем воды должен проходить через трубы. Поэтому в системах отопления с более низкой температурой теплоносителя часто требуется больший расход воды и более тщательный подбор диаметра труб.
Этот расчет подходит только для предварительной оценки. Если система включает несколько контуров, длинные магистрали, теплые полы или сложную схему разводки, рекомендуется выполнять гидравлический расчет.
Таблица подбора диаметра трубы
Ниже приведены ориентировочные значения внутреннего диаметра труб для систем отопления с принудительной циркуляцией. Значения являются ориентировочными и не заменяют гидравлический расчет. Фактический диаметр зависит от длины трубопроводов, схемы разводки, допустимой скорости потока теплоносителя, материала труб и расчетного перепада температур.
| Тепловая нагрузка участка, кВт | Рекомендуемый внутренний диаметр, мм |
|---|---|
| До 2,5 | 12–16 |
| 2,5–5 | 16–20 |
| 5–10 | 20–25 |
| 10–15 | 25–32 |
| Более 15 | Требуется индивидуальный расчет |
При выборе труб из разных материалов необходимо учитывать, что одинаковый наружный диаметр не означает одинаковое внутреннее сечение.
Например, полипропиленовая труба с наружным диаметром 25 мм имеет меньший внутренний проход, чем металлопластиковая труба с аналогичным наружным размером.
Поэтому при покупке следует ориентироваться на технические характеристики производителя и сравнивать именно внутренний диаметр или условный проход трубы.
Ознакомьтесь с популярными товарами
Типовые диаметры подводок к радиаторам
В небольших частных домах с двухтрубной системой и принудительной циркуляцией часто используют следующие ориентировочные решения:
- для подключения одного радиатора – внутренний диаметр 12–16 мм;
- для ветки с несколькими радиаторами – 16–20 мм;
- для основной магистрали небольшого дома – 20–25 мм;
- для протяженных участков, нескольких контуров или высокой тепловой нагрузки – 25–32 мм и более.
Эти значения нельзя считать универсальными. Окончательный размер зависит от мощности радиаторов, длины участка, количества поворотов, материала труб, характеристик насоса и схемы разводки.
Частые ошибки при подключении радиаторов отопления
Неправильный выбор диаметра труб и нарушения при монтаже снижают эффективность системы отопления, увеличивают расход энергии и могут привести к неравномерному прогреву помещений.
Большинство проблем возникает из-за использования типовых решений без учета особенностей конкретного дома и параметров системы.
Выбор диаметра по наружному размеру трубы
Одна из самых распространенных ошибок – ориентироваться только на наружный диаметр.
Трубы из разных материалов имеют различную толщину стенок, поэтому при одинаковом внешнем размере их внутреннее сечение может существенно отличаться. Например, полипропиленовые трубы обычно имеют меньший внутренний проход, чем металлопластиковые или медные изделия аналогичного наружного диаметра.
Следует учитывать, что внутренний диаметр зависит не только от материала трубы, но и от серии изделия, толщины стенки и класса давления. Например, полипропиленовые трубы одного наружного диаметра, но разных классов PN, могут иметь различное проходное сечение.
При подборе необходимо учитывать внутренний диаметр или условный проход, указанный в технической документации производителя.
Использование слишком узких труб
Стремление снизить расходы на материалы нередко приводит к выбору труб меньшего диаметра, чем требуется по расчету.
Это вызывает ряд проблем:
- увеличивает гидравлическое сопротивление;
- повышает нагрузку на циркуляционный насос;
- ухудшает циркуляцию теплоносителя;
- снижает теплоотдачу радиаторов;
- приводит к появлению шума в системе.
Особенно заметны такие последствия в протяженных системах с несколькими отопительными приборами.
Применение труб одинакового диаметра на всех участках
Диаметр магистральных труб и подводок к радиаторам должен отличаться.
По мере уменьшения тепловой нагрузки допускается переход на трубы меньшего сечения. Использование одинакового диаметра на всех участках увеличивает стоимость системы и усложняет монтаж без повышения эффективности.
Подбор размеров выполняют с учетом суммарной мощности радиаторов, подключенных к конкретному участку трубопровода.
Игнорирование особенностей схемы отопления
Требования к диаметру труб различаются для однотрубных и двухтрубных систем.
В однотрубной схеме магистраль должна обеспечивать подачу теплоносителя ко всем радиаторам, поэтому ее диаметр обычно больше. Использование труб недостаточного сечения приводит к тому, что последние радиаторы прогреваются хуже первых.
В двухтрубных системах важно правильно рассчитать диаметр подающих и обратных линий, чтобы обеспечить равномерное распределение теплоносителя.
Заужение байпаса в однотрубной системе
В однотрубных системах нельзя произвольно менять диаметр байпаса, переносить краны или заужать проход стояка. Это может нарушить циркуляцию теплоносителя и ухудшить работу отопления у соседей или на следующих радиаторах.
Правильный выбор диаметра труб влияет на эффективность, комфорт и эксплуатационные расходы системы отопления. Ошибки на этапе проектирования могут привести к повышенному энергопотреблению, неравномерному прогреву помещений и необходимости доработок после завершения монтажа.
При замене радиаторов, модернизации существующей системы или устройстве отопления в новом доме важно учитывать реальные условия эксплуатации: особенности планировки, уровень теплоизоляции, характеристики оборудования и выбранную схему разводки. Универсальных решений в этом вопросе не существует.
Специалисты «Эколайф» выполнят необходимые расчеты, подберут оптимальные параметры системы и помогут избежать ошибок, которые могут повлиять на её надёжность и эффективность. Обратитесь за консультацией, чтобы получить решение, разработанное с учётом особенностей именно вашего дома.
