Однофазная и трехфазная ток: в чем разница между 220 и 380 В
При строительстве дома вопрос подключения электричества влияет не только на освещение и работу бытовой техники, но и на возможность установки мощного оборудования. На этапе получения технических условий обычно предлагают выбрать тип подключения – однофазное на 220 В или трехфазное на 380 В. Ошибка на этом этапе может привести к нехватке электроэнергии, необходимости переделки вводного щита или ограничению использования оборудования, такого как электрические котлы, варочные панели или мастерские оборудования.
Что такое однофазная сеть (220 В)
Однофазная сеть – это электрическая система переменного тока, в которой питание осуществляется одной фазой и нулевым проводником. В бытовых ситуациях используется напряжение 220 В. Такая схема считается базовой для жилых помещений и применяется в большинстве квартир и небольших частных домов.
В современных условиях стандартное напряжение составляет 230 В и 400 В (традиционно – 220/380 В).
В стандартной однофазной сети используются три основных проводника:
- Фаза (L) – провод, по которому подается напряжение
- Ноль (N) – нулевой проводник, по которому ток возвращается к источнику
- Заземление (PE) – защитный провод, предотвращающий поражение электрическим током при неисправностях

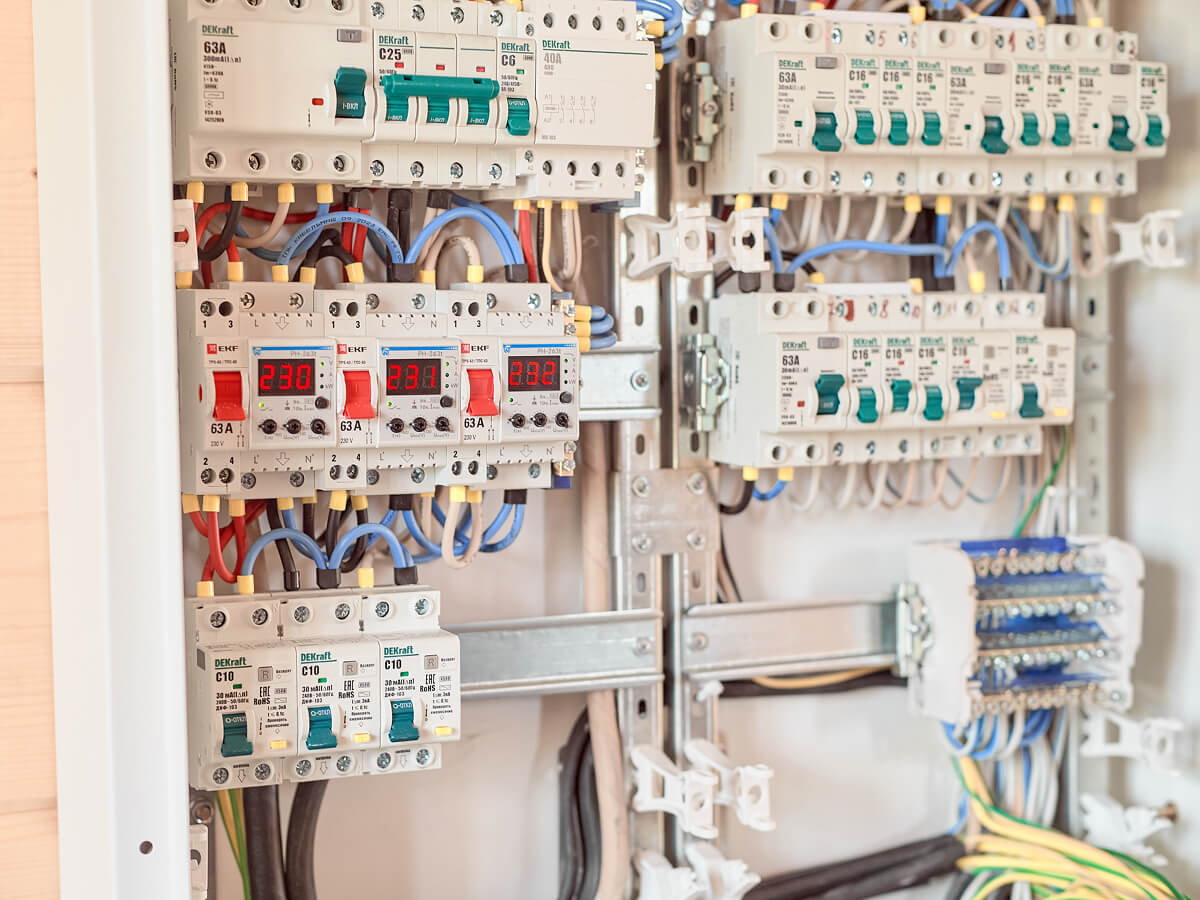

Электроэнергия поступает от распределительной линии к вводному щиту. Далее напряжение распределяется по автоматическим выключателям на отдельные линии – освещение, розетки, бытовые электроприборы. В однофазном подключении все потребители внутри дома питаются от одной фазы, поэтому суммарная нагрузка ограничена параметрами подключения и вводного оборудования.
Главная особенность однофазной сети – простота устройства и ввода. Такие сети требуют меньшего количества проводов и более простого устройства по сравнению с трехфазной.
Где используется однофазное напряжение
Основные области применения однофазной системы – объекты, где потребление электрической энергии находится на среднем или низком уровне. Она подходит для объектов без большого количества мощных приборов.
Чаще всего однофазное напряжение используется:
- в квартирах многоквартирных домов
- в дачах сезонного проживания
- в небольших частных домах
- в хозяйственных постройках
- в гаражах и мастерских с бытовыми устройствами
Большинство бытовых приборов рассчитаны на напряжение 220–230 В между фазным и нулевым проводником. К ним относятся:
- холодильники
- стиральные машины
- телевизоры
- освещение
- микроволновые печи
- электрические чайники
- небольшие водонагреватели
- источники бесперебойного питания (ИБП)
Даже при наличии нескольких таких приборов одновременно однофазной сети обычно достаточно, если их суммарная нагрузка не превышает допустимые значения для выделенной линии.
Какую мощность выдерживает 220 В
Максимальная мощность зависит от выделенного лимита по техническим условиям и номинала вводного автомата. В частных домах чаще всего выделяют от 5 до 15 кВт на однофазное подключение.
Фактическая нагрузка ограничивается несколькими факторами:
- номиналом вводного автоматического выключателя
- сечением вводного кабеля
- качеством контактных соединений
- допустимой нагрузкой на внутреннюю проводку
При превышении нагрузки автомат отключает питание. В таких случаях рассматривают переход на трехфазное питание или перераспределение тока.
Что такое трехфазная сеть (380 В)
Трехфазная сеть представляет собой систему электроснабжения переменного тока, в которой используются три фазных проводника, сдвинутых по фазе на 120° друг относительно друга. В ней присутствуют:
- Три фазы (L1, L2, L3) – основные проводники питания
- Ноль (N) – рабочий провод, участвующий в замыкании электрической цепи и возврате тока при несимметричной нагрузке
- Заземление (PE) – защитный провод
Напряжение между каждой фазой и нулевым проводом составляет 220 В, а между двумя фазами – 380 В. Это позволяет подключать как обычные бытовые приборы, так и технику с высоким энергопотреблением.
Главная особенность трехфазной сети – возможность распределять нагрузку. Это позволяет распределить нагрузку между фазами и уменьшить ток в отдельных линиях и повышает общий лимит ввода. Трехфазная система заводится в вводной щит, где потребители распределяются через автоматические выключатели.
Какую мощность выдерживает 380 В
Трехфазная система позволяет подключать значительно большее количество приборов по сравнению с однофазной сетью. Типичный лимит подключения для трехфазной сети составляет 15–30 кВт, а иногда больше – в зависимости от условий ввода.
Фактический лимит определяется техническими условиями от энергоснабжающей организации. При проектировании трехфазной сети важно равномерно распределять нагрузку между фазами, чтобы избежать перекоса фаз и нестабильной работы оборудования. В этом случае возможен перегрев приборов и нестабильная работа техники.
Какие приборы требуют трехфазного питания
Трехфазное питание требуется для техники с более высоким уровнем потребляемой мощности или рассчитанной на работу от напряжения 380 В. При подключении мощного оборудования также учитывают пусковые токи, которые могут кратковременно значительно превышать рабочую нагрузку.
Наиболее распространенные примеры:
- электрические котлы высокой производительности
- мощные варочные панели и духовые шкафы
- станки и устройства мастерских
- промышленное оборудование
- компрессоры
- высокомощные насосные станции
- сварочные аппараты промышленного типа
- оборудование с трехфазными двигателями
- мощные системы отопления
В частных домах необходимость трехфазного питания чаще всего возникает при использовании электрического отопления, наличии мастерской или при большом количестве мощных приборов.
Посмотрите наши товары
Чем отличается однофазное напряжение от трехфазного
Основная разница между трехфазным и однофазным напряжением заключается в количестве фаз, способе распределения тока и доступной мощности. Эти параметры напрямую влияют на возможности присоединения устройств и стабильность работы.
В однофазной сети питание подается по одному фазному проводнику. Все сосредоточено на одной линии, поэтому при присоединении нескольких мощных приборов возрастает риск перегрузки. В трехфазной системе используются три независимые фазы, между которыми можно распределить ток.
Еще одно отличие связано с возможностями включения техники. В однофазной системе доступны только устройства, рассчитанные на 220 В. В трехфазной сети можно одновременно использовать однофазные потребители 220 В и трехфазное оборудование 380 В.
Для наглядности основные различия приведены в таблице.
| Параметр | Однофазная сеть (220 В) | Трехфазная сеть (380 В) |
|---|---|---|
| Количество фаз | 1 | 3 |
| Напряжение | 220 В | 220 В и 380 В |
| Количество проводов в современных системах | Обычно 3 (фаза, ноль, заземление) | Обычно 5 (3 фазы, ноль, заземление) |
| Распределение нагрузки | На одну фазу | Между тремя фазами |
| Максимальная мощность | Ограничена возможностями одной линии | Выше за счет распределения тока |
| Возможность присоединения оборудования 380 В | Нет | Есть |
| Стоимость ввода | Обычно ниже | Требуется более дорогое оборудование: автоматические выключатели, устройства защиты, стабилизаторы и резервные источники питания |
Как рассчитать необходимую мощность для дома
Расчет начинается с определения суммарной нагрузки всех электрических приборов, которые планируется использовать одновременно.
Для расчета составляют список оборудования и указывают его параметры. Значения мощности обычно указаны в техническом паспорте или на шильдике устройства.
| Прибор | Средняя мощность |
|---|---|
| Электрический чайник | 1,5–2,2 кВт |
| Микроволновая печь | 0,8–1,5 кВт |
| Стиральная машина | 1,5–2,5 кВт |
| Варочная панель | 5–7 кВт |
| Духовой шкаф | 2–3,5 кВт |
| Бойлер | 1,5–3 кВт |
| Кондиционер | 1–2,5 кВт |
| Электрический котел | 6–15 кВт |
После суммирования добавляют запас 20–30 % на возможное увеличение нагрузки.
Пример: если суммарная мощность приборов составляет 10 кВт, расчетная с запасом будет: 10 кВт + 30 % ≈ 13 кВт. При таких значениях однофазного подключения может быть достаточно. При увеличении нагрузки обычно рассматривается трехфазное питание.
При расчете мощности учитывают не только текущие приборы, но и возможное подключение оборудования в будущем – например, электрического котла, зарядной станции для электромобиля или мастерской.
Что лучше выбрать для дома
Выбор типа питания зависит от площади дома, используемого оборудования и общей нагрузки. Основные ориентиры приведены в таблице.
| Условие | Однофазное питание (220 В) подходит, если | Трехфазное питание (380 В) рекомендуется, если |
|---|---|---|
| Площадь | Небольшая или средняя | Большая площадь дома |
| Тип отопления | Газовое или твердотопливное | Электрическое отопление |
| Мощное оборудование | Отсутствует | Планируется использование мощного оборудования или мастерской |
| Бытовая техника | Используется стандартный набор бытовых приборов | Используется большое количество мощных приборов |
| Суммарная нагрузка | Не превышает выделенный лимит | Требуется высокая мощность |
| Запас мощности | Не требуется значительное увеличение нагрузки | Требуется запас мощности на будущее |
Пример: Дом площадью до 100–120 м² с газовым отоплением, стандартной кухонной техникой и освещением обычно может работать при 10–15 кВт. Дом площадью более 150–200 м² с электрическим отоплением, бойлером и несколькими мощными приборами обычно требует трехфазного питания.
При проектировании дома трехфазное подключение часто выбирают как более универсальное решение, если технические условия позволяют его получить.
Преимущества и недостатки однофазной и трехфазной сети
Выбор между однофазной и трехфазной связан не только с доступной мощностью, но и с особенностями монтажа, стоимостью оборудования и требованиями к эксплуатации. У каждой сети есть свои преимущества и ограничения, которые важно учитывать до начала строительства.
| Параметр | Однофазная (220 В) | Трехфазная (380 В) |
|---|---|---|
| Простота монтажа | Простая схема, меньше проводов, упрощенный распределительный щит | Более сложная схема и распределительный щит |
| Стоимость оборудования | Обычно ниже | Обычно выше |
| Запас на будущее | Ограничен | Есть возможность расширения |
| Требования к проектированию | Минимальные | Требуется балансировка фаз |
| Обслуживание | Проще | Может требовать большего контроля |
| Риск перегрузок | Выше при большом количестве техники | Ниже при правильном распределении нагрузки |
Ознакомьтесь с популярными товарами
Как понять, однофазное или трехфазное напряжение
Тип электросети можно определить несколькими практическими способами. Эти методы позволяют понять возможности существующего подключения без проведения сложных измерений.
По количеству проводов во вводном кабеле
Один из самых простых способов – посмотреть количество проводов, приходящих в вводной щит.
Типовые варианты:
- 3 провода – чаще всего однофазная (фаза, ноль, заземление)
- 5 проводов – обычно трехфазная (три фазы, ноль, заземление)
Внимание! В старых сетях может быть: 2 провода (L + PEN) или 4 провода (3L + PEN)
По количеству вводных автоматов
- Однополюсный или двухполюсный автомат – однофазная
- Трехполюсный автомат – трехфазная
По документации на подключение
Наиболее точный способ – проверить документы:
- технические условия на подключение
- договор с энергоснабжающей организацией
- проект электроснабжения
Можно ли перейти с однофазного подключения на трехфазное
Переход с однофазного подключения на трехфазное возможен, но требует повторного оформления технических условий.
Как правило, процедура включает:
- подачу заявки в энергоснабжающую организацию
- получение новых технических условий
- замену вводного автомата
- возможную замену вводного кабеля
- модернизацию распределительного щита
В некоторых случаях требуется увеличение выделенной мощности и реконструкция части внутренней электропроводки.
Поэтому при проектировании нового дома трехфазное подключение иногда выбирают сразу, чтобы избежать повторных работ в будущем.
Выбор между однофазной и трехфазной сетью определяется расчетной мощностью дома и перечнем используемого оборудования. Для небольших домов с умеренным энергопотреблением трехфазное подключение не всегда необходимо и экономически оправдано.
Перед выбором типа подключения рекомендуется определить суммарную мощность всех потребителей с учетом возможного увеличения нагрузки в будущем. Это помогает избежать перегрузок, дополнительных затрат на модернизацию сети и ограничений при подключении нового оборудования.
