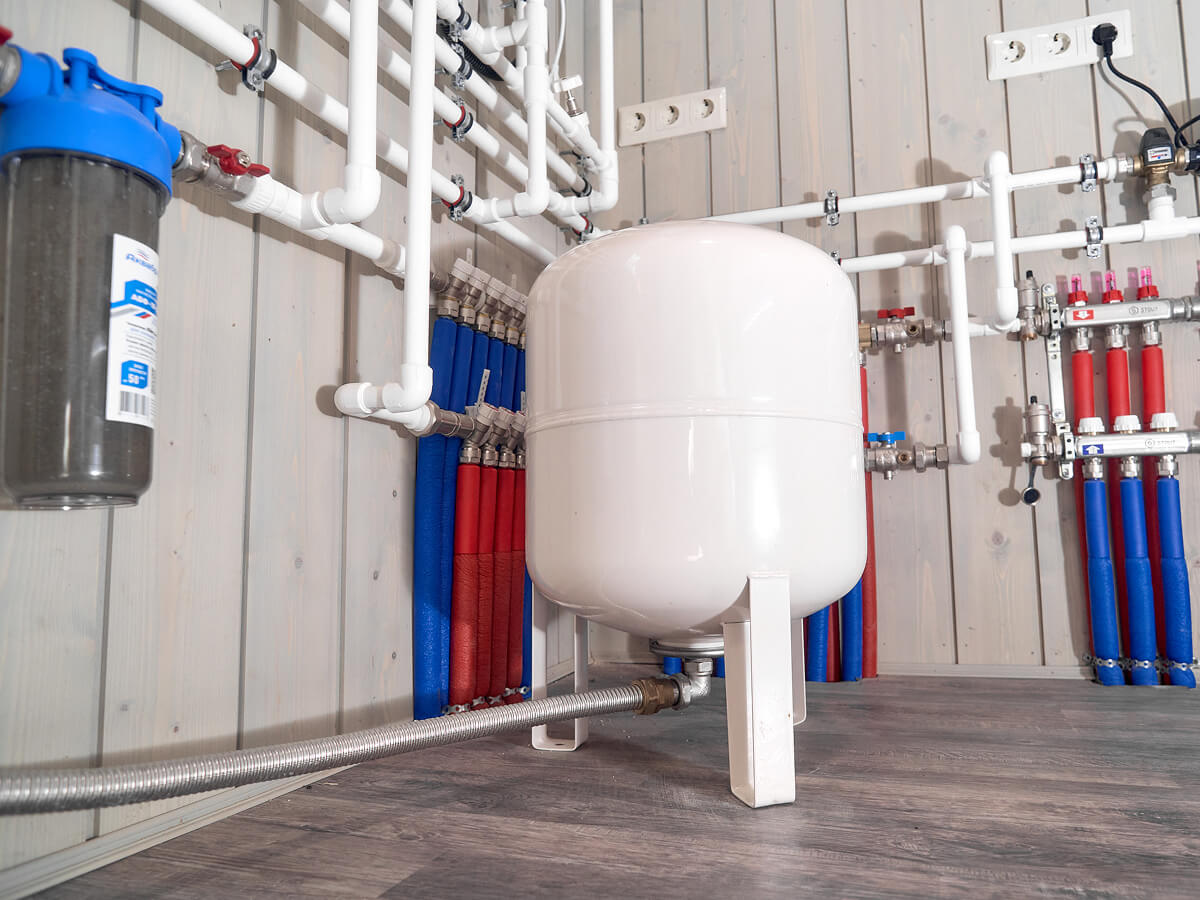

Подключение гидроаккумулятора к системе водоснабжения в частном доме
Стабильную работу водоснабжения частного дома обеспечит установка гидроаккумулятора. В статье разберем, что это за прибор, как он устроен и работает, для чего нужен и как верно его подключить к водопроводу.
Как устроен и для чего нужен гидроаккумулятор
Другие названия гидроаккумулятора – гидробак или мембранный бак. Это металлический резервуар, внутри которого мембрана разделяет воду и воздух. При поступлении воды мембрана деформируется, объем воздушной полости уменьшается, а находящийся в ней воздух сжимается. Мембрана может быть выполнена в виде диафрагмы, закрепленной внутри корпуса, или сменной грушевидной мембраны (баллона).
При работе насоса вода поступает в гидроаккумулятор и сжимает воздух в воздушной полости, поэтому давление в системе повышается. Когда оно достигает установленного верхнего порога, реле давления отключает насос. При расходе воды давление постепенно снижается, и после достижения нижнего порога реле снова включает насос.
Внешняя часть гидроаккумулятора – цилиндрический корпус из металла. Внутри него находится прочная и эластичная мембрана из инертного резинового материала – бутила. Прочный и эластичный материал надежно разделяет водяную и воздушную части, защищая корпус от контакта с жидкостью.
В корпусе гидроаккумулятора предусмотрен ниппель для контроля и регулировки давления воздуха в воздушной полости. Через него при необходимости воздух подкачивают или стравливают. Давление воздуха проверяют манометром при отсутствии давления воды в баке.
Принцип работы гидробака
Внутренний объем гидроаккумулятора разделен на воздушную и водяную части. Перед вводом в эксплуатацию проверяют и при необходимости регулируют предварительное давление воздуха в баке, согласовывая его с настройками реле давления. При заполнении грушевидной мембраны водой объем воздушной части уменьшается, а воздух сжимается. Давление в системе при этом повышается. Когда оно достигает верхнего порога, установленного на реле давления, реле отключает насос.
При открытии крана вода поступает из гидроаккумулятора в систему. По мере расхода воды объем воздушной полости увеличивается, а давление снижается. Когда давление достигает нижнего порога, реле включает насос. Насос подает воду в систему и гидроаккумулятор до достижения верхнего порога давления, после чего реле его отключает.
Для стабильной работы гидроаккумулятора необходимо периодически проверять предварительное давление воздуха в воздушной полости и при необходимости корректировать его. Проверку проводят при отсутствии давления воды в баке. Периодичность обслуживания указывают в инструкции производителя.
Монтаж гидроаккумулятора лучше выполнять таким образом, чтобы устройство можно было легко отключить и разобрать без слива.
Посмотрите наши товары
Зачем гидробак в системе водоснабжения
Он отвечает за стабильность давления в системе.
- Для насосов производитель может устанавливать допустимую частоту включений. Гидроаккумулятор уменьшает количество пусков насоса, особенно при небольшом и кратковременном расходе воды. Когда выполнено подключение мембранного бака, водяной насос включается реже (не при каждом открытии крана в доме, а по сигналу реле), что продлевает его срок службы.
- Гидроаккумулятор помогает сглаживать колебания давления и может уменьшать воздействие гидроударов на систему.
- Небольшой запас внутри устройства может быть использован при отключении электричества, когда перестает работать водяной насос. А значит, у собственников дома отпадает необходимость использовать дополнительные емкости для запаса.
Гидроаккумулятор помогает поддерживать давление в системе, сглаживает его колебания, уменьшает частоту включений насоса и обеспечивает небольшой запас воды.
Для чего используют мембранные баки
В частном доме мембранные баки могут использоваться в трех основных системах:
- Система подачи холодной воды – выполняют монтаж гидроаккумулятора, чтобы поддерживать давление в системе, сглаживать его колебания и уменьшать воздействие гидроударов. Прибор повышает срок службы водяного насоса и сохраняет небольшой запас воды при отключении электричества.
- Горячее водоснабжение – устанавливают расширительный мембранный бак. Он компенсирует увеличение объема воды при нагреве и ограничивает рост давления в закрытом участке системы.
- Система отопления – функции схожи со вторым вариантом за исключением того, что теплоносителем не обязательно служит вода.
По способу установки гидроаккумуляторы делятся на горизонтальные и вертикальные модели. Принципиальных конструкционных различий между ними нет.
В конструкции баков есть комплектующие: ножки для установки на горизонтальной поверхности либо пластины для прикрепления их к вертикальной стене. Конструкцию и способ размещения чаще выбирают, учитывая габариты помещения и свободное место для установки.
Схемы подключения
Способ подключения зависит от особенностей системы водоснабжения, в частности от того, какой тип насоса используется: поверхностный или погружной.
Схема подключения с поверхностным насосом
Часто в системе водоснабжения установлен поверхностный насос. Гидроаккумулятор может входить в комплекс насосного оборудования, произведенного целиком на заводе (в этом случае изделие будет называться насосной станцией), либо устанавливаться как отдельный элемент. В этом случае его монтируют рядом с водяным насосом в кессоне или теплом подсобном помещении. Наличие гидроаккумулятора позволяет насосу реже включаться при небольшом расходе воды, что снижает нагрузку на оборудование. Для подключения оборудования к системе могут использоваться гибкие шланги, рассчитанные на рабочее давление.
На насосной линии устанавливают обратный клапан, который предотвращает обратный ток воды к источнику после остановки насоса. Место его установки выбирают в соответствии со схемой системы и требованиями производителя насосного оборудования. Реле давления и манометр подключают к напорной линии в гидравлической связи с гидроаккумулятором: реле контролирует давление в системе и по заданным порогам включает и отключает насос, а манометр служит для контроля давления. Для обслуживания отдельных элементов системы при необходимости устанавливают запорные краны.
Для соединения элементов используют подходящие по диаметру фитинги, а резьбовые соединения тщательно герметизируют. Подключение гидроаккумулятора проводится через угловой патрубок с резьбой, который соединяют с фланцем.
Схема подключения гидроаккумулятора к скважине с погружным насосом
Скважинные насосы погружного типа используют для подачи воды из скважины или колодца, а также когда насос необходимо установить ниже уровня размещения системы. При необходимости в систему также устанавливают фильтры для очистки воды от механических примесей.
Производитель насоса может устанавливать допустимую частоту его включений, которая указывается в технической документации. Гидроаккумулятор уменьшает количество пусков насоса и тем самым снижает нагрузку на оборудование. Чтобы обеспечить оптимальную работу насоса и продлить срок его службы, устанавливают гидроаккумулятор. Он помогает поддерживать стабильный напор воды и уменьшает количество включений насоса. При выборе объема гидроаккумулятора учитывают характеристики насоса, допустимую частоту его включений, настройки давления и предполагаемый расход воды.
На напорной линии погружного насоса устанавливают обратный клапан в соответствии с конструкцией оборудования и требованиями производителя. Затем насос опускают в колодец или скважину и фиксируют с помощью страховочного троса. Трубу от насоса подключают к узлу автоматики системы водоснабжения. В его состав также может входить защита от сухого хода, которая отключает насос при отсутствии воды. Для компактного подключения оборудования можно использовать пятивыводной штуцер, к которому присоединяют напорную линию, линию водоснабжения дома, гидроаккумулятор, реле давления и манометр.
При такой схеме после насоса вода через обратный клапан поступает к узлу автоматики, где подключены реле давления, манометр и гидроаккумулятор. Далее осуществляется подача воды в дом.
Схема подключения с повысительной насосной станцией
Повысительные насосные установки применяют, когда давления или расхода воды недостаточно для нормальной работы системы водоснабжения. В зависимости от конструкции станции и алгоритма управления насосы могут включаться и выключаться по давлению, работать с частотным регулированием или подключаться каскадно. Гидроаккумулятор в такой системе помогает сглаживать колебания давления и, в зависимости от схемы управления, уменьшать частоту включений насосов.
В многонасосных установках автоматика может последовательно подключать и отключать насосы в зависимости от текущего водопотребления. Гидроаккумулятор при этом сглаживает кратковременные колебания давления.
Запас воды в гидроаккумуляторе также позволяет некоторое время пользоваться водой после отключения электроэнергии. Его фактический объем зависит от вместимости бака и настроек давления.
Схема подключения с накопительным водонагревателем
В автономных системах горячего водоснабжения с накопительным водонагревателем при нагреве вода расширяется. Если система закрытая и обратный клапан препятствует возврату воды в холодную магистраль, для компенсации теплового расширения может предусматриваться мембранный расширительный бак, рассчитанный на работу с питьевой горячей водой.
При выборе расширительного бака учитывают объем водонагревателя, диапазон температур, рабочее и максимально допустимое давление, а также характеристики самого бака.
Расширительный бак подключают к линии холодной воды, подающей воду к водонагревателю. Предохранительную арматуру устанавливают в соответствии со схемой подключения и требованиями производителя водонагревателя. При необходимости после водонагревателя устанавливают термостатический смесительный клапан, который подмешивает холодную воду и ограничивает температуру воды, поступающей к точкам водоразбора.
Ознакомьтесь с популярными товарами
Как выбрать гидробак
При выборе гидроаккумулятора прежде всего учитывают необходимый объем, допустимое рабочее давление и температуру, способ установки и назначение бака. Также стоит обратить внимание на конструкцию и материалы его основных элементов — мембраны, корпуса и фланца.
- Первый элемент – мембрана. Для системы питьевого водоснабжения материал мембраны должен быть разрешен для контакта с питьевой водой. Один из распространенных вариантов – бутилкаучук, отличающийся эластичностью и низкой газопроницаемостью.
- Второй элемент – корпус. При выборе учитывают способ установки бака – вертикальный или горизонтальный, его габариты и доступное место для монтажа. Корпус должен быть рассчитан на рабочее давление системы и иметь защиту от коррозии.
- Третий элемент – фланец. При выборе стоит учитывать его материал, толщину и коррозионную стойкость. Особенно это важно при повышенной коррозионной активности воды. Фланцы из нержавеющей стали или с качественным защитным покрытием лучше противостоят коррозии. Также стоит обратить внимание на возможность замены фланца в случае его износа.

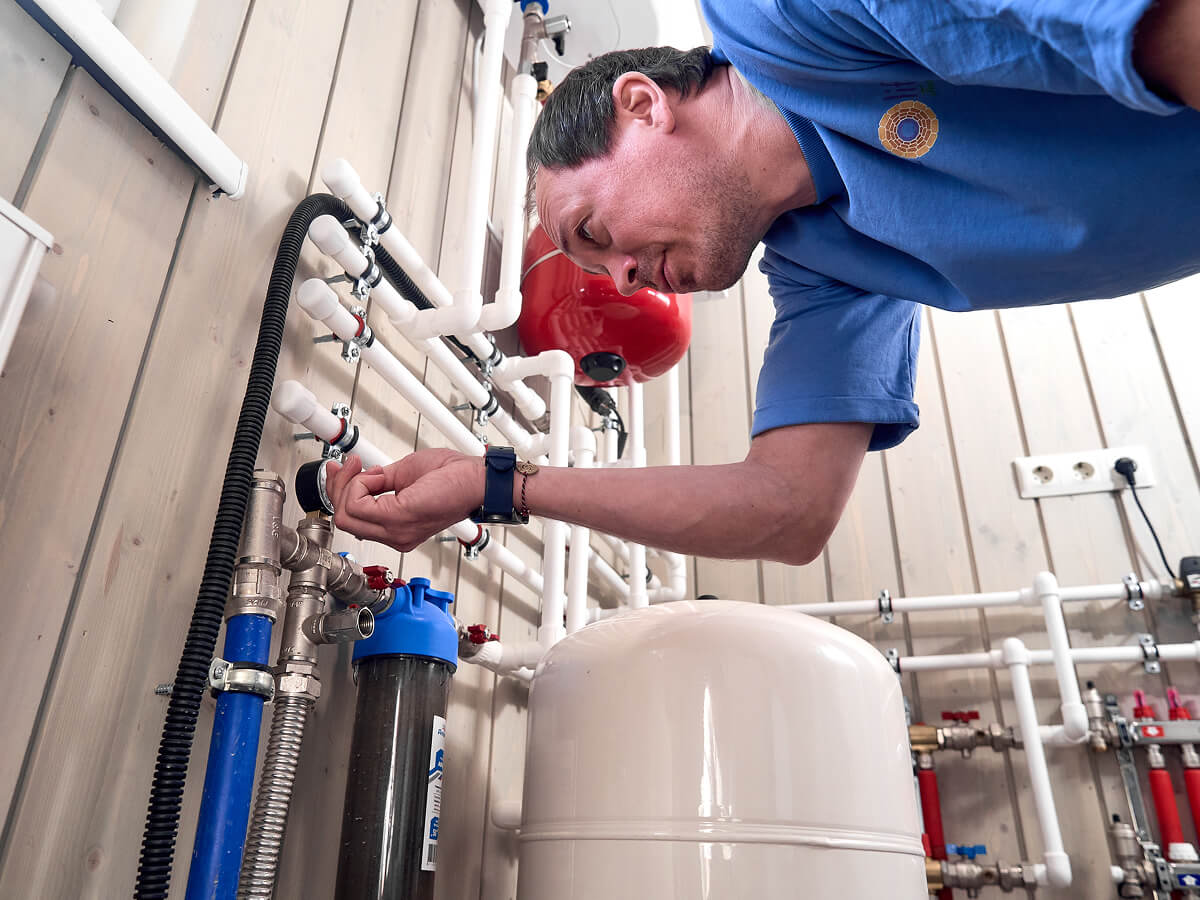

Как подключить гидроаккумулятор в систему водоснабжения
Чтобы правильно подключить гидроаккумулятор, важно соблюдать последовательность монтажа и обеспечить герметичность всех соединений.

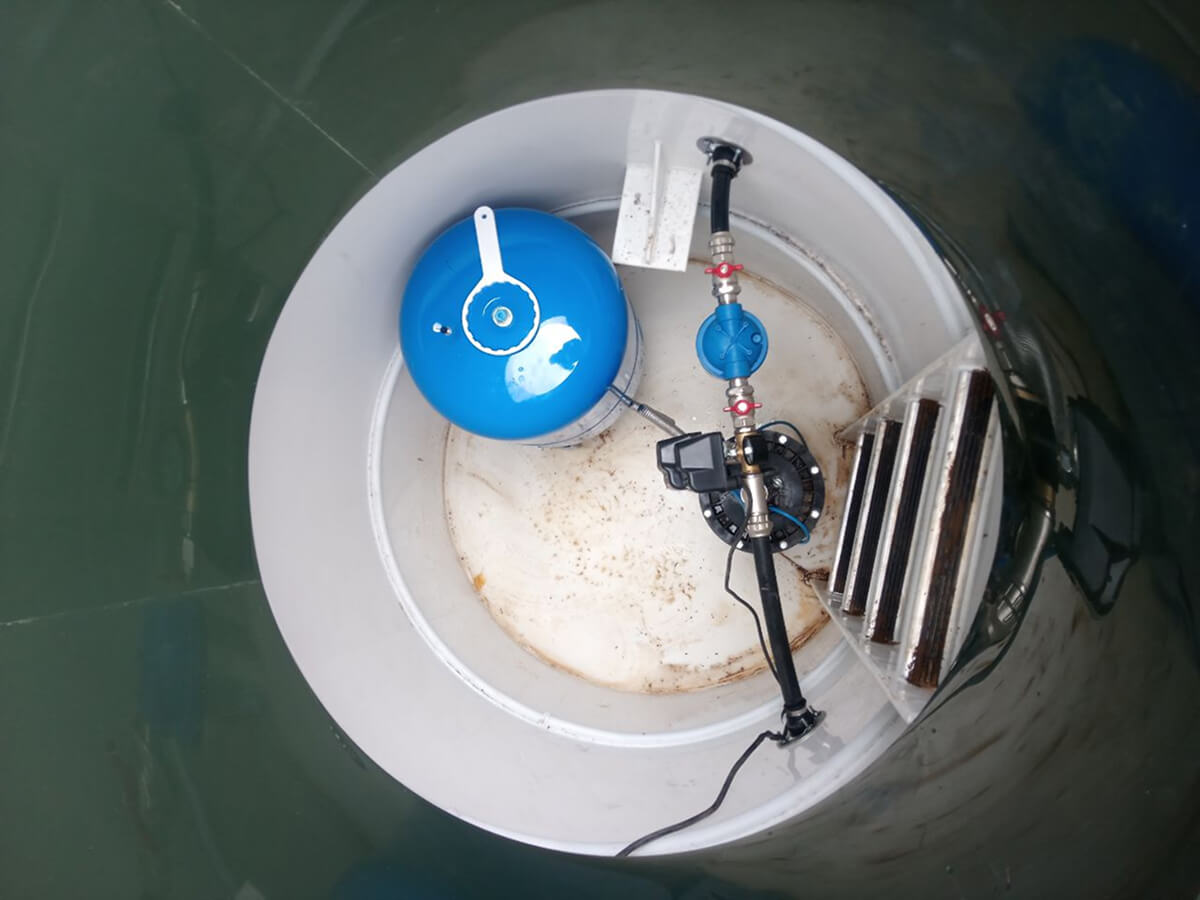

Бак устанавливают так, чтобы к нему оставался свободный доступ для обслуживания, проверки давления воздуха, отключения и слива воды. В частном доме гидроаккумулятор обычно размещают в техническом помещении, кессоне или рядом с другим оборудованием системы водоснабжения. Первое заполнение бака важно проводить медленно, поскольку при продолжительном хранении мембрана могла слежаться.
Перед подключением гидроаккумулятора проверяют и при необходимости регулируют предварительное давление воздуха. Затем бак подключают к системе водоснабжения. Для удобства обслуживания предусматривают возможность отключения и слива воды из бака.
Настройка прибора
Предварительное давление воздуха в гидроаккумуляторе выбирают с учетом давления включения насоса, параметров системы и рекомендаций производителя оборудования. Универсального минимального значения давления для всех систем нет. Для проверки используют подходящий манометр.
Реле давления настраивают на требуемые значения давления включения и отключения насоса в соответствии с параметрами системы и рекомендациями производителя оборудования. Предварительное давление воздуха в гидроаккумуляторе проверяют при отключенном насосе и сброшенном давлении воды, когда водяная полость бака опорожнена.
Перед первым запуском проверяют герметичность соединений и давление воздуха в баке, после чего систему постепенно заполняют водой. Затем проверяют, при каком давлении насос включается и отключается по сигналу реле.
При слишком высоком давлении воздуха в гидроаккумуляторе внутри устройства будет небольшой объем воды, а значит, насос будет включаться чаще. И запас воды может оказаться недостаточным.
Слишком низкое предварительное давление воздуха уменьшает эффективность работы гидроаккумулятора и может приводить к чрезмерной деформации мембраны, сокращая срок ее службы.
Как выбрать давление воздуха в гидроаккумуляторе
Универсального значения предварительного давления воздуха в гидроаккумуляторе нет. Его выбирают с учетом давления включения насоса, параметров системы и рекомендаций производителя оборудования. Предварительное давление воздуха должно быть ниже давления включения насоса. Конкретную разницу между этими значениями определяют по инструкции производителя гидроаккумулятора и насосного оборудования. Давление включения и отключения насоса задают настройками реле давления.
При выборе настроек давления необходимо учитывать высоту от гидроаккумулятора до самой высокой точки водоразбора. Для ориентировочной оценки минимального давления, необходимого для подъема воды с запасом около 0,6 бар в верхней точке, можно использовать формулу:
P = (H + 6) / 10, где
- P — ориентировочное давление, бар;
- H — высота от гидроаккумулятора до самой высокой точки водоразбора, м.
Полученное значение используют как ориентир при выборе настроек системы, а предварительное давление воздуха в гидроаккумуляторе согласовывают с давлением включения насоса и требованиями производителя оборудования. При расчете стоит учесть максимальное допустимое давление в системе для бытовых приборов, чтобы не вывести их из строя.
