Поплавки для септиков: как поменять, подключить и настроить
Поплавковый переключатель — один из ключевых элементов автоматизации септика. Он контролирует уровень сточных вод и передает сигнал на блок управления, который включает или отключает насосы, компрессоры или аварийную сигнализацию. В некоторых схемах поплавковый выключатель может напрямую управлять оборудованием. От исправности поплавка зависит стабильная работа всей системы очистки: при его неисправности возможны переполнение камеры, остановка оборудования и аварийный сброс стоков.
Со временем поплавковый переключатель может выйти из строя из-за загрязнений, повреждения кабеля или механического износа. Владелец септика может самостоятельно выполнить очистку и внешний осмотр после полного отключения питания. Замену и подключение электрической части рекомендуется поручить квалифицированному специалисту.
В статье рассмотрим, для чего нужен поплавок в септике, как определить неисправность, правильно подключить новый переключатель и настроить уровень его срабатывания. Отдельно разберем особенности настройки поплавков в популярных моделях септиков.
Для чего нужен поплавок в септике
Поплавковый датчик автоматически контролирует уровень стоков и передает сигнал при достижении заданной отметки.
В зависимости от конструкции очистного сооружения поплавок может выполнять несколько функций:
- включать и отключать насосное оборудование в соответствии с конструкцией системы;
- передавать сигнал блоку управления для переключения режимов работы станции биологической очистки;
- активировать аварийную сигнализацию при переполнении;
- защищать насос от работы без воды;
- контролировать уровень стоков в приемной, промежуточной или накопительной камере.

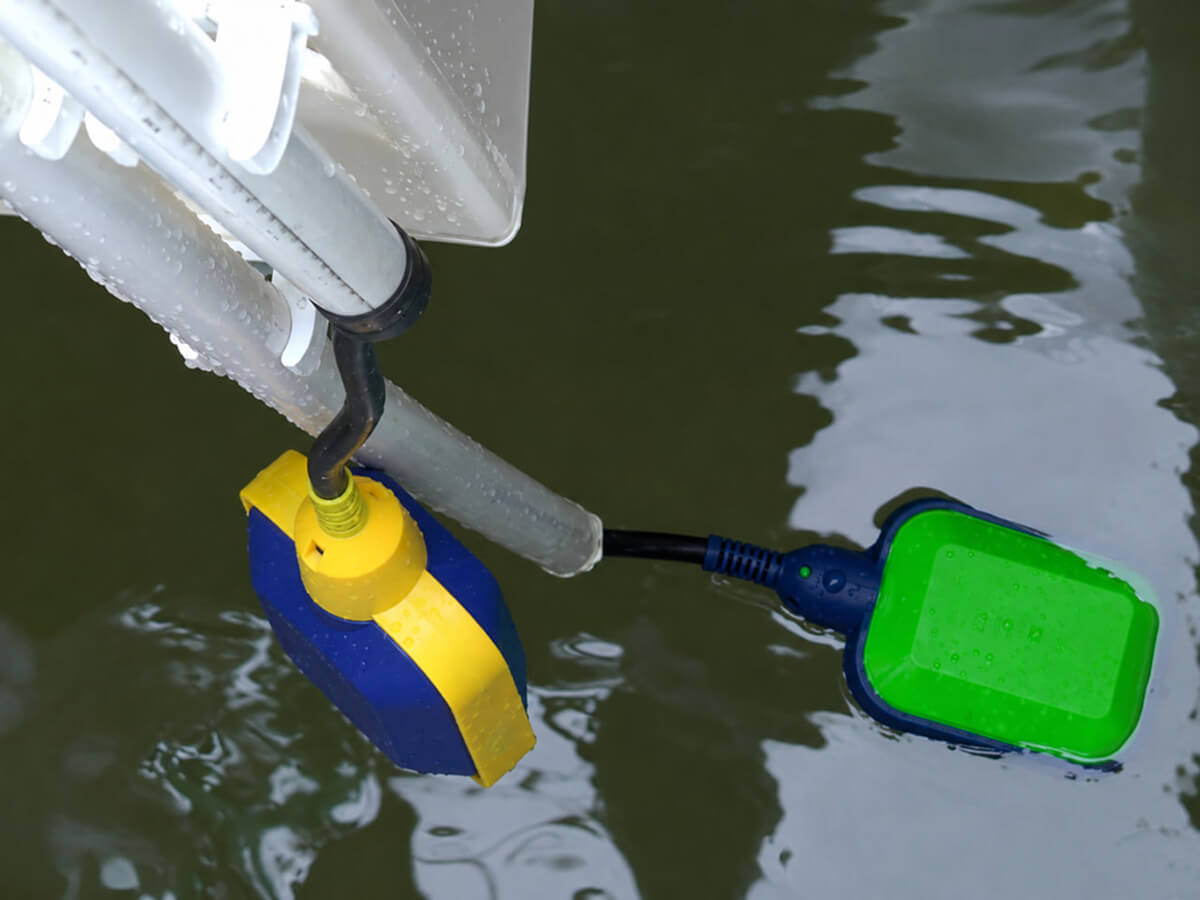

Как работает поплавковый переключатель
Поплавковый переключатель представляет собой герметичный корпус с внутренним механизмом, соединенный с блоком управления кабелем.
При изменении уровня жидкости поплавок поднимается или опускается вместе со стоками. При достижении заданного уровня внутренний механизм со встроенным стальным шариком замыкает или размыкает электрическую цепь, включая или отключая оборудование.
Большинство бытовых поплавков работают автоматически и не требуют постоянного контроля.
Для септиков используют поплавковые выключатели для сточных вод. Они могут быть рабочими, аварийными или защитными.
Меры безопасности перед заменой
Перед началом работ отключите электропитание септика на распределительном щите и убедитесь в отсутствии напряжения с помощью индикатора или мультиметра.
Если септик находится на гарантийном обслуживании, самостоятельное вмешательство в электрическую часть может привести к потере гарантии. В этом случае рекомендуется обратиться в сервисную организацию.
Не спускайтесь внутрь камер септика без специального оборудования и подготовки. Внутри емкости могут скапливаться опасные газы.
Посмотрите наши товары
Когда требуется замена поплавка
Срок службы поплавкового переключателя зависит от условий эксплуатации и качества обслуживания септика. Постоянный контакт со сточными водами, жировыми отложениями и бытовой химией постепенно приводит к износу механизма.
Признаки, при которых необходимо проверить поплавок и цепь управления
На необходимость проверки или замены поплавка указывают следующие признаки:
- насос не включается или не отключается вовремя;
- уровень стоков превышает норму;
- срабатывает аварийная сигнализация;
- оборудование запускается с задержкой или работает нестабильно;
- на панели управления появляются ошибки, связанные с уровнем жидкости.
Для проверки вручную измените положение поплавка и убедитесь, что оборудование реагирует на изменение положения датчика. Перед проверкой соблюдайте меры электробезопасности.
Если оборудование не реагирует, проверьте переключатель, кабель и блок управления.
Причины поломки и залипания
Наиболее частая причина неисправности – залипание поплавка из-за жировых отложений, ила и постороннего мусора.
К другим причинам поломки относятся:
- повреждение или износ электрического кабеля;
- нарушение герметичности корпуса;
- окисление или повреждение контактов;
- попадание влаги внутрь поплавка;
- деформация креплений;
- неправильная установка переключателя;
- недостаточный свободный ход поплавка.
Риск залипания повышается при попадании в канализацию влажных салфеток, средств гигиены, строительных смесей, полиэтилена, жира и пищевых отходов в больших объемах.
Если после очистки и проверки креплений работа датчика не восстанавливается, поплавок необходимо заменить.
Как заменить и подключить поплавок в септике
Замена поплавкового переключателя не требует сложного инструмента, однако работы необходимо выполнять с соблюдением правил электробезопасности. Перед началом рекомендуется изучить техническую документацию септика и схему подключения оборудования. Количество, назначение и расположение датчиков зависят от модели септика.
Подготовка к работе
Перед заменой поплавка подготовьте инструменты и расходные материалы.
Потребуются:
- новый поплавковый датчик с аналогичными характеристиками;
- отвертки и пассатижи;
- мультиметр;
- пластиковые стяжки или штатные крепления;
- защитные перчатки и влагостойкая обувь.
Демонтаж старого поплавка
После отключения питания отсоедините кабель переключателя от клеммной колодки или блока управления. Ослабьте крепление поплавка и аккуратно извлеките его из камеры.
Во время демонтажа необходимо проверить состояние кабеля, крепежных элементов и мест соединения. Если на проводах обнаружены следы повреждений, их также следует заменить.
После снятия датчика рекомендуется очистить место установки от ила, жировых отложений и посторонних предметов, которые могут ограничивать свободное движение нового поплавка.

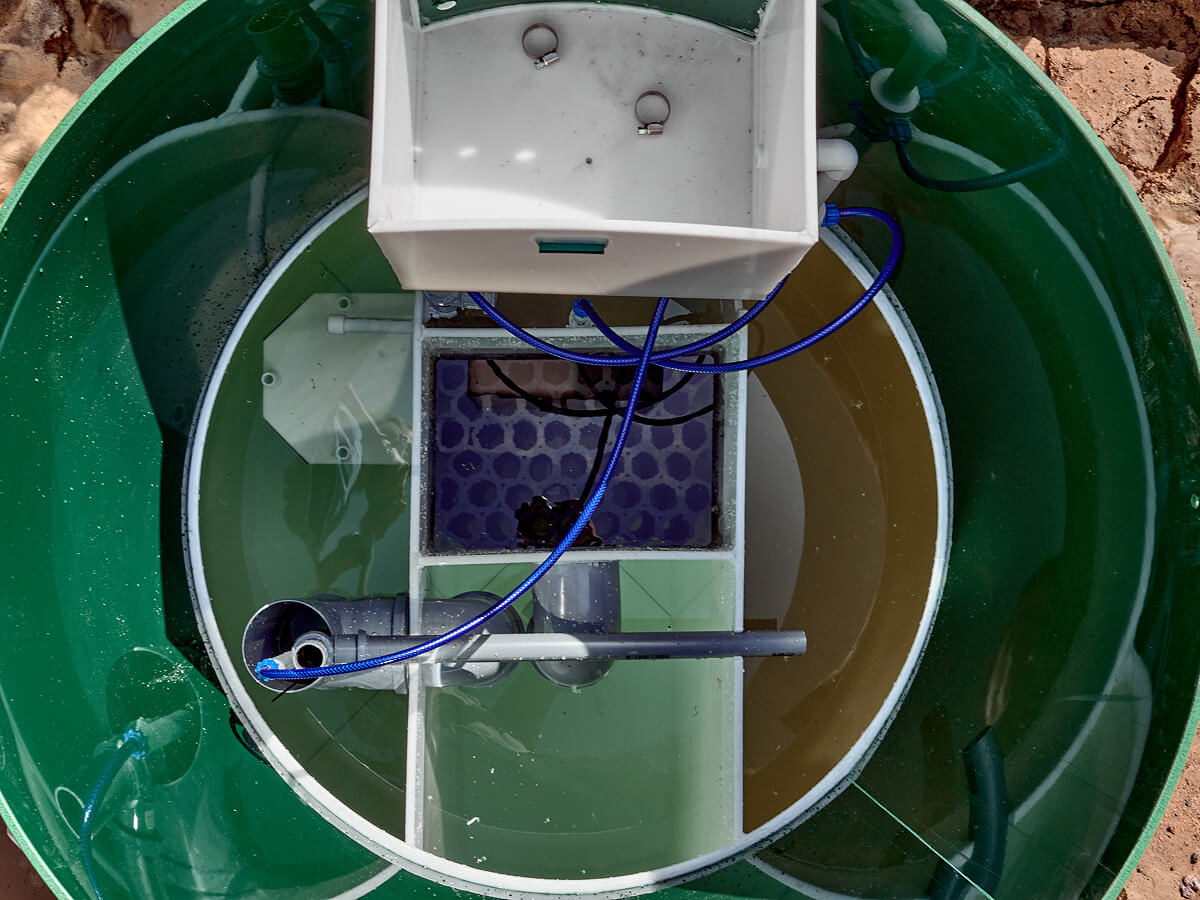

Подключение нового переключателя
Новый поплавок должен соответствовать старому по нескольким параметрам:
- рабочему напряжению;
- максимальному допустимому току;
- категории нагрузки и типу подключаемого оборудования;
- длине кабеля;
- типу контактов;
- степени защиты корпуса;
- условиям эксплуатации.
Подключение выполняют в соответствии со схемой производителя. Большинство поплавковых выключателей имеют три жилы:
- общий провод;
- контакт для нормально замкнутой цепи;
- контакт для нормально разомкнутой цепи.
Кабель необходимо надежно закрепить, исключив его натяжение и соприкосновение с движущимися элементами оборудования. Все соединения должны быть защищены от влаги.
Проверка работы системы
Проверка перед включением
Перед восстановлением электропитания убедитесь, что:
- поплавок свободно перемещается по всей траектории;
- кабель не перекручивается, не натянут и не цепляется за оборудование;
- соединения надежно закреплены и защищены от влаги.
Проверка после включения
После завершения монтажа и предварительной проверки восстановите электропитание и проверьте работу системы. Во время проверки убедитесь, что:
- насос, компрессор или аварийная сигнализация срабатывают при изменении уровня жидкости в соответствии с заданным режимом;
- включение и отключение происходят без задержек;
- отсутствуют ложные срабатывания.
Если оборудование работает нестабильно, повторно проверьте правильность подключения поплавка и настройку уровня его срабатывания.
Как настроить поплавок
Уровень срабатывания поплавка регулируют изменением длины свободного участка кабеля и точки его крепления.
Правильное положение поплавка
Поплавок должен свободно перемещаться внутри рабочей камеры без контакта со стенками, трубами, насосом, компрессором и другими элементами оборудования.
При установке необходимо соблюдать несколько правил:
- оставлять достаточный запас пространства для свободного движения датчика;
- исключить перекручивание и натяжение кабеля;
- размещать поплавок вдали от мест интенсивного образования отложений;
- не допускать соприкосновения кабеля с острыми кромками и подвижными деталями.
После установки необходимо несколько раз вручную проверить перемещение поплавка по всей траектории.
Настройка уровня срабатывания
Уровень включения и отключения оборудования регулируется изменением длины кабеля между поплавком и точкой его фиксации.
Общий принцип настройки следующий:
- Определите минимальный и максимальный допустимый уровень жидкости в камере.
- Закрепите кабель так, чтобы поплавок занимал нижнее положение при минимальном уровне.
- Проверьте, в какой точке происходит включение или отключение оборудования.
- При необходимости измените длину свободного участка кабеля.
- Повторно протестируйте работу системы.
Чем больше длина свободного участка, тем шире диапазон между уровнями срабатывания.
При настройке важно учитывать рекомендации производителя септика. Слишком низкий уровень отключения может привести к работе насоса без достаточного объема жидкости. Слишком высокий уровень включения повышает риск переполнения камеры и аварийного срабатывания сигнализации.
После регулировки рекомендуется проверить работу системы в нескольких циклах заполнения и откачки, чтобы убедиться в корректности настроек.
Ознакомьтесь с популярными товарами
Особенности настройки поплавков в разных моделях септиков
В разных станциях поплавковый выключатель выполняет не только функцию контроля уровня, но и участвует в переключении рабочих фаз. Поэтому при замене важно ориентироваться не на универсальную схему, а на документацию конкретной модели.
Топас
В септиках Топас поплавковый выключатель установлен в приемной камере и переключает режимы работы станции. Когда приемная камера наполняется, поплавок поднимается и запускается фаза перекачки стоков из приемной камеры в аэротенк. При снижении уровня поплавок опускается, и станция переходит в обратную фазу: включается аэрация приемной камеры и другие контуры рециркуляции.
При проверке поплавка в Топас нужно убедиться, что при ручном подъеме и опускании датчика происходит переключение компрессоров. Если переключения нет, проверяют сам поплавок, кабель, клеммы и блок управления.
Юнилос Астра
В Юнилос Астра поплавковый датчик уровня расположен в приемной камере. Он отвечает за переключение прямой и обратной фаз станции в зависимости от уровня сточных вод. В верхнем положении поплавка включается прямая фаза, а при снижении уровня – обратная фаза.
В некоторых модификациях или при дополнительном оснащении станции может использоваться поплавковый датчик аварийного уровня. Он срабатывает при переполнении приемной камеры и включает световую аварийную сигнализацию.
Эко-Гранд
В Эко-Гранд схема подключения поплавкового переключателя зависит от комплектации станции. В вариантах с компрессором Hiblow DUO провода поплавкового переключателя соединяются с проводами компрессора. В комплектациях с двумя компрессорами или с одним компрессором и электромагнитным клапаном поплавок подключается к блоку управления станции.
Поэтому при замене поплавка в Эко-Гранд нельзя ориентироваться только на цвет проводов или общую схему. Нужно сверять подключение с документацией конкретной модели и комплектации.
Точные уровни срабатывания поплавка производители обычно задают в сервисной схеме конкретной станции. Если такой схемы нет, не следует менять высоту крепления «на глаз»: неправильная настройка может привести к переливу приемной камеры, частому переключению фаз или некорректной работе компрессоров и эрлифтов.
Как предотвратить залипание поплавка
Залипание поплавкового датчика – одна из наиболее частых причин сбоев в работе септиков. Из-за жировых отложений, скопления ила и попадания посторонних предметов поплавок теряет подвижность и перестает своевременно подавать сигнал на включение или отключение оборудования.
Полностью исключить риск загрязнения невозможно, однако регулярное обслуживание значительно снижает вероятность неисправностей.
Для предотвращения залипания необходимо соблюдать несколько правил.
Контролировать состав сточных вод
Большинство проблем возникает из-за попадания в канализацию отходов, которые не предназначены для биологической переработки.
Не рекомендуется сбрасывать в септик:
- влажные салфетки;
- средства личной гигиены;
- строительные смеси;
- полиэтилен и упаковочные материалы;
- волосы в больших объемах;
- остатки пищи;
- жиры и масла.
Жировые отложения образуют плотную пленку на поверхности стоков и постепенно покрывают корпус поплавка, ограничивая его движение.
Регулярно обслуживать септик
Периодичность обслуживания зависит от модели станции, интенсивности использования и рекомендаций производителя.
Во время планового обслуживания необходимо:
- удалять избыточный ил;
- очищать стенки камер от загрязнений;
- промывать элементы оборудования;
- проверять состояние поплавков и креплений;
- контролировать свободный ход датчиков.
Даже при отсутствии видимых проблем рекомендуется осматривать поплавки не реже одного-двух раз в год.
Предотвращать замерзание системы
В зимний период необходимо исключить промерзание септика и подводящих коммуникаций. Лед может ограничить движение поплавка и повредить его корпус или кабель.
Для защиты системы важно:
- сохранять утепление крышки и горловины;
- использовать септик регулярно или законсервировать на зимний период;
- своевременно устранять неисправности оборудования.
Поплавковый переключатель обеспечивает автоматическую работу септика и защищает оборудование от аварийных ситуаций. Большинство неисправностей связано с загрязнением, неправильной установкой и естественным износом. Регулярное обслуживание и правильная настройка помогают избежать сбоев, а при отсутствии технической документации замену и регулировку лучше доверить специалистам.
