Система отопления частного дома с газовым котлом
Газовый котел может быть основным источником тепла в частном доме, если участок подключен к газоснабжению. Сам газовый котел – только один из элементов отопления. Для устройства системы отопления для частного дома нужны трубы, радиаторы или водяной теплый пол, а также оборудование для циркуляции, регулирования температуры и безопасности. Состав оборудования и схема разводки системы зависят от площади и планировки дома, типа и вида отопительных приборов.
- Как работает отопление в частном доме от газового котла
- Что входит в систему отопления с газовым котлом
- Схемы отопления частного дома с газовым котлом
- Схема подключения газового котла к системе отопления
- Отопление в частном доме от газового котла своими руками
- Преимущества и недостатки газового отопления
Как работает отопление в частном доме от газового котла
В большинстве частных домов с газом используют водяную систему отопления. Обычно по трубам циркулирует вода. В качестве теплоносителя также может применяться незамерзающая жидкость, если ее использование допускается производителем котла и другого оборудования системы отопления.
Принцип работы выглядит следующим образом:
- Газ поступает в горелку газового котла и сгорает.
- Тепло, полученное при сгорании газа, через теплообменник котла передается циркулирующей воде.
- Нагретый поток по подающему трубопроводу поступает к батареям, теплому полу или другим отопительным приборам.
- Нагревается воздух и поверхности в помещениях дома.
- После охлаждения поток по обратному трубопроводу возвращается обратно.
- После повторного нагрева цикл работы системы начинается заново.
Циркуляцию обычно обеспечивает насос. Он позволяет поддерживать необходимый расход воды и использовать трубы меньшего диаметра, чем при естественной циркуляции.
Естественная циркуляция основана на разнице плотности нагретой и охлажденной воды. Такое отопление может работать без циркуляционного насоса, но предъявляет больше требований к диаметрам и уклонам труб, к взаимному расположению отопительных приборов. Поэтому при устройстве современного отопления частного дома чаще всего применяют принудительную циркуляцию.
Работой газового котла управляет автоматика. Она регулирует работу горелки с учетом температуры теплоносителя и заданных параметров системы. В зависимости от конструкции котла автоматика может включать и выключать горелку либо изменять ее мощность. При подключении комнатного термостата или погодозависимой автоматики в алгоритме управления дополнительно учитываются соответствующие температурные параметры. Конкретный алгоритм зависит от модели котла и применяемой системы управления.
Более точно регулировать температуру в помещении позволяет комнатный термостат. Он передает системе управления сигнал в зависимости от температуры воздуха в помещении, а автоматика котла управляет его работой с учетом предусмотренного для конкретной модели алгоритма. Для раздельного управления отоплением отдельных комнат или зон дома применяют термостатические клапаны, коллекторную автоматику и другие регулирующие устройства.
Для отопления можно использовать одноконтурный или двухконтурный котел. Одноконтурная модель газового котла предназначена прежде всего для нагрева отопительного контура. Горячее водоснабжение при необходимости организуют с помощью дополнительного оборудования, например бойлера косвенного нагрева.
Двухконтурная модель обеспечивает отопление и приготовление горячей воды для бытовых нужд. При открытии крана ГВС многие такие модели временно переключают мощность на нагрев воды. После прекращения водоразбора газовый котел снова переключается на отопление.
Посмотрите наши товары
Что входит в систему отопления с газовым котлом
В простой радиаторной системе оборудования меньше, чем в комбинированной, где одновременно работают батареи и водяной теплый пол. При этом набор основных элементов системы отопления в частном доме во многом остается одинаковым.
- Газовый котел – источник тепла для отопления дома. В его теплообменнике энергия, полученная при сгорании газа, передается циркулирующей жидкости. Газовые котлы различаются по мощности, способу установки, конструкции камеры сгорания и другим параметрам. Газовые котлы также различаются по принципу использования тепла продуктов сгорания: существуют традиционные и конденсационные модели. Установка газового котла неоправданно высокой мощности может привести к работе оборудования в неоптимальном режиме.
- Трубопроводы соединяют котел с радиаторами, теплым полом и другими элементами загородного дома. Движение теплоносителя происходит по подающей и обратной магистралям: по первой он поступает к отопительным приборам, по второй — возвращается к котлу после охлаждения. Для отопления применяют трубы из полимерных и металлических материалов, рассчитанные на соответствующие температуру и давление.
- Радиаторы отдают тепло воздуху и ограждающим поверхностям помещения. Количество секций или размер отопительного прибора подбирают по требуемой тепловой мощности для конкретного помещения с учетом расчетного температурного режима системы отопления. Теплоотдача радиатора зависит от температуры теплоносителя и воздуха в помещении, схемы подключения и условий установки.
- Водяной теплый пол. Вместо радиаторов или одновременно с ними может использоваться водяной теплый пол. В этом случае циркуляция происходит по трубам, уложенным в конструкции пола. Для теплого пола обычно требуется более низкая рабочая температура, чем для батарей. Если в доме используются оба варианта, необходимо предусмотреть способ поддержания подходящих температурных режимов для каждого контура.
- Циркуляционный насос обеспечивает циркуляцию теплоносителя и поддерживает необходимый режим работы системы. Во многих современных настенных моделях котла насос уже установлен внутри корпуса. При наличии нескольких контуров системы могут потребоваться дополнительные насосы.
- Расширительный бак компенсирует изменение объема теплоносителя отопительной системы при нагреве и охлаждении. В закрытых системах применяют мембранные баки. В настенных моделях расширительный бак часто встроен; необходимость дополнительного бака определяется объемом теплоносителя в системе.
- Группа безопасности защищает закрытую систему от опасного повышения давления и помогает удалять воздух. Обычно в нее входят предохранительный клапан, автоматический воздухоотводчик и манометр для контроля давления в системе. Часть этих устройств может быть встроена в корпус котла.
- Запорная и регулирующая арматура нужна для управления потоками теплоносителя и обслуживания оборудования. К ней относятся краны, клапаны и другие элементы. Например, запорные краны позволяют перекрыть отдельный участок при ремонте, а термостатический клапан на батареях – изменять подачу в зависимости от требуемого режима.
- Воздухоотводчики. Для удаления воздуха предусматривают воздухоотводчики. Воздушные пробки ухудшают циркуляцию и могут приводить к неравномерному прогреву батарей. Для этого применяют автоматические воздухоотводчики и ручные устройства на отопительных приборах.
- Автоматика управляет отоплением. Минимальный набор средств управления уже предусмотрен конструкцией, но систему можно дополнительно оснастить комнатными термостатами, погодозависимым регулированием и зональной автоматикой. Чем больше независимых контуров в доме, тем сложнее может быть система управления.
- Система дымоудаления и вентиляции. Отдельно необходимо предусмотреть систему подачи воздуха и отвода продуктов сгорания. В зависимости от конструкции газового котла для отвода продуктов сгорания предусматривают дымоход соответствующего типа. Для оборудования с открытой камерой сгорания и с закрытой камерой применяются разные технические решения. Конкретная схема должна соответствовать требованиям производителя котла и действующим требованиям к установке.
Характеристики отопительных приборов должны быть согласованы между собой, поэтому оборудование подбирают вместе со схемой отопления.
Схемы отопления частного дома с газовым котлом
Схема системы отопления частного дома определяет, каким образом теплоноситель поступает к отопительным приборам и возвращается к котлу. Конкретное решение зависит от типа отопительных приборов, способа их подключения и организации трубопроводов. В частном доме могут использоваться радиаторы, водяной теплый пол или их сочетание.
По схеме подключения отопительных приборов выделяют однотрубные и двухтрубные системы. В однотрубной системе приборы подключаются к общей циркуляционной магистрали, а в двухтрубной — к отдельным подающей и обратной магистралям.

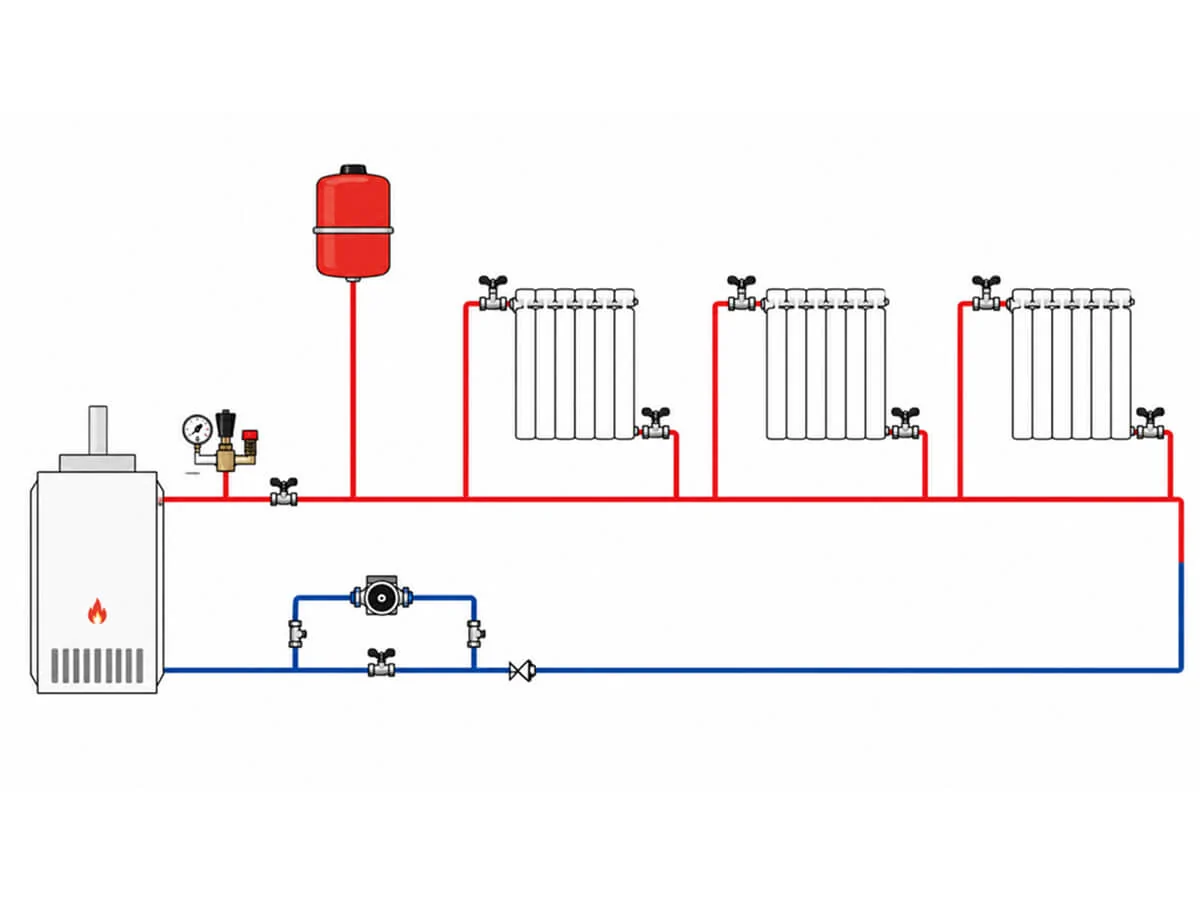

Однотрубная
В однотрубной системе теплоноситель движется по общей циркуляционной магистрали и по мере движения отдает тепло подключенным к ней отопительным приборам. Поэтому его температура по ходу контура постепенно снижается.
Основное практическое преимущество такой схемы — меньший расход труб по сравнению с двухтрубной. При этом взаимное влияние отопительных приборов выражено сильнее, а возможности их индивидуального регулирования могут быть ограничены. Для обеспечения расчетного распределения теплоносителя необходимо учитывать гидравлический режим системы и выполнять ее балансировку.
Однотрубная система может быть рассчитана для объектов разной площади. Однако в современном частном доме ее применение обычно связано с более ограниченными возможностями индивидуального регулирования отопительных приборов по сравнению с двухтрубной системой.
Двухтрубная
В двухтрубной системе предусмотрены две основные магистрали. По первой нагретый теплоноситель подается к радиаторам, по второй охлажденный возвращается к газовому котлу.
Каждый радиатор подключается к подающему и обратному трубопроводу. Такая схема позволяет удобнее индивидуально регулировать теплоотдачу отопительных приборов. Для расчетного распределения расхода теплоносителя двухтрубную систему необходимо гидравлически увязать, а при необходимости — выполнить балансировку.
По сравнению с однотрубной двухтрубная схема обычно требует большей протяженности трубопроводов, но позволяет организовать более независимую работу отопительных приборов. Такое решение широко применяется в системах отопления частных домов.

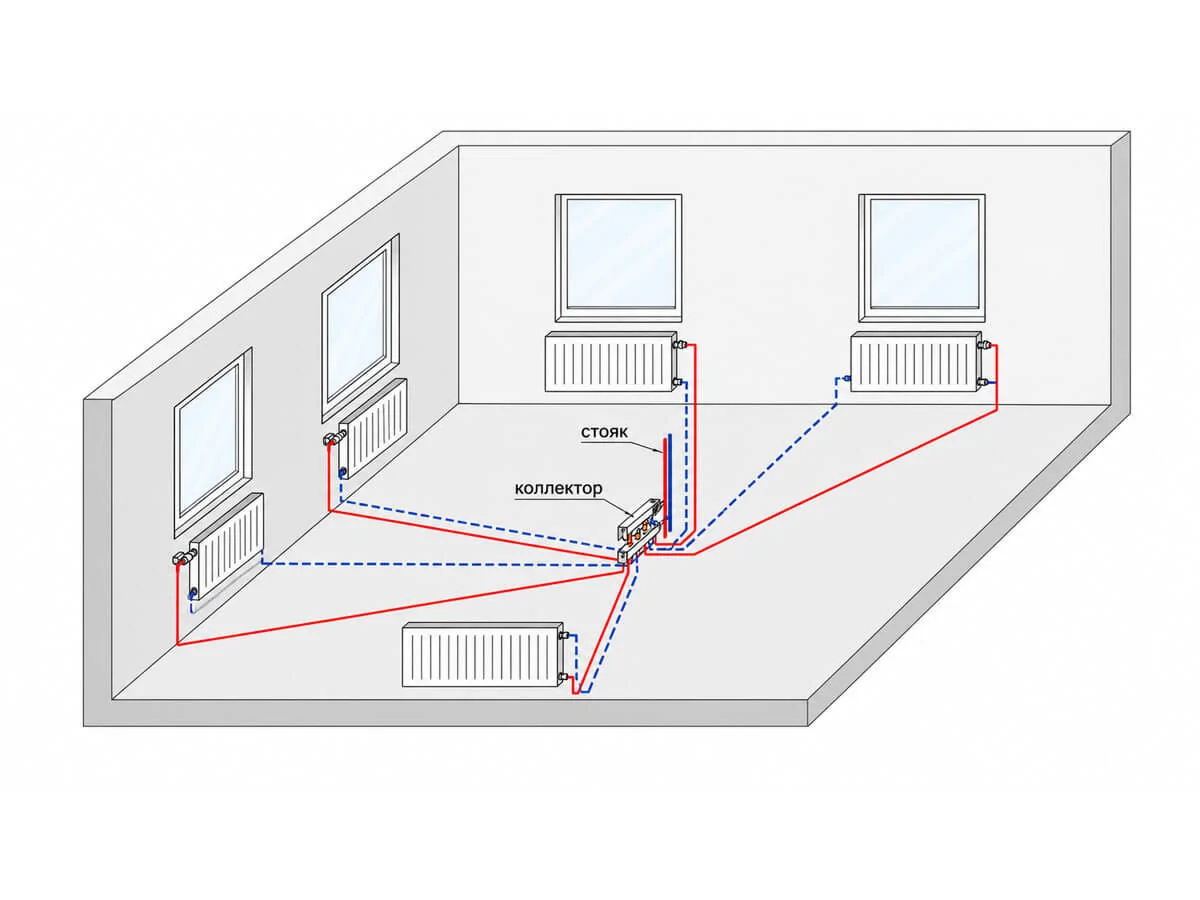

Коллекторная
При коллекторной разводке отопительные контуры подключаются к распределительному узлу – коллектору. При лучевой схеме от коллектора к отдельным радиаторам или группам отопительных приборов прокладываются собственные линии подачи и обратки.
Такая схема позволяет независимо регулировать отдельные ветви отопления дома и при необходимости отключать их. Коллекторный принцип также используется при устройстве водяных теплых полов: петли труб подключают к распределительному коллектору, через который регулируется расход в контуре.
Недостаток решения – большое количество труб и более сложный монтаж по сравнению с простыми схемами. Необходимо также предусмотреть место для коллекторных узлов.

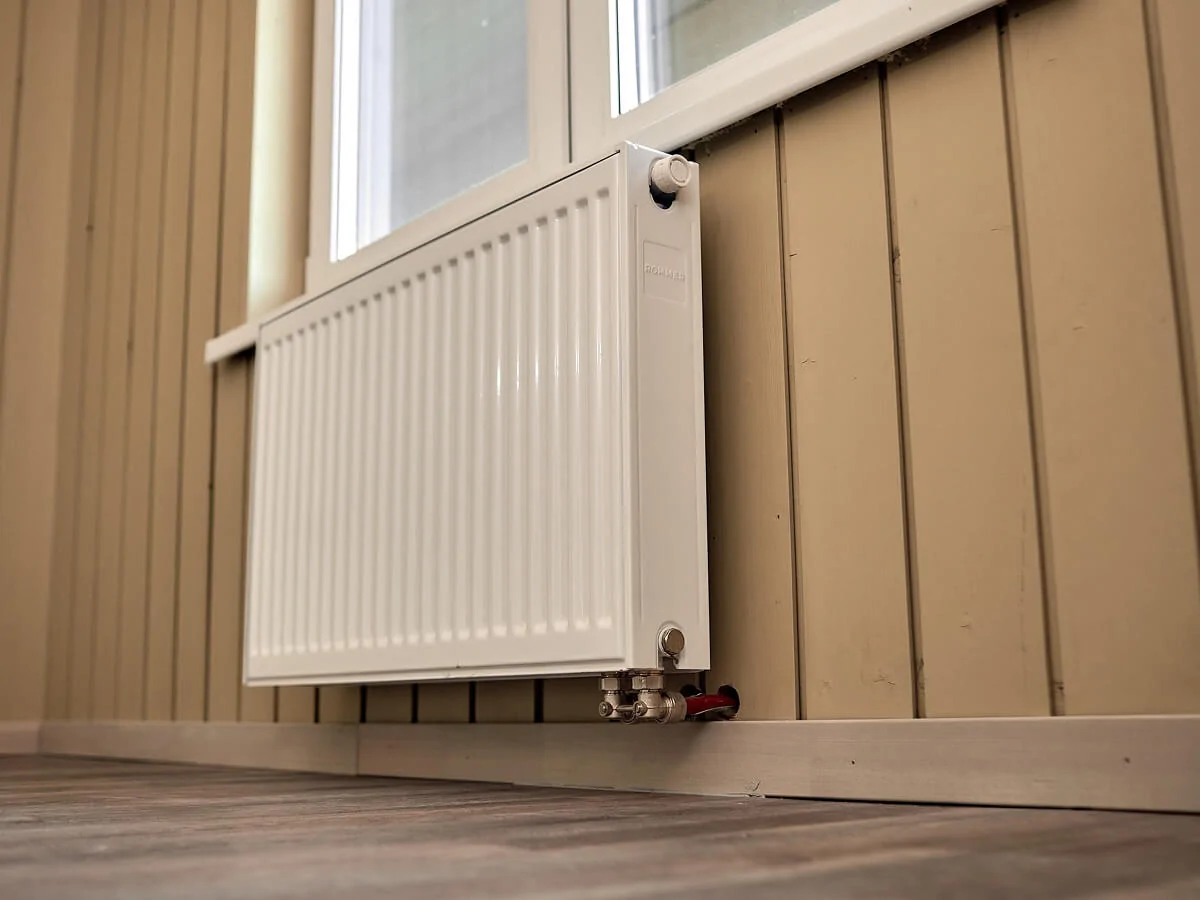

Радиаторное отопление
Радиаторы имеют высокую скорость реакции на изменение температуры теплоносителя, поэтому их теплоотдачу можно сравнительно быстро регулировать.
Радиаторное отопление может быть организовано с различными схемами подключения и разводки трубопроводов. Например, применяют однотрубные и двухтрубные системы, а также коллекторную (лучевую) разводку. При этом понятия «радиаторное отопление» и «двухтрубная система» характеризуют разные особенности системы: первое указывает на тип отопительных приборов, второе — на организацию подключения к подающему и обратному трубопроводам.

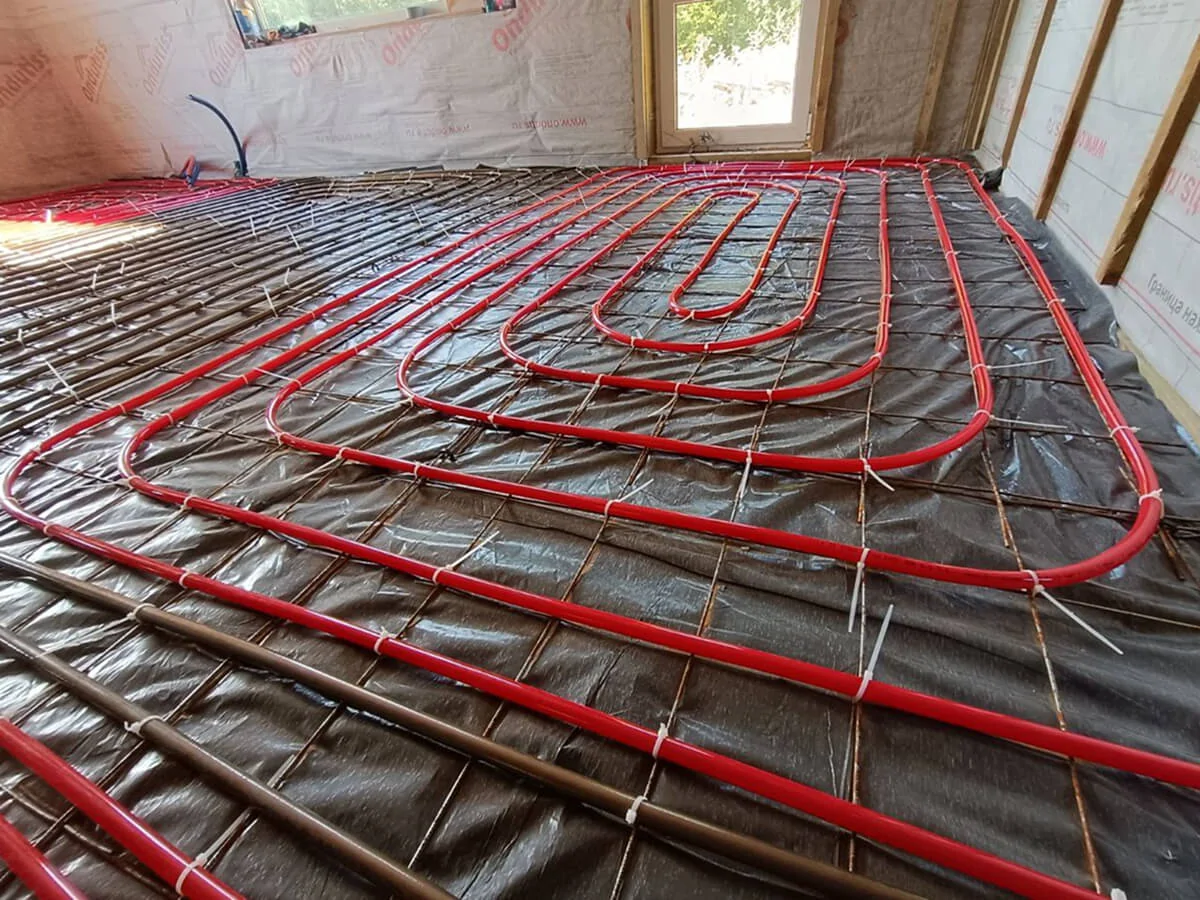

Отопление водяным теплым полом
В системе водяного теплого пола трубы контура распределены по площади помещения. Нагревается поверхность пола, которая передает тепло помещению.
Контуры подключаются к коллектору, через который обеспечивается расчетный расход теплоносителя. Также необходимо поддерживать требуемую температуру воды.
Комбинированная
Для отопления дома можно совместить батареи и водяной теплый пол.
Необходимо согласовать температурные режимы разных ветвей. Для распределения теплоносителя и регулирования температуры могут использоваться коллекторы, насосные и смесительные узлы.
Схему разводки выбирают с учетом площади и этажности дома, числа отопительных приборов, протяженности контуров и требований к регулированию и балансировке.
Ознакомьтесь с популярными товарами
Схема подключения газового котла к системе отопления
Подключение газового котла к отоплению называют обвязкой. Обвязка соединяет его с системой отопления и включает элементы безопасности, регулирования и обслуживания. Их состав и расположение зависят от модели и проекта системы.
Если насос не встроен или система включает несколько контуров, насосное оборудование подбирают отдельно. При недостаточном объеме встроенного расширительного бака устанавливают дополнительный.
Необходимость внешних элементов безопасности зависит от комплектации котла и проекта.
Запорная арматура позволяет отключать газовый котел и отдельные участки для обслуживания. В необходимых местах устанавливают устройства для удаления воздуха, слива и заполнения. Состав и размещение оборудования в котельной определяют с учетом выбранной схемы отопления и требований установки газового котла.
Схема усложняется при одновременном использовании радиаторов отопления, теплого пола и других контуров с разными температурными режимами. Такие контуры необходимо разделять и регулировать независимо.
В разветвленных системах применяют коллекторы, насосные группы, смесительные узлы и при необходимости гидравлическое разделение контуров. Их состав определяют по расчету.
При подключении бойлера косвенного нагрева к одноконтурному газовому котлу нужно предусмотреть управление отоплением и нагревом бойлера.
У двухконтурного газового котла, помимо подачи и обратки отопления, подключаются линии холодного и горячего водоснабжения.
Состав обвязки во многом зависит от того, какой газовый котел будет установлен — настенный или напольный. У настенных котлов насос, расширительный бак и элементы безопасности часто встроены; для напольных моделей часть обвязки может потребоваться отдельно. Ориентироваться необходимо на техническую документацию выбранной модели газового котла.
Обвязку выбирают по типу котла, количеству контуров, объему теплоносителя и гидравлическим характеристикам.
Отопление в частном доме от газового котла своими руками
Часть работ по монтажу водяной системы отопления можно выполнить самостоятельно, если такие работы не относятся к регулируемым и их самостоятельное выполнение допускается требованиями применяемого оборудования. При этом монтаж газового оборудования, его подключение к газопроводу и ввод в эксплуатацию необходимо рассматривать отдельно: к таким работам предъявляются специальные требования.
До начала монтажа системы отопления можно определить расположение радиаторов, предполагаемые трассы труб и места размещения коллекторов и другого оборудования. Окончательную схему выбирают с учетом расчета теплопотерь и гидравлических параметров системы.
При самостоятельном устройстве водяной части особенно важно правильно подобрать диаметры труб и параметры оборудования. Распространенная ошибка – ориентироваться при этом только на площадь дома. Например, производительность циркуляционного насоса зависит не столько от площади здания, сколько от требуемого расхода теплоносителя и сопротивления системы.
После монтажа системы водяные контуры необходимо проверить на герметичность, удалить из них воздух и обеспечить требуемое давление. Перед эксплуатацией при необходимости выполняют балансировку расхода теплоносителя по ветвям и отопительным приборам. Без балансировки часть радиаторов может получать слишком большой расход, тогда как более удаленные участки будут прогреваться хуже.
Отдельные требования относятся к монтажу газового оборудования, его присоединению к газопроводу, устройству отвода продуктов сгорания и вводу в эксплуатацию. Монтаж газового оборудования выполняют с соблюдением действующих требований и документации производителя.
Ошибки при расчете и монтаже системы могут привести к протечкам, неравномерному прогреву помещений, шуму в трубах, недостаточной циркуляции и частым включениям котла. Также возможно нарушение распределения теплоносителя между отдельными ветвями.
Преимущества и недостатки газового отопления
Газовое отопление в частном доме позволяет использовать один котел для обогрева всего дома, а при соответствующей схеме – также для приготовления горячей воды.
К преимуществам газового отопления относятся:
- Автоматическое регулирование температуры. Современный котел может поддерживать заданный режим без постоянного участия владельца, а дополнительная автоматика – управлять отдельными помещениями или отопительными зонами.
- Возможность организовать отопление и ГВС. Для этого применяют двухконтурный газовый котел либо одноконтурную модель совместно с бойлером и соответствующей обвязкой.
- Совместимость с разными отопительными приборами. Газовый котел совместим с радиаторами, водяным теплым полом или комбинированной системой при условии, что схема рассчитана на требуемые температурные и гидравлические режимы.
У газового отопления есть и ограничения:
- Если подключение к газовой магистрали отсутствует, для автономного газоснабжения в некоторых случаях используют газгольдер — резервуар для хранения сжиженного углеводородного газа. Возможность его установки, объем, размещение и схему автономного газоснабжения определяют при проектировании с учетом характеристик объекта и действующих требований.
- Газовое оборудование требует соблюдения требований к установке и эксплуатации, в том числе мер по предотвращению и своевременному обнаружению утечки газа. В зависимости от типа котла необходимо правильно организовать подачу воздуха для горения и отвод продуктов сгорания. Самостоятельно изменять предусмотренную производителем схему установки оборудования нельзя.
- Еще одна особенность – необходимость периодического обслуживания газового котла и других элементов газовой системы. Эффективность использования топлива зависит от характеристик котла, режима его работы и состояния системы отопления.
- Даже при отоплении газом современные системы могут зависеть от электроснабжения. Электроэнергия требуется автоматике, циркуляционным насосам, электрическим приводам регулирующей арматуры и другому энергозависимому оборудованию. При отключении электричества отопление может отключиться, даже если подача газа сохраняется.
- Стоимость складывается не только из цены газового котла: нужно учитывать трубопроводы, радиаторы или теплый пол, арматуру, автоматику, дымоудаление и монтаж. Поэтому сравнивать варианты отопления только по цене котла некорректно.
Грамотно спроектированная система отопления должна обеспечивать комфортную температуру в доме, стабильную работу оборудования и удобное управление отоплением в течение всего сезона. Чтобы учесть особенности конкретного дома и подобрать подходящее техническое решение, рекомендуется обратиться к специалистам «Эколайф». Они помогут разработать проект системы отопления, подобрать необходимое оборудование и выполнить монтаж с учетом требований к его установке и эксплуатации.
