Как подключить греющий кабель

Греющий кабель используют в частных домах для защиты труб и инженерных систем от замерзания. Его устанавливают на водопровод, канализацию, дренажные линии, а также на элементы кровли и водостоки. Такой способ обогрева позволяет поддерживать проходимость труб зимой и предотвращает повреждение системы из-за образования льда.

Правильное подключение греющего кабеля напрямую влияет на его эффективность и безопасность. Ошибки при монтаже могут привести к перегреву, повышенному расходу электроэнергии или выходу системы из строя. Чтобы оборудование работало стабильно и служило длительное время, необходимо соблюдать последовательность установки и учитывать требования электробезопасности.

Греющий кабель – это электрический нагревательный кабель, который преобразует электрическую энергию в тепло. При подаче напряжения по жиле проходит электрический ток, в результате чего происходит нагрев проводника и передача тепла окружающей поверхности.

Греющий кабель применяют в следующих случаях:

• защита от замерзания водопроводных и канализационных труб на участках ввода в дом
• защита дренажных систем
• обогрев кровли и водостоков
• предотвращение образования льда на открытых участках труб

Для стабильной работы система обычно дополняется теплоизоляцией и, при необходимости, терморегулятором, который включает и выключает нагрев в зависимости от температуры окружающей среды.

Существует два основных типа греющих кабелей, которые применяются в частных домах: резистивные и саморегулирующиеся. Они отличаются устройством, принципом работы и условиями эксплуатации.

Состоит из одной или двух металлических жил с постоянным электрическим сопротивлением. Внутри расположена нагревательная жила, изоляционный слой и защитная оболочка кабеля, которая предохраняет провод от влаги и механических повреждений.

К преимуществам относят:

• простую конструкцию
• сравнительно низкую стоимость

Ограничения:

• кабель нельзя пересекать или накладывать друг на друга, поскольку это может привести к перегреву и повреждению изоляции
• при разных условиях охлаждения мощность остается одинаковой, что может снижать эффективность работы

Саморегулирующийся греющий кабель отличается от резистивного конструкцией и принципом работы. Внутри него расположены две токопроводящие жилы, между которыми находится специальная полимерная матрица. Эта матрица изменяет электрическое сопротивление в зависимости от температуры окружающей среды.

Когда температура понижается, сопротивление уменьшается, и кабель выделяет больше тепла. При повышении температуры сопротивление увеличивается, и мощность нагрева снижается.

К преимуществам относят:

• экономичное потребление электроэнергии
• более высокую безопасность при эксплуатации
• снижает риск перегрева
• подходит для сложных участков трубопровода, где условия нагрева могут отличаться

Основные ограничения:

• более высокая стоимость по сравнению с резистивным кабелем
• постепенное снижение мощности с течением времени
• необходимость правильной герметизации концов

Посмотрите наши товары

Хит продаж

Септик Евролос Био 3

• Кол-во человек:
  3
• Производительность, м³/сут:
  6
• Залповый сброс:
  240

Цена: 136 895 руб.

под ключ: 165 895 руб.

Купить в 1 клик Подробнее

Хит продаж

Септик Евролос Био 5

• Кол-во человек:
  5
• Производительность, м³/сут:
  1
• Залповый сброс:
  440

Цена: 149 815 руб.

под ключ: 181 815 руб.

Купить в 1 клик Подробнее

Супер цена

Септик Топас 4

• Кол-во человек:
  4
• Производительность, м³/сут:
  0.8
• Залповый сброс:
  175

Цена: 140 940 руб.

Купить в 1 клик Подробнее

Выбор греющего кабеля для водопровода зависит от условий эксплуатации, длины трубопровода и требуемой мощности нагрева. Неправильный подбор может привести к недостаточному нагреву или избыточному потреблению электроэнергии.

Основные параметры, которые учитывают при выборе:

Мощность указывается в ваттах на метр (Вт/м). Этот показатель определяет количество тепла, которое кабель будет передавать трубе.

Типичные значения мощности:

• 10–16 Вт/м – для систем внутри помещений
• 16–24 Вт/м – для наружных участков при умеренных морозах
• 24–40 Вт/м – для открытых участков и регионов с низкими температурами

Выбор мощности зависит от:

• диаметра трубы
• температуры окружающей среды
• толщины теплоизоляции
• условий монтажа (внутри или снаружи трубы)

Перед покупкой необходимо определить, где будет установлен кабель:

• внутри помещения
• на улице
• в земле
• внутри трубы

Для каждого варианта требуется кабель с подходящей степенью защиты от влаги и механических воздействий.

Длина кабеля должна соответствовать длине трубы и выбранной схеме укладки. При наружном монтаже может укладываться:

• вдоль трубы
• по спирали
• несколькими параллельными линиями

Каждая схема влияет на итоговую длину кабеля и мощность системы.

При выборе учитывают минимальную температуру зимой. Чем ниже температура окружающей среды, тем выше должна быть мощность кабеля и толще теплоизоляция.

Также важно учитывать:

• глубину прокладки трубы
• наличие ветровых нагрузок
• возможность попадания влаги

Решение зависит от условий эксплуатации и требований к системе.

Резистивный кабель подходит, если:

• длина труб известна заранее
• условия эксплуатации одинаковые по всей длине
• требуется бюджетное решение
• используется терморегулятор

Саморегулирующийся кабель подходит, если:

• условия нагрева отличаются на разных участках
• труба проходит через холодные и теплые зоны
• требуется повышенная надежность
• необходимо снизить риск перегрева

Перед началом монтажа кабеля необходимо подготовить инструменты, рассчитать длину кабеля и проверить состояние труб. Подготовительный этап влияет на качество монтажа и долговечность системы.

Для монтажа потребуется стандартный набор инструментов и дополнительных материалов.

Основные инструменты:

• рулетка
• строительный нож
• ножницы или кусачки
• отвертки
• пассатижи
• мультиметр
• изоляционная лента

Дополнительные материалы:

• алюминиевая монтажная лента
• теплоизоляция для труб
• пластиковые стяжки
• герметичные муфты
• терморегулятор (при необходимости)
• питающий кабель
• защитный автомат и УЗО

Длина зависит от способа монтажа и схемы укладки. Ошибка в расчетах может привести к недостаточному обогреву или перерасходу материалов.

Для расчета необходимо:

1. Измерить длину трубы
2. Определить способ укладки
3. Учесть дополнительные участки (углы, краны, соединения)

Пример расчета при разных способах монтажа:

Точный коэффициент для спиральной укладки зависит от шага витков и диаметра трубопровода.

Перед укладкой поверхность должна быть подготовлена. Неправильная подготовка может привести к повреждению изоляции и снижению эффективности нагрева.

Основные действия:

• очистить поверхность от грязи и пыли
• удалить острые выступы и заусенцы
• проверить целостность
• при необходимости устранить протечки

Особенности подготовки зависят от материала:

Металлические трубы:

• удалить ржавчину
• при необходимости нанести защитное покрытие
• использовать алюминиевую ленту для улучшения теплоотдачи

Пластиковые трубы:

• проверить отсутствие механических повреждений
• не использовать острые крепежные элементы
• избегать сильного натяжения

Подготовка поверхности обеспечивает равномерный нагрев и снижает риск повреждения во время эксплуатации.

Способ монтажа выбирают в зависимости от типа трубы и условий эксплуатации. В частных домах используют два варианта: установка снаружи и внутри трубы.

Этот способ применяется чаще всего для коммуникаций, расположенных на улице, в подвале или в неотапливаемых помещениях. Нагревательный элемент укладывают на поверхность и закрывают теплоизоляцией.

Основные варианты укладки:

• Линейная укладка – элемент располагают вдоль поверхности. Подходит для небольших диаметров и требует минимального расхода материала.
• Укладка несколькими линиями – выполняется двумя или тремя параллельными линиями. Используется для больших диаметров или при необходимости увеличить мощность нагрева.
• Спиральная укладка – выполняется по спирали. Применяется при низких температурах или при больших диаметрах, обеспечивает более равномерный прогрев и увеличивает длину линии.

При наружном монтаже важно соблюдать равномерное расстояние между витками и избегать сильного натяжения.

Этот способ используют реже – при отсутствии доступа к трубе снаружи или при уже установленном трубопроводе.

Основные требования:

• использовать изделия, предназначенные для внутреннего монтажа
• для питьевого водопровода использовать только кабели с оболочкой, допускающей контакт с питьевой водой
• выполнять ввод через герметичный узел
• обеспечивать надежную герметизацию соединений
• применять монтаж только на участках с минимальным количеством изгибов

Следует учитывать, что внутренний монтаж уменьшает диаметр трубы и требует аккуратной установки.

Кабель разматывают по всей длине трубы и укладывают по выбранной схеме (линейной или спиральной).

При укладке необходимо:

• располагать кабель без перекручиваний
• избегать сильного натяжения
• обеспечивать плотное прилегание к поверхности трубы
• не допускать пересечения кабеля (для резистивного типа)
• соблюдать равномерный шаг витков при спиральной укладке

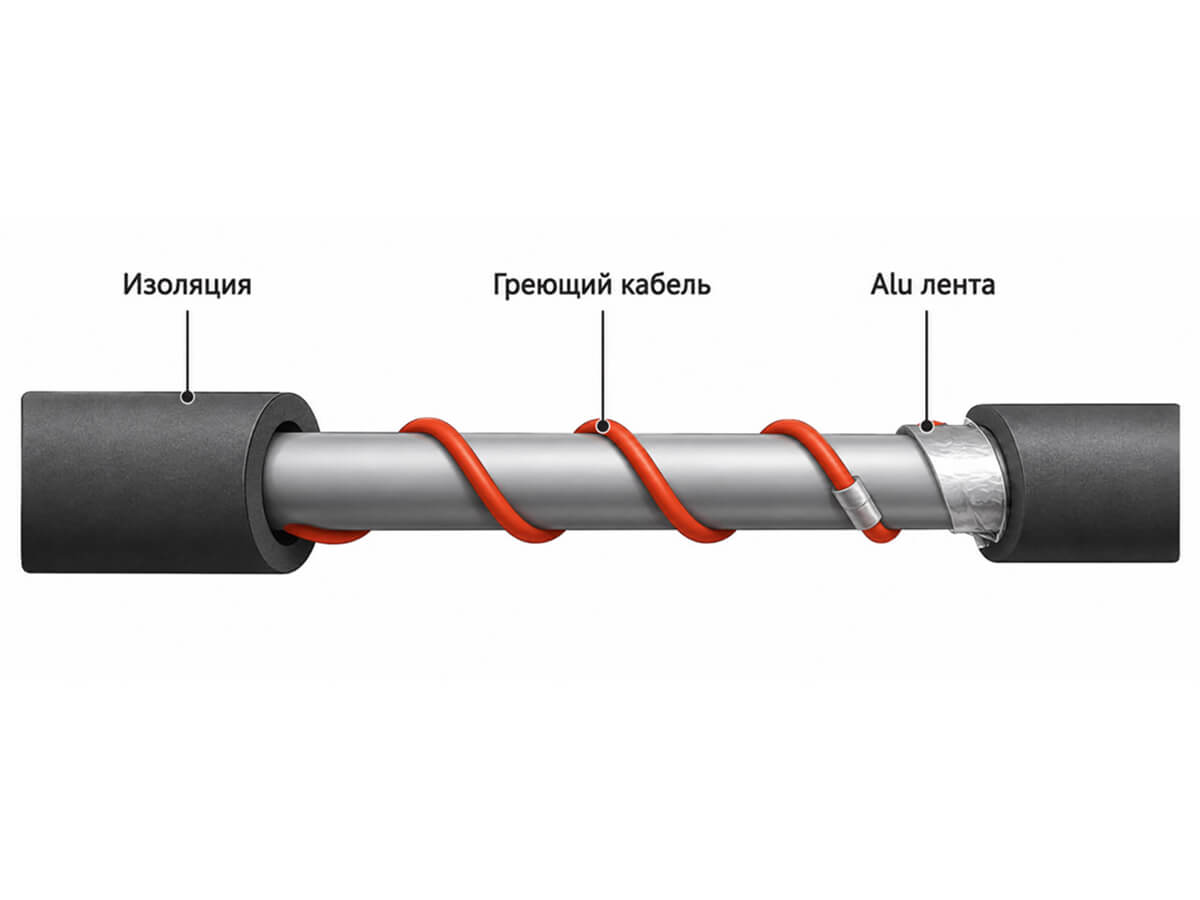

Кабель закрепляют на трубе с помощью алюминиевой монтажной ленты, пластиковых стяжек или специальных крепежных элементов.

При фиксации необходимо:

• закреплять кабель через каждые 20–30 см
• избегать чрезмерного давления
• не использовать металлические крепления без защитного слоя

Алюминиевая лента дополнительно улучшает теплоотдачу.

Датчик размещают между витками кабеля на участке с наибольшим риском замерзания и фиксируют алюминиевой лентой.

После фиксации кабеля трубопровода закрывают теплоизоляцией для повышения эффективности обогрева труб (например, вспененным полиэтиленом, минеральной ватой или пенополистиролом).

При установке необходимо:

• полностью закрыть кабель
• исключить зазоры
• обеспечить защиту от влаги

Толщину теплоизоляции выбирают с учетом температуры окружающей среды и диаметра трубы. Без качественной теплоизоляции даже мощный греющий кабель может не обеспечить защиту трубы от замерзания при сильных морозах.

Греющий кабель соединяют с питающим через герметичную муфту.

При подключении необходимо:

• подготовить концы кабелей
• соединить жилы по схеме
• проверить надежность контактов
• защитить места соединения от влаги и механических воздействий

Питание подключают к терморегулятору, затем подсоединяют греющий кабель и датчик температуры, после чего настраивают температурные параметры.

Перед тем как подключить нагревательный кабель к сети, необходимо установить защитные устройства и проверить правильность соединений.

Подключение выполняют через защитные устройства:

• отдельную линию питания
• автоматический выключатель
• устройство защитного отключения (УЗО)
• заземление

Для наружных систем обогрева применять УЗО с током утечки не более 30 мА.

Перед подачей питания проверяют правильность соединений.

После включения системы обогрева проверяют:

• равномерность нагрева
• отсутствие перегрева
• работу терморегулятора

Ознакомьтесь с популярными товарами

Септик БиоДека 5 П-800

• Кол-во человек:
  5
• Производительность, м³/сут:
  1
• Залповый сброс:
  250

Цена: 167 096 руб.

под ключ: 203 096 руб.

Купить в 1 клик Подробнее

Хит продаж

Септик Топас 5

• Кол-во человек:
  5
• Производительность, м³/сут:
  1
• Залповый сброс:
  220

Цена: 167 040 руб.

Купить в 1 клик Подробнее

Септик Vodanoff S 3

• Кол-во человек:
  3
• Производительность, м³/сут:
  0.6
• Залповый сброс:
  130

Цена: 99 900 руб.

под ключ: 130 900 руб.

Купить в 1 клик Подробнее

Саморегулирующийся греющий кабель можно отрезать на нужную длину, но только в местах, указанных производителем. После резки необходимо обеспечить надежную герметизацию конца, чтобы предотвратить попадание влаги и короткое замыкание.

Основные требования при подготовке:

• отрезать по разметке производителя
• аккуратно снять наружную изоляцию, не повреждая внутренние жилы
• герметизировать конец специальной концевой муфтой или дополнительно защитить его термоусадочной трубкой
• соединять питающую линию через комплектные или заводские муфты

При подключении следует учитывать:

• допускается укладка на участках с разной температурой
• у некоторых саморегулирующихся кабелей допускается кратковременное соприкосновение витков, но возможность перекрытия необходимо уточнять в инструкции производителя
• рекомендуется использовать терморегулятор для снижения энергопотребления
• при длинных участках учитывать суммарную мощность системы

В первые минуты после включения возможно кратковременное увеличение потребляемой мощности, что связано с низкой температурой окружающей среды.

При подключении греющего кабеля необходимо соблюдать следующие требования:

• подключать кабель через автоматический выключатель и устройство защитного отключения (УЗО)
• обеспечивать надежное заземление, особенно при использовании металлических труб
• защищать все соединения от попадания влаги, особенно при установке на улице или в земле
• использовать кабель только по назначению и в условиях, для которых он рассчитан
• не применять поврежденный кабель и не подвергать его механическим нагрузкам
• не включать кабель без теплоизоляции, если она предусмотрена конструкцией
• перед каждым сезоном эксплуатации проверять состояние системы, включая целостность изоляции, крепления, защитные устройства и работу терморегулятора

Ошибки при установке греющего кабеля могут привести к неравномерному нагреву, повышенному расходу электроэнергии или повреждению системы. Большинство проблем возникает из-за несоблюдения технологии монтажа.

Неправильный выбор кабеля снижает эффективность работы системы.

Распространенные ошибки:

• выбор кабеля недостаточной мощности
• использование кабеля, не рассчитанного на наружные условия
• применение обычного кабеля для внутреннего монтажа
• игнорирование температурных условий эксплуатации

Такие ошибки могут привести к тому, что вода в трубах может замерзнуть даже при работающей системе.

Нарушение правил укладки часто приводит к перегреву или повреждению кабеля.

Основные ошибки:

• пересечение резистивного кабеля
• слишком сильное натяжение
• неравномерный шаг спирали
• укладка кабеля на загрязненную поверхность

Также опасно оставлять кабель без фиксации – со временем он может сместиться и повредиться.

Ошибки при электрическом подключении могут привести к короткому замыканию или отказу системы.

Наиболее частые ошибки:

• неправильное соединение жил
• отсутствие герметизации соединений
• подключение без защитных устройств
• использование неподходящего питающего кабеля

Такие нарушения повышают риск выхода оборудования из строя.

Недостаточная теплоизоляция снижает эффективность системы и увеличивает расход электроэнергии.

Распространенные ошибки:

• использование слишком тонкой изоляции
• наличие зазоров между сегментами
• намокание теплоизоляционного материала
• отсутствие защиты от влаги

Нарушение технологии монтажа приводит к техническим и финансовым проблемам.

Возможные последствия:

• замерзание труб
• повреждение кабеля
• повышенное энергопотребление
• выход системы из строя
• необходимость повторного монтажа

Соблюдение инструкции и использование подходящих материалов снижает риск ошибок и обеспечивает стабильную работу системы на протяжении всего срока эксплуатации.

Эффективность системы обогрева труб в реальных условиях чаще определяется не мощностью кабеля, а качеством теплоизоляции и общими теплопотерями участка. Поэтому при ограниченном бюджете разумнее сначала обеспечить достаточную изоляцию трубы, и только затем выбирать мощность кабеля.

• Это не обязывает вас сделать покупку
• Инженер произведет расчет участка
• Озвучит стоимость земляных работ
• Проконсультирует в выборе септика
• Озвучит сроки и длительность работ
• Предоставит скидку на монтаж

Вызвать инженера

Проверка и настройка расширительного бака

14.05.2026

Расширительный бак – обязательный элемент отопления частного дома. Он компенсирует расширение воды при нагреве и поддерж...

Однофазная и трехфазная ток: в чем разница между 220 и 380 В

14.05.2026

При строительстве дома вопрос подключения электричества влияет не только на освещение и работу бытовой техники, но и на ...

Как найти хорошего электрика

14.05.2026

Работы с электропроводкой относятся к категории повышенной опасности, поэтому ошибки при выборе специалиста могут привес...
