Уклон канализации на 1 метр по СП: как правильно рассчитать
Уклон канализационной трубы – один из ключевых параметров при устройстве внутренней и наружной канализации в частном доме. Он определяет скорость движения сточных вод и напрямую влияет на работоспособность канализационной системы. При недостаточном уклоне скорость движения воды в трубе снижается, твердые частицы оседают внутри трубы и образуют засоры. При чрезмерном угле наклона жидкость уходит слишком быстро, а загрязнения не успевают уноситься потоком, что также приводит к накоплению отложений.
Угол наклона не выбирается произвольно. Он регламентирован строительными нормативами — действующими СП (сводами правил), содержащими обязательные нормы и правила, устанавливающие минимальные допустимые значения для труб разного диаметра. Соблюдение этих норм позволяет обеспечить стабильную работу канализации и предотвращение засоров, а также снизить необходимость переделок.
Перед началом монтажа важно понимать, какой угол наклона требуется на каждый метр трубы, как определить нормативное значение и как выполнить расчет для конкретного участка. Это позволяет заранее избежать типовых ошибок и обеспечить правильную работу всей системы.
Сколько должен быть уклон канализации на 1 погонный метр
Уклон канализационной трубы указывается в долях или сантиметрах на каждый метр. Например, уклон 0,02 означает перепад высоты 2 см на 1 метр трубы. Конкретное значение зависит от диаметра трубы: чем меньше диаметр, тем больше требуется уклон для нормального движения сточных вод, а если больше диаметр трубы, то допускается меньший уклон.
Ниже приведены краткие ориентиры по наиболее распространенным диаметрам труб, используемым в частных домах.
Рассмотрим уклон труб разных размеров:
- 50 мм – 3 см на 1 метр (0,03). Используется для раковин, душа, ванны и бытовой техники. На практике допускается 3–3,5 см/м.
- 110 мм – 2 см на 1 метр (0,02). Применяется для стояков и основных канализационных линий. Для наружных участков – 2–2,5 см/м.
- 32 мм – 3,5 см на метр (0,035) и 40 мм – 3 см на метр (0,03). Используются для отдельных приборов с небольшим объемом стоков.
- 150 и 160 мм – 1 см на 1 метр (0,01). Применяются в наружной канализации и при больших объемах стоков.
Значения, приведенные выше, относятся к минимально допустимым. Точные нормативные показатели и их обоснование рассматриваются в следующем разделе, где приведены требования действующих сводов правил и таблицы минимальных уклонов для различных диаметров труб.
Нормативный уклон канализации по СП
Уклон трубы канализации определяется не только практическими рекомендациями, но и требованиями действующих строительных нормативов. Основные нормы приведены в СП 30.13330 «Внутренний водопровод и канализация зданий» (актуализированный СНиП 2.04.01-85) и СП 32.13330 «Канализация. Наружные сети и сооружения» (актуализированный СНиП 2.04.03-85). Эти нормативные документы устанавливают минимально допустимые углы наклона для труб разного диаметра, которые обеспечивают самотечное движение сточных вод.
Минимальные значения используются как ориентиры при проектировании, однако для наружных сетей допускается их уменьшение при выполнении гидравлического расчета. Они учитывают скорость потока жидкости, заполнение трубы и способность потока переносить загрязнения без образования отложений.
Таблица минимальных значений
Ниже приведены минимальные уклоны канализационных труб, используемые при расчете бытовых систем канализации частного дома.
| Диаметр трубы | Минимальный уклон | Уклон в см на 1 метр |
|---|---|---|
| 32 мм | 0,035 | 3,5 см |
| 40 мм | 0,03 | 3 см |
| 50 мм | 0,03 | 3 см |
| 75 мм | 0,02 | 2 см |
| 100–110 мм | 0,02 | 2 см |
| 150 мм | 0,01 | 1 см |
| 160 мм | 0,01 | 1 см |
| 200 мм | 0,008 | 0,8 см |
Эти значения считаются минимальными допустимыми. Уменьшение уклона ниже нормативного приводит к снижению скорости движения воды и накоплению осадка внутри труб. В результате повышается риск образования засоров и необходимости частой прочистки системы.
Помимо минимального, существует понятие рекомендуемого или оптимального уклона. В ряде случаев допускается увеличение угла наклона относительно минимального значения. Это может потребоваться при наличии длинных горизонтальных участков, большом количестве поворотов или если трубы испытывают повышенную нагрузку.
Однако чрезмерное увеличение также нежелательно, поскольку уклон не должен превышать допустимые значения. При слишком крутом уклоне жидкость движется быстрее твердых частиц, что приводит к их оседанию внутри трубы. Поэтому при проектировании важно соблюдать баланс между минимальным и максимальным уклоном, выбирая оптимальное значение для конкретных условий.
В отдельных случаях допускаются отклонения от стандартных. Например, при реконструкции существующих систем или при ограничениях по высоте перекрытий. Такие решения должны быть обоснованы расчетами и учитывать условия эксплуатации системы.
Нормы используются как исходные данные для расчета уклона на конкретных участках трубопровода. Далее требуется определить общий перепад высоты на всей длине канализационного трубопровода, что выполняется с помощью простых расчетов.
Посмотрите наши товары
Как рассчитать уклон канализационной трубы
Расчет уклона трубопровода позволяет определить перепад высоты между начальной и конечной точками трубопровода. Он выполняется на основе нормативного уклона для выбранного диаметра трубы и фактической длины участка.
Основой служит простая зависимость: перепад высоты равен произведению длины трубы на нормативный уклон.
Формула
Используется следующая формула:
Перепад высоты = Длина трубы × Уклон
Где:
- длина трубы указывается в метрах;
- уклон берется из нормативной таблицы (в долях);
- результат получается в метрах и обычно переводится в сантиметры.
Например, если используется труба диаметром 110 мм с уклоном 0,02, это означает, что на каждый метр трубы требуется перепад высоты 2 см.
Расчет уклона на конкретную длину трубы
Рассмотрим типовой пример для участка 6 метров.
Исходные данные:
- диаметр трубы: 110 мм;
- нормативный уклон: 0,02;
- длина трубы: 6 м.
6 м × 0,02 = 0,12 м
Полученный результат составляет 0,12 метра, что соответствует 12 см перепада высоты между началом и концом трубы. Таким образом, если начало трубы расположено на определенной отметке, конец должен быть ниже на 12 см.
Типовые примеры
Пример 1. Участок длиной 3 метра, труба 50 мм
Нормативный уклон для трубы 50 мм – 0,03.
3 м × 0,03 = 0,09 м
Перепад высоты составляет 9 см.
Используется при подключении раковины или душевой к основному стояку.
Пример 2. Участок длиной 8 метров, труба 110 мм
Нормативный уклон – 0,02.
8 м × 0,02 = 0,16 м
Перепад высоты составляет 16 см.
Такой подсчет характерен для горизонтального фрагмента между стояком и выводом наружной канализации.
Пример 3. Участок длиной 12 метров, труба 160 мм
Нормативный уклон – 0,01.
12 м × 0,01 = 0,12 м
Перепад высоты составляет 12 см.
Этот вариант часто используется при устройстве наружной канализации от дома до септика или колодца.
Приведенные расчеты носят примерный характер и используются для демонстрации принципа определения уклона канализационных труб. Для выполнения точных расчетов с учетом условий конкретного объекта рекомендуется обратиться к специалистам компании Эколайф.
Как сделать правильный уклон канализации
Расчет уклона – только первый этап. Важно правильно перенести рассчитанные значения на место монтажа и обеспечить стабильное положение трубы по всей длине. Ошибки на этапе разметки или укладки приводят к изменению уклона и нарушению работы системы.
Работа выполняется последовательно: сначала подготавливается трасса, затем выполняется разметка и контроль уклона при монтаже.
Подготовка трассы
Перед укладкой труб необходимо определить путь прохождения канализации и отметить начальную и конечную точки. Внутри дома такими точками обычно являются выход из сантехнического прибора и вход в стояк или выпуск из здания. На улице – выпуск из дома и приемный колодец или септик.
На этом этапе важно учитывать длину участка и возможные препятствия: балки, фундамент, другие коммуникации. Чем меньше поворотов на трассе, тем стабильнее работает система и тем проще выдержать нормативный уклон.

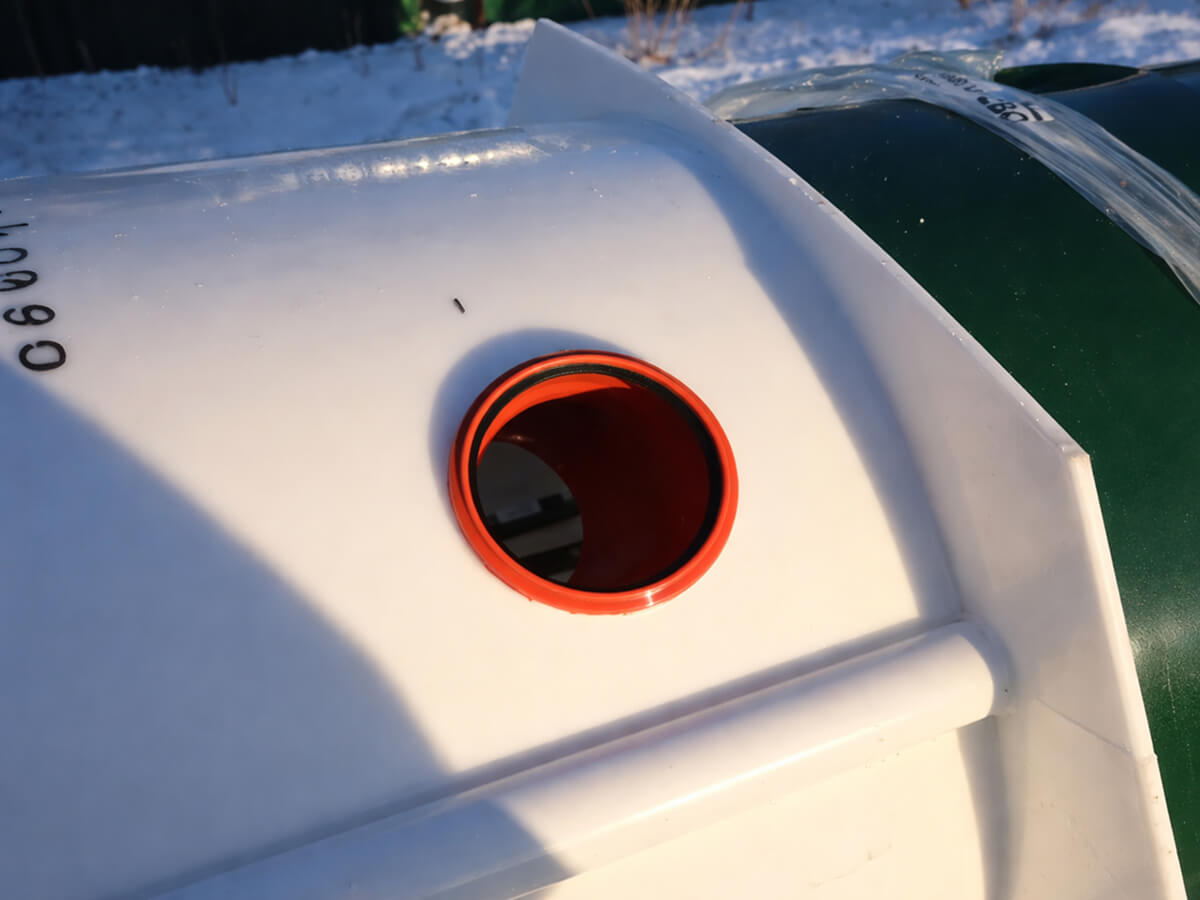

Также заранее рассчитывается высота выхода трубы из дома. Ошибка на этом этапе может привести к тому, что труба окажется слишком высоко или слишком низко относительно септика.
Разметка уклона
После определения трассы выполняется разметка уклона. Она позволяет задать точное положение трубы до начала укладки.
Для разметки используются следующие инструменты:
- строительный уровень
- гидроуровень
- лазерный уровень или нивелир
- разметочный шнур
Сначала определяется отметка начала трубы. Затем по рассчитанному перепаду высоты отмечается положение конечной точки. Между ними натягивается шнур, который служит ориентиром при укладке труб.
Если промежуток длинный, дополнительно устанавливаются промежуточные отметки через каждые 1–2 метра. Это позволяет избежать локальных провисаний трубы.
Контроль уклона при монтаже

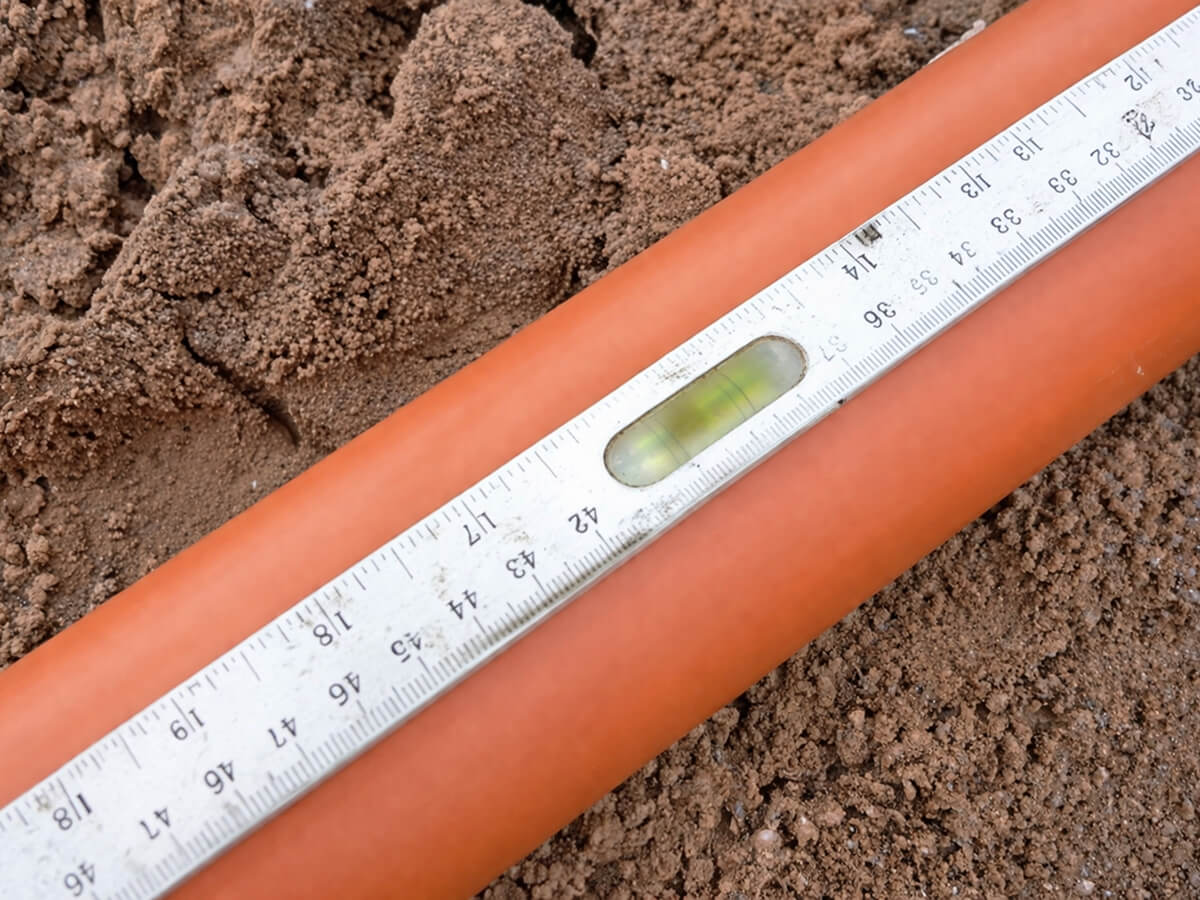

Во время укладки трубы уклон необходимо контролировать на каждом этапе. Недостаточно задать уклон только в начале и конце – важно выдержать его по всему отрезку.
Контроль выполняется после укладки каждой трубы или отдельного сегмента. Проверяется соответствие положения трубы разметке и отсутствие провисаний между опорами.
Для внутренней канализации трубы обычно укладываются на специальные крепления или хомуты. Их размещают с шагом, достаточным для предотвращения деформации трубы под собственным весом.

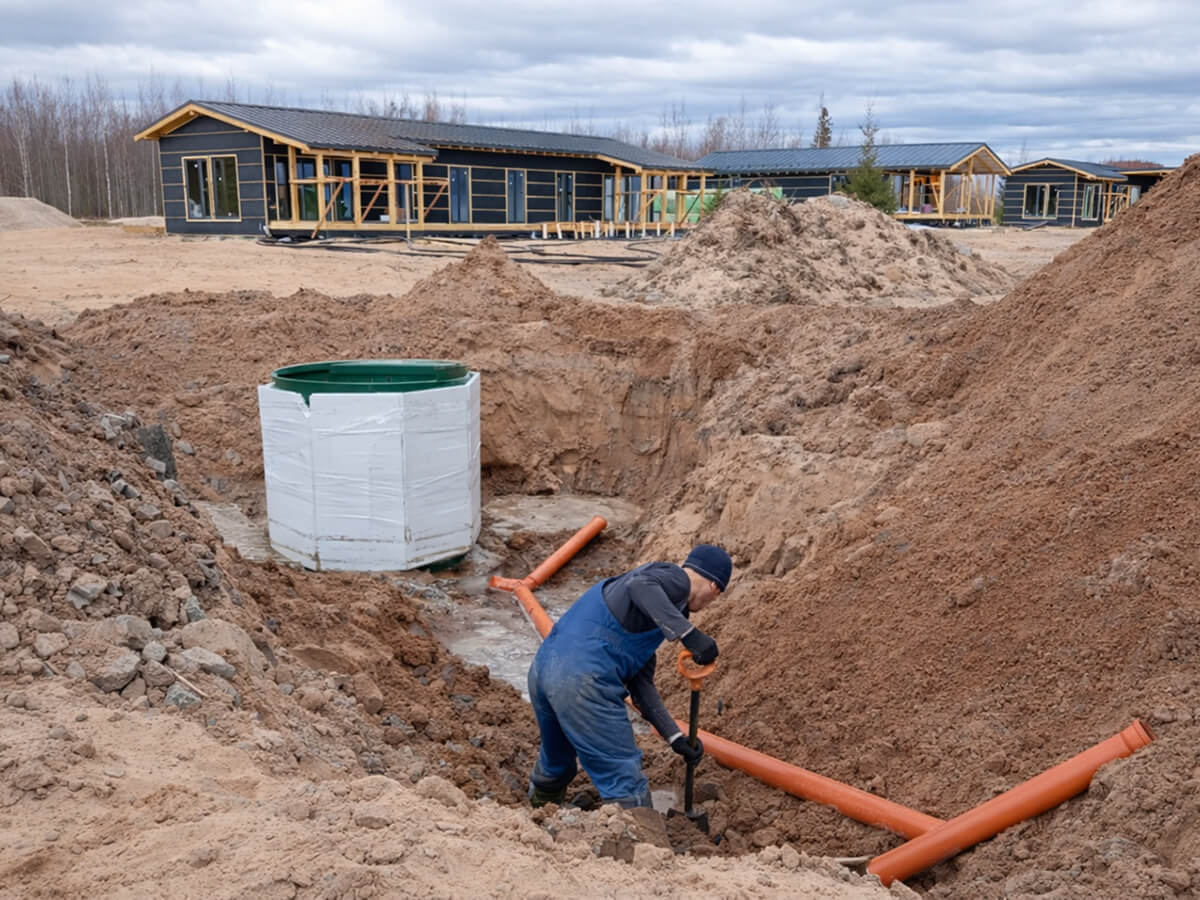

Для наружной канализации труба укладывается на подготовленную песчаную подушку. Песчаная подушка выравнивается по заданному уклону, после чего труба фиксируется и засыпается.
Проверка после укладки
После завершения монтажа выполняется итоговая проверка уклона. Она позволяет выявить отклонения, которые могли возникнуть при соединении труб или засыпке траншеи.
Проверка проводится повторным измерением высоты начальной и конечной точек, а также промежуточных участков. При обнаружении провисаний или участков с обратным уклоном необходимо устранить дефекты до начала эксплуатации системы.
Дополнительно выполняется пробный слив воды. Он позволяет убедиться, что вода свободно проходит по трубопроводу и не задерживается на отдельных участках.
Ознакомьтесь с популярными товарами
Ошибки при выборе уклона канализации
Ошибки при выборе уклона чаще всего связаны с отклонением от нормативных значений или неправильным выполнением расчетов. Даже небольшие неточности приводят к нарушению работы системы и увеличению риска засоров.
Слишком маленький уклон
Недостаточный уклон – одна из наиболее распространенных ошибок. В этом случае скорость движения сточных вод уменьшается, тяжелые частицы оседают на стенках трубы и постепенно образуют отложения.
Такая проблема особенно часто возникает на длинных горизонтальных участках. Со временем просвет трубы уменьшается, появляются засоры и возможно появление неприятных запахов, требуется регулярная прочистка.
Слишком большой уклон
Чрезмерный уклон также считается ошибкой. При слишком крутом уклоне вода движется быстрее твердых частиц. В результате жидкость уходит вперед, а загрязнения остаются внутри трубы.
Это приводит к накоплению осадка и образованию плотных отложений, которые сложно удалить без механической прочистки.
Неправильный расчет длины
Иногда расчет выполняется только по прямому расстоянию между точками, без учета поворотов и соединений. В результате фактическая длина трубы оказывается больше расчетной, а уклон – меньше требуемого.
Такая ошибка приводит к снижению скорости движения воды и появлению локальных застойных участков.
Игнорирование нормативов
Использование произвольных значений уклона без опоры на требования СП приводит к нестабильной работе канализации. Это особенно критично при проектировании наружных сетей и длинных трубопроводов.
Нормативные значения разработаны с учетом характеристик сточных вод и условий эксплуатации, поэтому их соблюдение снижает риск ошибок.
Ошибки при монтаже
Даже при правильном расчете уклон может быть нарушен во время укладки труб. Основные причины – провисание труб, неровное основание или недостаточное количество креплений.
Такие дефекты создают участки с обратным уклоном или локальными перепадами высоты, где происходит накопление загрязнений.
Дополнительные факторы, влияющие на работу канализации
При проектировании и эксплуатации канализации важно учитывать не только уклон труб, но и ряд дополнительных факторов, которые напрямую влияют на эффективность всей системы. В большинстве случаев специалисты рекомендуют учитывать особенности грунта, тип используемых материалов и условия эксплуатации помещений.
Одним из распространенных явлений считается заиливание труб. Оно возникает из-за застоя воды и накопления осадка внутри трубопровода. Такая ситуация чаще возникает при неправильном уклоне, наличии коротких участков или при использовании труб с неподходящим диаметром. В результате снижается эффективность работы системы и возрастает вероятность образования засоров.
Для предотвращения подобных ситуаций рекомендуется применять современные пластиковые трубы, включая изделия из ПВХ. Они имеют гладкие внутренние стенки, что уменьшает сопротивление потоку и снижает вероятность накопления загрязнений. В некоторых случаях также используются чугунные трубы, особенно в системах с повышенными нагрузками или при реконструкции старых инженерных сетей.
Учет особенностей оборудования и конструкции
Работа системы канализации тесно связана с установленным сантехническим и инженерным оборудованием. Например, при подключении унитаза, умывальников или других санитарных приборов важно учитывать величину расхода воды и длину трубопровода. Неправильная установка или отсутствие дополнительных элементов может вызывать застой воды и снижать общую надежность системы.
В отдельных случаях применяются дополнительные устройства, такие как насосы или обратный клапан. Они используются в ситуациях, когда невозможно обеспечить естественный уклон или когда система расположена ниже уровня основного коллектора. Такие решения особенно актуальны для подвальных помещений или объектов загородного строительства.
Также важно учитывать конструкцию основания и способ прокладки труб. При наружной установке рекомендуется тщательно выравнивать основание и учитывать свойства грунта. Это позволяет обеспечить необходимую точность монтажа и стабильность положения труб.
Значение регулярного обслуживания системы
Даже при правильном проектировании канализация требует периодического контроля и обслуживания. Проверка состояния труб, соединений и оборудования позволяет своевременно выявить возможные проблемы и предотвратить серьезные повреждения.
Регулярное обслуживание включает:
- проверку герметичности соединений
- очистку участков, где возможен застой
- контроль состояния оборудования
- проверку работоспособности клапанов и насосов
Такие меры позволяют поддерживать стабильную работу системы и продлить срок службы трубопровода на многие годы.
Правильный уклон канализационной трубы обеспечивает стабильное движение сточных вод и снижает риск засоров. Значения уклонов должны соответствовать требованиям СП и подбираться с учетом диаметра трубы и длины участка. Перед монтажом необходимо выполнить расчет перепада высоты и точно перенести его на трассу. Соблюдение нормативов и контроль уклона на всех этапах монтажа позволяют избежать переделок и обеспечить надежную работу системы отвода сточных вод.
