Как правильно сделать водяной теплый пол: пошаговая инструкция
Водяной теплый пол используется как основная или дополнительная система отопления в частных домах и коттеджах. Он обеспечивает равномерное распределение тепла по поверхности пола. Самостоятельный монтаж теплого пола возможен при соблюдении технологии и правильном подборе материалов. Ошибки на этапе проектирования или укладки могут привести к неисправностям. В статье рассмотрены устройство водяного теплого пола, основные виды систем, правила расчета и последовательность монтажа, включая подготовку основания, укладку труб и запуск.
- Что такое водяной теплый пол и как он устроен
- Виды систем водяного теплого пола
- Проектирование и расчет теплого пола
- Материалы и комплектующие для теплого пола
- Подготовка основания перед монтажом
- Монтаж водяного теплого пола своими руками: пошаговая инструкция
- Подключение водяного теплого пола к системе отопления
- Типичные ошибки при монтаже теплого пола
Что такое водяной теплый пол и как он устроен
Теплый водяной пол в частном доме – это система отопления, в которой тепло передается в комнату через поверхность пола за счет циркуляции горячей воды по трубам, уложенным под покрытием. В отличие от радиаторного отопления, тепло распределяется по всей площади пола, а не концентрируется в отдельных точках. Это уменьшает перепады температуры по высоте.
Основными элементами являются трубы теплого пола, коллектор для распределения теплоносителя, теплоизоляционный слой и защитная стяжка или настильная конструкция. Трубы укладываются по заданной схеме и подключаются к коллектору, который регулирует подачу воды и балансирует работу контуров. Теплоизоляция размещается под трубами и уменьшает потери тепла вниз, направляя его в комнату.
Преимущества водяного теплого пола
- равномерный прогрев по всей площади пола без выраженных холодных зон;
- возможность работы при более низкой температуре теплоносителя, что повышает эффективность котла при правильной настройке;
- снижение расхода топлива или электроэнергии при корректной эксплуатации;
- скрытая установка труб без размещения радиаторов на стенах.
Недостатки водяного теплого пола
- сложность монтажа и необходимость предварительных расчетов параметров;
- риск неравномерного нагрева при ошибках в выборе шага или длины контуров;
- необходимость достаточной высоты пола для размещения теплоизоляции и стяжки;
- увеличение нагрузки на перекрытия из-за веса конструкции;
- трудоемкий ремонт при повреждении труб, связанный с вскрытием конструкции пола.
Принцип работы
Работа водяного теплого пола основана на циркуляции теплоносителя по трубам, уложенным внутри конструкции пола. Нагретая вода поступает от источника тепла в коллектор, после чего распределяется по контурам. По мере движения по трубам вода постепенно отдает тепло поверхности пола и охлаждается.
Температура теплоносителя в теплом полу обычно ниже, чем в радиаторном отоплении. Это снижает тепловые потери и уменьшает риск перегрева покрытия. После прохождения контура охлажденная вода возвращается обратно к источнику тепла для повторного нагрева.
Посмотрите наши товары
Виды систем водяного теплого пола
По типу системы
Классическая система с котлом и коллектором
Наиболее распространенный вариант, при котором нагретый теплоноситель подается по трубам от котла через распределительный коллектор. Подходит для частных домов и обеспечивает равномерный обогрев помещений при сравнительно низких затратах на эксплуатацию.
Система XL Pipe
XL Pipe представляет собой комбинированную систему, в которой внутри трубы расположен электрический нагревательный элемент и теплоноситель. Для работы не требуется котел и коллектор, а монтаж выполняется аналогично водяному теплому полу. Система отличается более простым подключением, но зависит от электроснабжения и обычно обходится дороже в эксплуатации.
По типу стяжки
Бетонная система
Бетонная система считается наиболее распространенной. Трубы укладываются на теплоизоляционный слой и заливаются цементно-песчаной или бетонной стяжкой. После затвердевания стяжка выполняет функцию теплоаккумулятора.
Такие системы отличаются устойчивостью к нагрузкам и подходят для большинства типов напольных покрытий, включая плитку и ламинат. Основным ограничением является значительный вес стяжки и увеличение толщины пола. Время ввода системы в эксплуатацию также увеличивается из-за необходимости полного высыхания раствора.
Настильная система
Настильная система применяется в случаях, когда использование бетонной стяжки невозможно или нежелательно. Трубы укладываются в специальные панели или маты с пазами, а сверху размещаются теплоотражающие пластины, покрытые алюминиевой фольгой, и листовые материалы, например гипсоволокнистые плиты.
Основным преимуществом считается меньший вес конструкции и сокращение времени монтажа. Она подходит для комнат с ограниченной нагрузкой на перекрытия. Недостатком является меньшая теплоемкость по сравнению с бетонной системой.
Деревянная система
Монтаж на деревянное основание применяется в домах с деревянными перекрытиями. Трубы размещаются между лагами или в подготовленных каналах, после чего закрываются настильными элементами. Для равномерного распределения тепла используются металлические пластины.
Требует точного соблюдения расстояний между лагами и контроля влажности материалов. При неправильном монтаже возможно появление перегрева отдельных участков и снижение эффективности отопления.
Проектирование и расчет теплого пола
Проектирование водяного теплого пола определяет эффективность системы и равномерность прогрева. На этом этапе рассчитывают теплопотери, длину контуров и шаг укладки труб. Ошибки в расчетах приводят к недостаточному нагреву отдельных зон или перегрузке оборудования.
Расчет количества трубы
Количество трубы зависит от выбранного шага и площади. Для предварительного расчета используют усредненные значения расхода трубы на 1 м² площади.
При стандартных параметрах применяются следующие ориентиры:
- шаг 100 мм – около 10 м трубы на 1 м²;
- шаг 150 мм – около 6–7 м трубы на 1 м²;
Например, для комнаты площадью 20 м² при шаге 150 мм потребуется: 20 м² × 6,5 м = примерно 130 метров трубы
Расчет длины контура
Длина контура зависит от площади помещения и выбранного шага. При превышении допустимой длины увеличивается гидравлическое сопротивление, что ухудшает циркуляцию теплоносителя и приводит к его остыванию.
Для большинства бытовых теплых полов длина одного контура обычно не должна превышать 70–100 метров. Если площадь большая, его делят на несколько контуров одинаковой длины.
Выбор шага укладки труб
Шаг – это расстояние между соседними витками трубы для теплого пола. Он влияет на равномерность распределения тепла и мощность теплого пола. Чем меньше шаг, тем выше плотность труб и интенсивность прогрева поверхности.
На практике используют шаг 100, 150 или 200 мм. В зонах с повышенными теплопотерями, например возле наружных стен и окон, шаг уменьшают. В центральной части допускается увеличение расстояния между трубами.

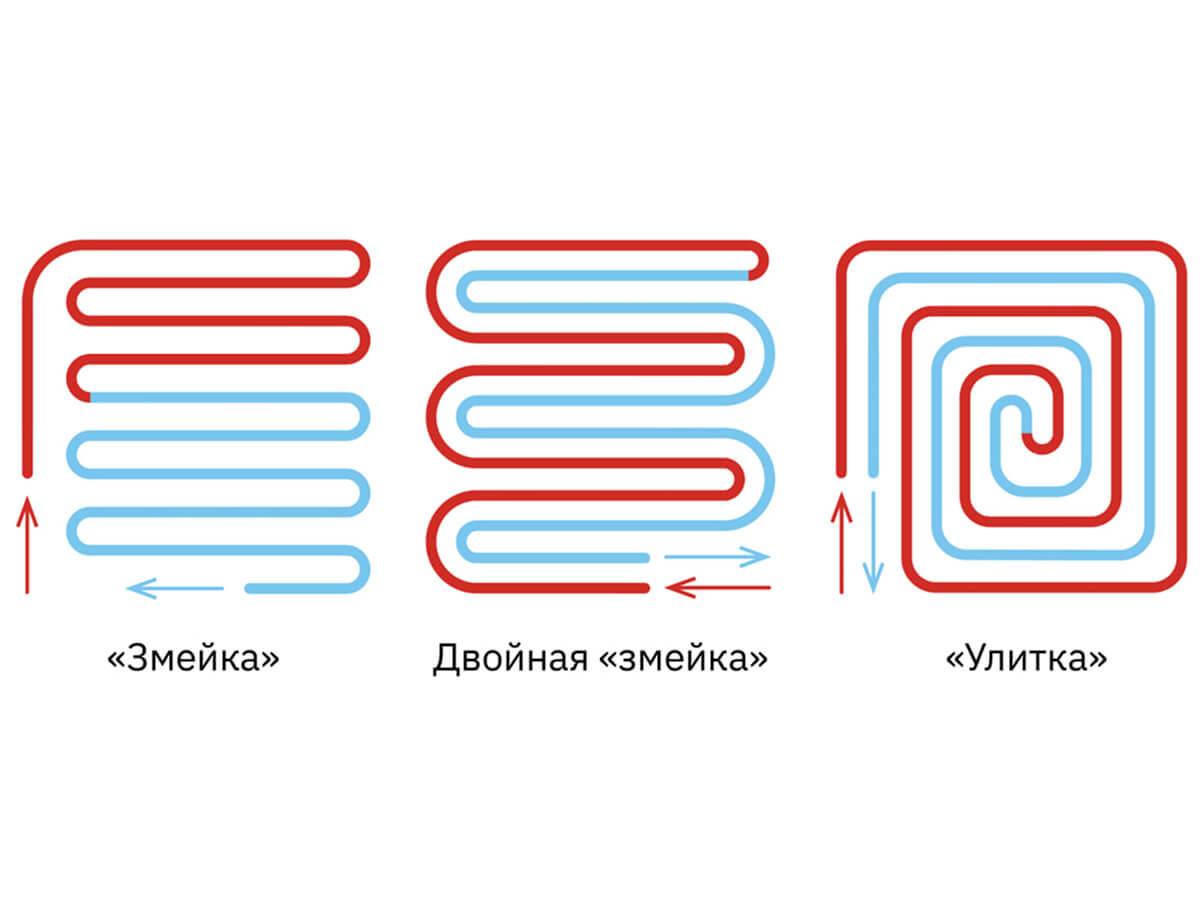

Схемы укладки труб
Схема определяет направление движения теплоносителя и распределение температуры по поверхности пола. Наиболее распространены способы укладки «змейка» и «улитка».
Схема «змейка» применяется в узких комнатах и коридорах. Она проста в монтаже, но может давать заметный перепад температуры между началом и концом контура. Схема «улитка» обеспечивает более равномерный прогрев, так как подающая и обратная линии располагаются рядом. Ее чаще используют в жилых комнатах и помещениях большой площади.
Материалы и комплектующие для теплого пола
Надежность водяного теплого пола зависит от правильного подбора материалов и совместимости комплектующих.
Основным элементом являются трубы водяного теплого пола. Чаще применяются трубы из сшитого полиэтилена (PEX), термостойкого полиэтилена (PE-RT) или металлопластика. Они рассчитаны на работу при повышенной температуре и давлении, обладают гибкостью и устойчивостью к коррозии. Диаметр труб обычно составляет 16 или 20 мм.

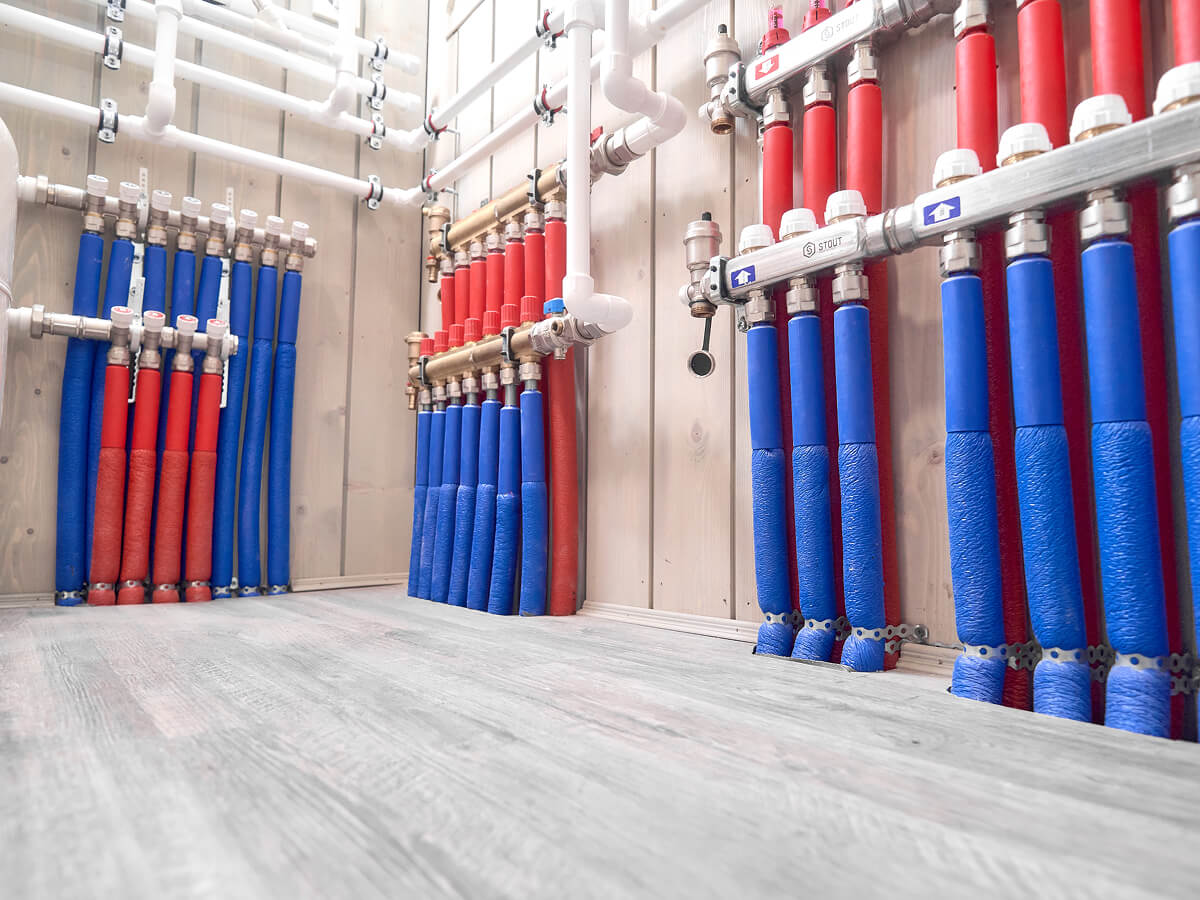

Коллектор используется для распределения теплоносителя между контурами. Он оснащается запорной арматурой, расходомерами и регулировочными клапанами. Через коллектор выполняется настройка расхода воды и балансировка.
Теплоизоляционные материалы уменьшают теплопотери вниз и повышают эффективность работы водяного теплого пола. В качестве утеплителя применяют плиты из экструдированного пенополистирола или аналогичные материалы с высокой плотностью. Дополнительно используются демпферная лента по периметру и крепежные элементы для фиксации труб.
Подготовка основания перед монтажом
Качество подготовки основания напрямую влияет на прочность конструкции и равномерность прогрева пола. Основание должно быть ровным, прочным и защищенным от влаги – нарушения на этом этапе могут привести к деформации стяжки и повреждению труб.
Очистка и выравнивание
Перед началом работ основание очищают от строительного мусора, пыли и остатков раствора. При значительных перепадах высот выполняют выравнивание с помощью черновой стяжки или самовыравнивающихся смесей. Ровная поверхность обеспечивает плотное прилегание теплоизоляции и равномерное распределение нагрузки.
Укладка гидроизоляции
Гидроизоляция защищает конструкцию пола и утеплитель от влаги. Обычно используют полиэтиленовую пленку или специализированные мембраны. Полотна укладывают с нахлестом и герметизируют стыки, чтобы предотвратить намокание утеплителя и снижение его теплоизоляционных свойств.
Монтаж теплоизоляции
Теплоизоляционные плиты укладывают поверх гидроизоляции без зазоров. Толщина утеплителя зависит от условий эксплуатации помещения.
Рекомендуемая толщина теплоизоляции:
- по грунту или над холодным подвалом – 100–150 мм (оптимально два слоя по 50 мм с перехлестом швов);
- по перекрытию между отапливаемыми этажами – 30–50 мм;
- над утепленным помещением – 20–30 мм.
Плотность плит экструдированного пенополистирола должна быть не менее 35 кг/м³ – это обеспечит устойчивость к нагрузке от стяжки и мебели.
Ознакомьтесь с популярными товарами
Монтаж водяного теплого пола своими руками: пошаговая инструкция
Монтаж водяного теплого пола выполняется после завершения подготовки основания и установки всех слоев теплоизоляции. Последовательность работ должна соблюдаться без изменений, так как пропуск отдельных этапов может привести к повреждению или снижению эффективности отопления.
Разметка и укладка утеплителя
Перед укладкой труб выполняется разметка помещения с учетом выбранной схемы укладки. На теплоизоляции отмечают расположение контуров и зоны подключения к коллектору. Разметка помогает выдержать одинаковый шаг между трубами.
После разметки дополнительно проверяют плотность теплоизоляционных плит. Между плитами не должно быть щелей. По периметру стен закрепляют демпферную ленту, которая компенсирует расширение стяжки при нагреве.
Установка коллекторного шкафа
Коллекторный шкаф устанавливается до начала укладки труб. Его размещают на стене на удобной высоте, обычно в центральной части обслуживаемой зоны. Такое расположение позволяет сократить длину контуров и обеспечить равномерное распределение теплоносителя.
Внутри шкафа монтируют подающий и обратный коллекторы. Проверяют надежность креплений и доступ к регулировочным элементам.

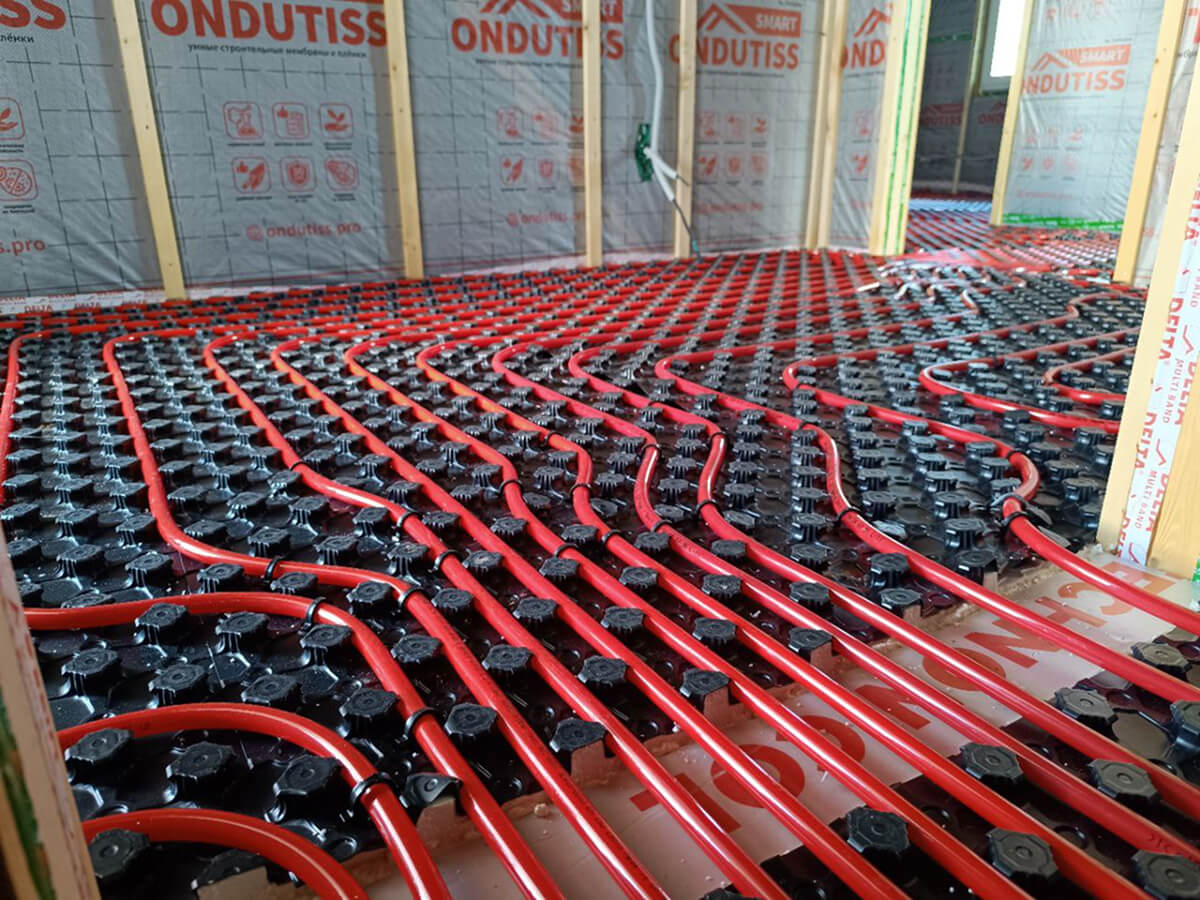

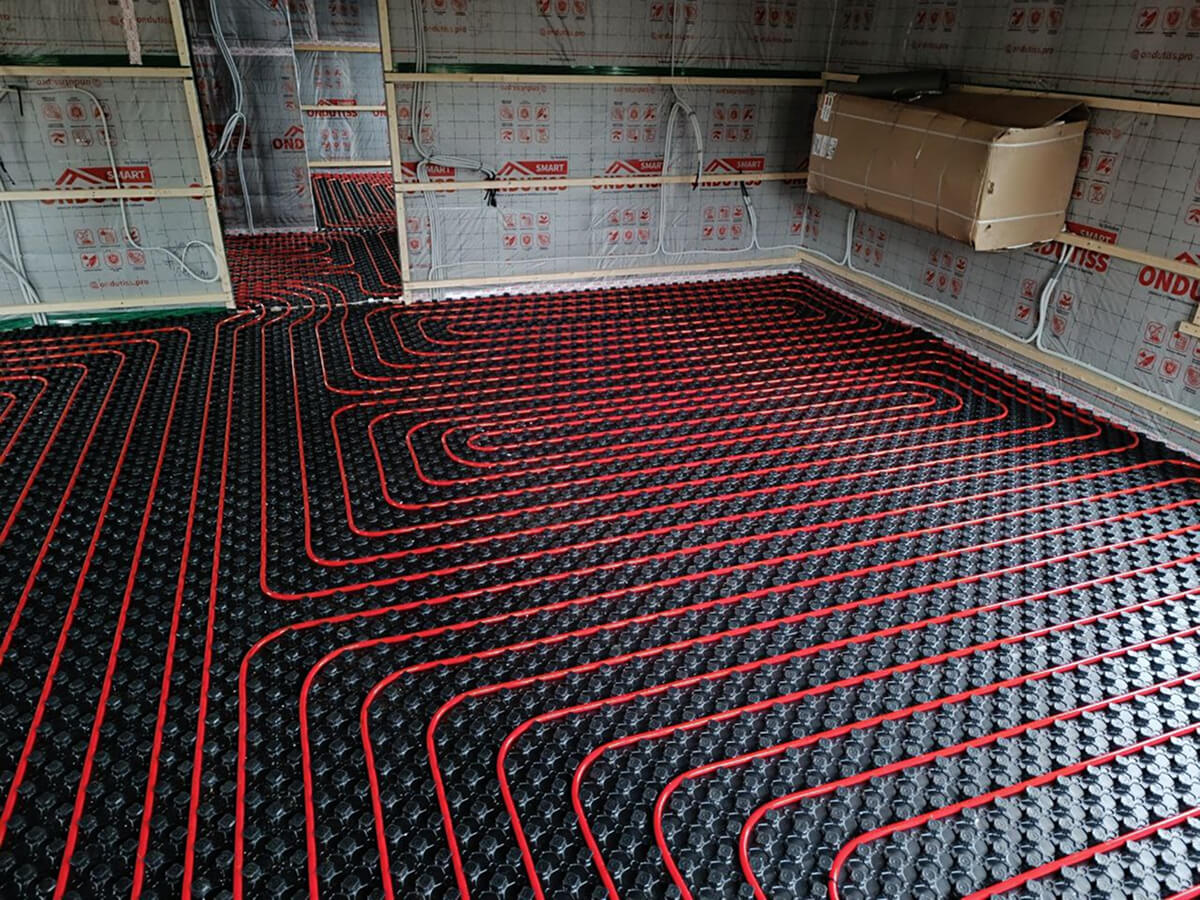

Укладка труб водяного теплого пола
Трубы укладываются по заранее выбранной схеме – «улитка» или «змейка». Укладку начинают от коллектора и постепенно продвигаются по размеченной траектории. Трубы должны фиксироваться на монтажных матах, сетке или специальных крепежах.
Важно соблюдать заданный шаг укладки и избегать резких перегибов. Минимальный радиус изгиба зависит от типа трубы и обычно указывается производителем. Повреждение трубы во время укладки может привести к утечкам после запуска теплого пола.
Подключение контуров к коллектору
После завершения каждый контур подключают к соответствующим выходам распределительного узла. Подающие линии подключают к подающему коллектору, а обратные – к обратному. Все соединения выполняют с использованием штатных фитингов.
Перед дальнейшими работами проверяют правильность подключения и что длина контуров не должна превышать расчетные значения.
Опрессовка
Опрессовка выполняется для проверки герметичности труб и соединений. Система заполняется водой под повышенным давлением. Давление выдерживают в течение заданного времени и контролируют отсутствие утечек.
Если обнаруживаются протечки или падение давления, соединения проверяют и устраняют дефекты. Важно: трубы должны оставаться под рабочим давлением (3–4 бар) непосредственно во время заливки и всего периода высыхания стяжки. Это позволяет сразу обнаружить механическое повреждение трубы при укладке раствора. Заливку допускается выполнять только после успешной опрессовки.
Заливка стяжки водяного теплого пола
После того как выполнена опрессовка, стяжка заливается поверх труб. Это позволяет избежать деформации труб и сохранить их положение. Раствор распределяют равномерно по всей площади помещения.
Толщина стяжки подбирается с учетом типа покрытия и расчетной нагрузки. После заливки поверхность выравнивают и оставляют до полного набора прочности. В течение периода высыхания необходимо исключить механические нагрузки.
Минимальная толщина стяжки над трубой — 40 мм, оптимальная — 45–50 мм. Общая высота конструкции (утеплитель + стяжка) обычно составляет 80–100 мм, что важно учесть при планировании высоты дверных проемов и лестниц.
Укладка финишного покрытия
Финишное покрытие укладывается после полного высыхания стяжки. Перед монтажом проверяют остаточную влажность основания и ровность поверхности. В качестве покрытия чаще применяют керамическую плитку, ламинат или другие материалы, совместимые с теплым полом.
Выбор покрытия влияет на теплопередачу. Материалы с высокой теплопроводностью обеспечивают более эффективный прогрев помещения.
Сроки монтажа водяного теплого пола
Продолжительность монтажа водяного теплого пола зависит от площади помещения, выбранной конструкции и условий выполнения работ.
Ориентировочные сроки выполнения работ:
- подготовка основания – 1–2 дня;
- укладка теплоизоляции и монтаж труб – 1–2 дня для помещения до 30 м²;
- подключение контуров и опрессовка – 1 день;
- заливка стяжки – 1 день;
- набор прочности стяжки – 21–28 дней;
- постепенный запуск – 3–7 дней.
Общий срок выполнения работ до выхода теплого пола на рабочий режим обычно составляет около 25–35 дней. При использовании настильных систем без бетонной стяжки время монтажа может быть сокращено до 5–10 дней, так как отсутствует длительный период высыхания раствора.
Подключение водяного теплого пола к системе отопления
Подключение водяного теплого пола выполняется после монтажа контуров и установки коллектора. Способ подключения зависит от типа источника тепла и конфигурации системы отопления.

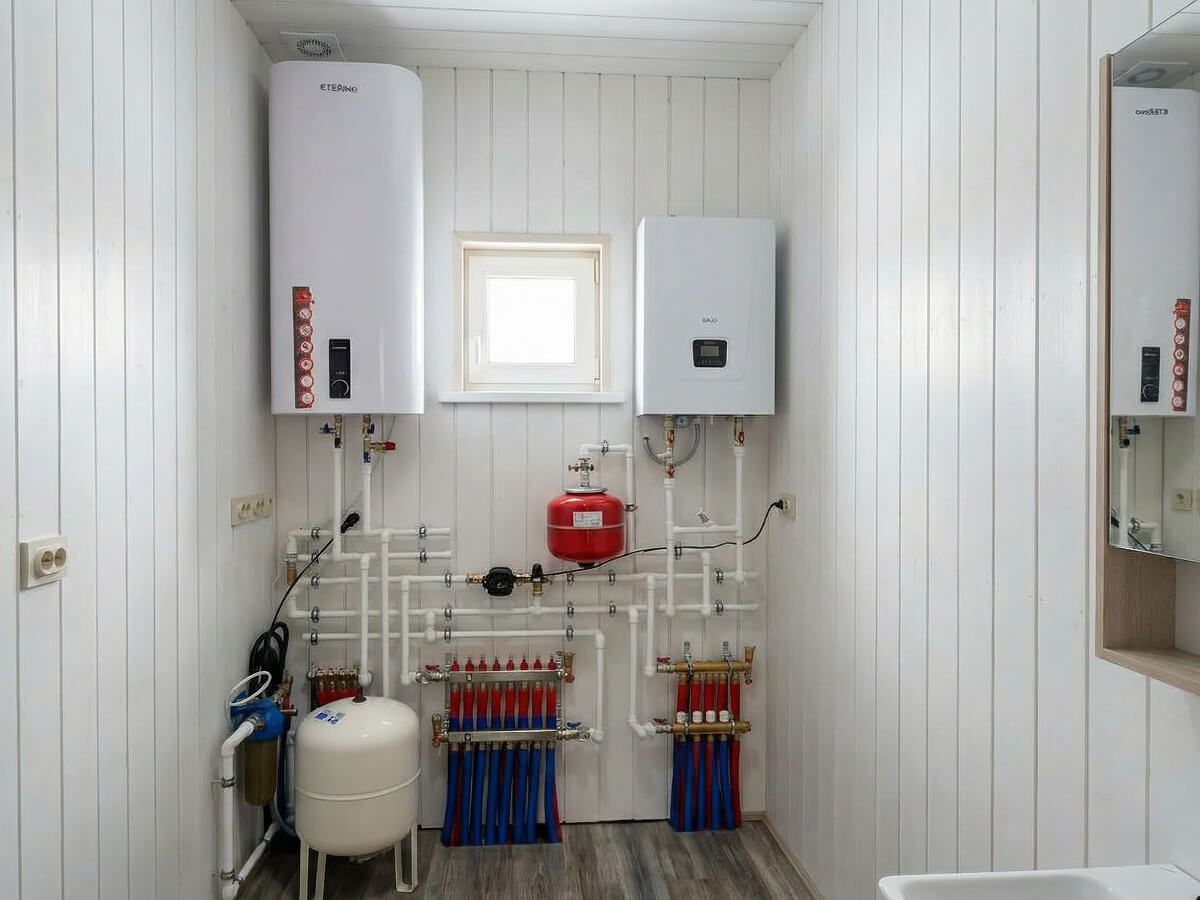

Подключение к газовому котлу
При использовании газового котла теплый пол подключают напрямую к коллектору или через смесительный узел. Современные котлы позволяют регулировать температуру теплоносителя, что важно для безопасной работы системы.
При прямом подключении необходимо контролировать температуру подачи, так как ее превышение может привести к перегреву покрытия и снижению срока службы труб.
Важно: температура подачи в контур теплого пола не должна превышать 55°C, иначе возможен перегрев покрытия и сокращение срока службы труб.
Подключение через смесительный узел
Смесительный узел снижает температуру теплоносителя перед подачей в контуры теплого пола, смешивая горячую воду из котла с охлажденной из обратной линии. Это обеспечивает стабильную работу системы и предотвращает перегрев.
Такой способ чаще применяется при совместной работе теплого пола и радиаторов, так как позволяет независимо регулировать температуру.
Подключение к радиаторной системе
Подключение к существующей радиаторной системе возможно при достаточной мощности котла и правильно настроенной циркуляции. В этом случае теплый пол подключают как дополнительный контур через распределительный коллектор.
Перед подключением проверяют балансировку и давление в системе, чтобы избежать снижения эффективности работы радиаторов и теплого пола.
Настройка и первый запуск теплого пола
Первый запуск выполняется после полного высыхания стяжки и проверки всех соединений. Преждевременный нагрев может привести к растрескиванию стяжки и смещению труб. Перед запуском проверяют давление в системе.
Нагрев выполняют постепенно. Температуру теплоносителя увеличивают поэтапно, обычно не более чем на 5°C в сутки. Такой режим позволяет равномерно высушить остаточную влагу и предотвратить деформацию основания. Одновременно проверяют равномерность прогрева поверхности и работу регулирующих элементов.
После выхода на рабочий режим выполняют балансировку контуров. С помощью расходомеров на коллекторе регулируют подачу теплоносителя, чтобы обеспечить одинаковый нагрев во всех зонах помещения.
Срок службы водяного теплого пола
Срок службы водяного теплого пола зависит от качества материалов и соблюдения технологии монтажа. Основное значение имеет тип труб и стабильность температурного режима.
Средний срок службы:
- трубы из PEX – 40–50 лет;
- трубы из PE-RT – до 50 лет;
- металлопластиковые трубы – 25–40 лет;
- коллектор и арматура – 10–20 лет.
При правильной эксплуатации общий срок службы обычно составляет 30–50 лет.
Типичные ошибки при монтаже теплого пола
Ошибки при монтаже теплого пола чаще всего связаны с нарушением технологии укладки, неправильным подключением системы и отсутствием контроля на отдельных этапах работ. Такие недочеты снижают эффективность отопления и могут привести к повреждению конструкции пола.
| Ошибка | Последствия | Как избежать |
|---|---|---|
| Нарушение шага укладки | Образование холодных зон или перерасход материалов | Соблюдать расчетный шаг укладки |
| Неправильный выбор схемы укладки | Неравномерный прогрев пола | Выбирать схему с учетом площади и тепловой нагрузки |
| Слишком резкий изгиб трубы | Повреждение трубы и ухудшение циркуляции | Соблюдать минимальный радиус изгиба |
| Недостаточная фиксация труб | Смещение труб при заливке стяжки | Надежно закреплять трубы к основанию |
| Отсутствие теплоизоляции | Потери тепла вниз | Укладывать теплоизоляционный слой нужной толщины |
| Отсутствие демпферной ленты | Трещины в стяжке | Устанавливать ленту по периметру помещения |
| Отсутствие опрессовки | Обнаружение протечек после заливки | Проверять систему под давлением |
| Недостаточная толщина стяжки | Перегрев покрытия и снижение прочности | Соблюдать минимальную толщину слоя |
| Чрезмерная толщина стяжки | Снижение теплоотдачи и увеличение давления на опоры и фундамент | Выполнять стяжку в расчетных пределах |
| Неравномерное распределение раствора | Пустоты и трещины | Равномерно распределять раствор |
| Отсутствие армирования | Повышенный риск растрескивания | Использовать армирующую сетку |
| Преждевременный запуск системы | Разрушение стяжки | Дождаться полного высыхания |
| Неправильное подключение контуров | Нарушение циркуляции | Проверять схему подключения |
| Отсутствие балансировки | Неравномерный прогрев помещений | Выполнять регулировку контуров |
| Неправильная температура подачи | Перегрев или слабый прогрев | Настраивать температурный режим |
| Воздушные пробки | Снижение теплоотдачи | Удалять воздух из системы |
| Отсутствие проверки соединений | Риск протечек | Проверять все соединения |
Водяной теплый пол может использоваться как основная или дополнительная система отопления при условии правильного проектирования и соблюдения технологии монтажа. Наибольшее значение имеют расчет теплопотерь, выбор схемы укладки и проверка герметичности перед заливкой стяжки. Ошибки на ранних этапах чаще всего приводят к неравномерному прогреву и усложняют дальнейший ремонт. При самостоятельной установке важно соблюдать последовательность работ, использовать совместимые материалы и контролировать параметры теплого пола при первом запуске.
