Электропроводка в гараже
Электропроводка в гараже нужна не только для освещения. Обычно к сети подключают розетки для инструмента, зарядные устройства, компрессор, обогреватель, ворота, вентиляцию, иногда сварочный аппарат. Поэтому проводку нельзя делать «по месту» без схемы: сначала нужно понять нагрузку, выбрать способ ввода, разделить линии и предусмотреть защиту от перегрузки, короткого замыкания и поражения током.
В гараже электропроводку часто прокладывают открытым способом – в кабель-каналах, гофрированных или металлических трубах. Такое решение упрощает осмотр, обслуживание и ремонт электросети, позволяет при необходимости быстро изменить схему подключения и избавляет от необходимости штробить бетонные или металлические стены. При этом важно учитывать условия эксплуатации гаража: повышенную влажность, перепады температуры, скопление пыли, наличие металлических конструкций и хранение горючих материалов. Поэтому проводка, защитные устройства и способ монтажа должны соответствовать таким условиям.
Что учесть перед монтажом проводки в гараже
Перед монтажом нужно определить, для чего в гараже будет использоваться электричество. Для простого хранения автомобиля достаточно освещения, нескольких розеток и отдельного автомата на вводе. Для мастерской нужна более продуманная схема: отдельные линии на розетки, освещение, мощный инструмент, компрессор или сварочный аппарат.
Сначала считают предполагаемую нагрузку. В расчет включают не только постоянные приборы, но и технику, которую могут подключать одновременно. Например, если в гараже работают обогреватель, компрессор и электроинструмент, обычной одной розеточной линии может быть недостаточно.
Также нужно учесть условия в помещении:
- материал стен: бетон, кирпич, дерево, металл;
- есть ли смотровая яма или подвал;
- бывает ли конденсат и повышенная влажность;
- где будут стоять верстак, стеллажи и оборудование;
- нужна ли наружная розетка или освещение перед воротами;
- есть ли заземление и возможность подключить защитный проводник.

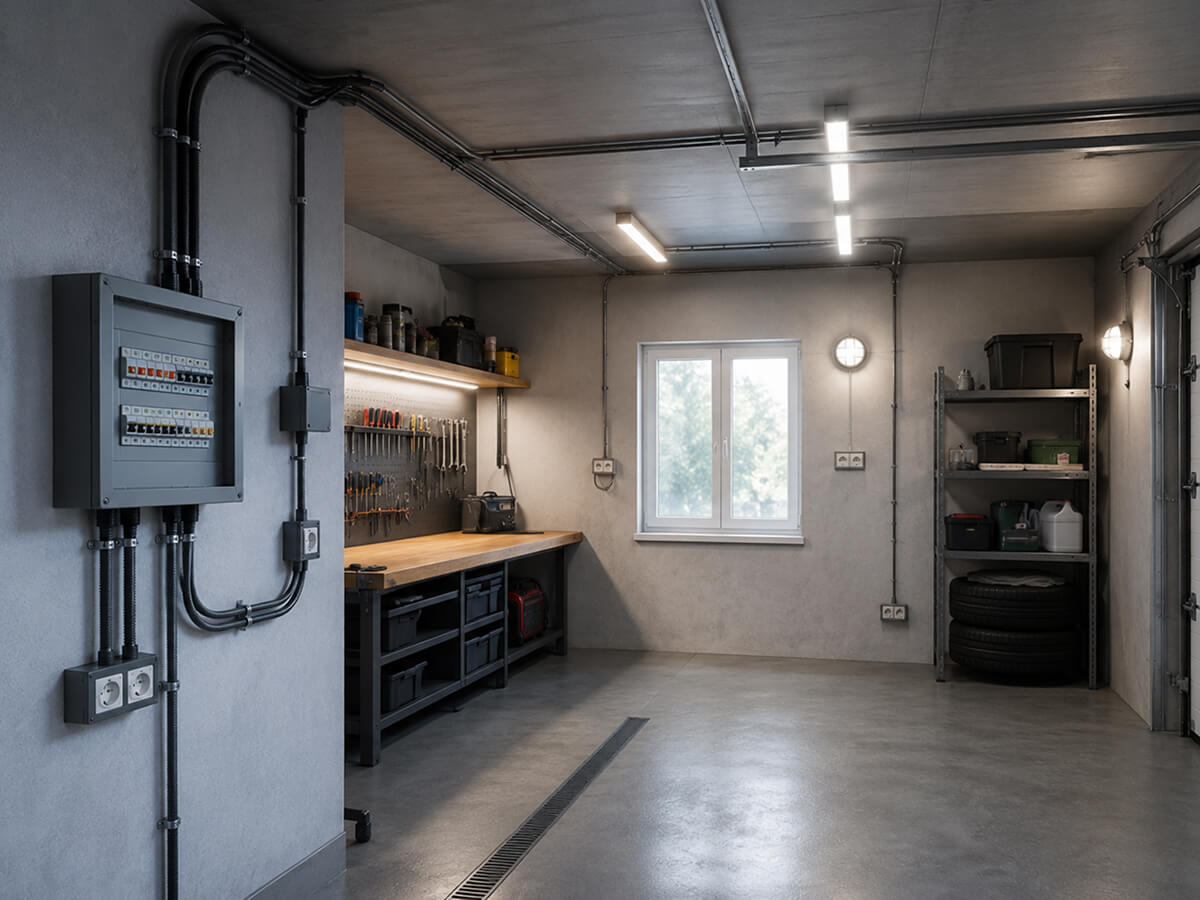

В большинстве случаев для гаража целесообразно предусмотреть отдельный щит с вводным автоматом, групповыми автоматами и УЗО/дифавтоматами. Состав щита подбирают по схеме питания, выделенной мощности и группам нагрузки.
Как провести электричество в гараж
Способ подключения зависит от того, где расположен гараж. Если это гараж на участке частного дома, питание обычно берут от основного щита дома или от отдельного распределительного щита на участке. Если гараж находится в кооперативе, подключение выполняют по правилам ГСК: через общий щит, выделенную мощность и прибор учета, если он предусмотрен.
Питание можно подвести двумя основными способами:
Воздушный ввод
Кабель прокладывают от опоры, дома или другого строения к гаражу по воздуху. Для воздушного ввода используют кабель или провод, допустимый для наружной прокладки и выбранный под конкретные условия подключения. Высоту подвеса, способ крепления, защиту от провисания, ветра, снега и механических повреждений нужно определять по нормам и условиям объекта.
Подземный ввод
Кабель прокладывают в земле в защитной трубе или с другой механической защитой. Такой способ лучше защищен от случайного повреждения, но требует земляных работ.
Для гаража на частном участке чаще удобнее подземный ввод: кабель не мешает движению, не портит внешний вид и меньше зависит от ветра, снега и наледи. Но трассу нужно заранее отметить на плане участка, чтобы потом не повредить кабель при земляных работах.
Внутри гаража вводной кабель заводят в щит. Нельзя просто протянуть его через отверстие в стене и подключить его напрямую к розеткам. На вводе должна быть защита, а место прохода через стену нужно защитить от перетирания.
Посмотрите наши товары
Схема электропроводки в гараже
Схему электропроводки составляют до покупки материалов. На ней отмечают ввод, щит, светильники, выключатели, розетки, отдельные линии для мощного оборудования и трассы прокладки кабеля.
В простой схеме для гаража обычно выделяют несколько групп:
- освещение гаража;
- розетки общего назначения;
- отдельная линия на мощный инструмент или оборудование;
- освещение смотровой ямы;
- наружное освещение у ворот;
- отдельная линия на автоматику ворот, если она есть.
Розетки лучше размещать не в одном месте, а рядом с рабочими зонами. Обычно их ставят у верстака, возле ворот и на боковой стене. Это уменьшает количество удлинителей на полу.
Выключатель основного света размещают у входа или ворот. Если в гараже есть отдельная дверь, удобно предусмотреть управление освещением рядом с ней. Для рабочей зоны можно сделать отдельный выключатель, чтобы не включать весь свет при локальной работе.
Кабельные трассы на стенах гаража лучше вести строго вертикально и горизонтально. Так проще понимать, где проходит кабель, если позже потребуется сверлить стену, крепить полку или менять оборудование. Диагональная прокладка усложняет обслуживание и повышает риск случайного повреждения.
Выбор кабеля, автоматов и защиты
Для стационарной электропроводки в гараже обычно используют медный кабель с негорючей изоляцией, например ВВГнг-LS или аналогичный по назначению. Сечение выбирают по нагрузке и способу прокладки.
Часто применяют такие варианты:
| Линия | Типичное сечение медного кабеля |
|---|---|
| Освещение | 1,5 мм² |
| Розетки общего назначения | 2,5 мм² |
| Мощное оборудование | 4 мм² и больше, по расчету |
| Ввод в гараж | По выделенной мощности и длине линии |
Эти значения нельзя считать универсальными для любого гаража. Если линия длинная, оборудование мощное или планируется трехфазное подключение, сечение нужно рассчитывать отдельно.
Автоматы подбирают не «чем больше, тем лучше», а под кабель и нагрузку. Автомат должен защищать его от перегрева. Если поставить автомат слишком большого номинала на тонкий кабель, при перегрузке он может нагреваться, а автомат не отключится вовремя.
Для типовой гаражной электропроводки часто используют:
- автомат 10 А на освещение;
- автомат 16 А на розеточную группу;
- отдельный автомат на мощное оборудование;
- УЗО или дифавтомат на розеточные линии;
- вводной автомат в гаражном щите.
Розеточные линии в гараже следует защищать УЗО или дифавтоматом с током утечки не более 30 мА, особенно если в помещении бывает влажно, есть бетонный пол, металлические конструкции, смотровая яма или используется переносной электроинструмент.
Заземление должно быть выполнено по правильной схеме питания: TN-C-S, TT или другой, предусмотренной для конкретного объекта. Нельзя самостоятельно делать "контур заземления" или разделять PEN-проводник без понимания системы питания и требований к защите.
Для гаража лучше выбирать розетки, выключатели и светильники с защитой от пыли и влаги. Особенно это важно рядом с воротами, в смотровой яме, возле верстака и в местах, где возможны брызги, конденсат или загрязнение.
Материалы и инструменты для монтажа
Набор материалов зависит от схемы, способа прокладки и состояния гаража. Основные материалы:
- кабель нужного сечения;
- электрощит с DIN-рейкой;
- автоматические выключатели;
- УЗО или дифавтоматы;
- розетки и выключатели;
- распределительные коробки;
- кабель-канал, гофра или пластиковая труба;
- крепеж: клипсы, дюбели, саморезы, хомуты;
- клеммы для соединения проводников;
- светильники для основного и локального освещения;
- вводная гильза или труба для прохода кабеля через стену.
Для металлического гаража дополнительно могут понадобиться изолирующие втулки, пластиковые трубы, металлорукав или другие элементы, которые защищают кабель от контакта с острыми кромками и корпусом гаража.
Из инструментов обычно используют:
- перфоратор или дрель;
- шуруповерт;
- уровень и рулетку;
- маркер или карандаш для разметки;
- бокорезы;
- инструмент для снятия изоляции;
- отвертки с изолированными ручками;
- индикатор напряжения;
- мультиметр;
- пресс-клещи, если используются наконечники;
- стремянку.
Соединения проводов лучше выполнять клеммами, опрессовкой или другим надежным способом, рассчитанным на электрические соединения. Скрутки без нормальной фиксации и защиты использовать не стоит: со временем контакт может ослабнуть, начать греться и стать причиной неисправности.
Перед покупкой материалов нужно посчитать длину трасс с запасом. Запас нужен на повороты, ввод в щит, подключение розеток, выключателей и светильников. Если покупать материал «впритык», во время монтажа могут появиться лишние соединения, которых лучше избегать.
Как сделать проводку в гараже своими руками
Инструкция ниже описывает общий порядок работ и не заменяет проект, требования ПУЭ и работу квалифицированного электрика. Подключение гаража к сети, сборку щита, выбор автоматов, УЗО, схемы заземления и проверку готовой проводки должен выполнять специалист. Работы на линии под напряжением недопустимы.
Разметка трасс
Разметку начинают от электрощита. На стенах отмечают, где будет проходить трасса, где установят распределительные коробки, розетки, выключатели и светильники.
Трассы делают понятными и доступными. Для открытой электропроводки это особенно важно: кабель-канал или труба должны идти ровно, не мешать воротам, стеллажам, верстаку и обслуживанию автомобиля.
При разметке учитывают несколько правил:
- розетки ставят рядом с рабочими зонами;
- выключатели размещают у входа;
- светильники располагают так, чтобы не было темных зон;
- кабель не прокладывают там, где его легко задеть инструментом или колесом;
- распределительные коробки оставляют доступными для осмотра.
Если в гараже будут стеллажи, шкафы или верстак, их положение лучше отметить заранее. Иначе розетки могут оказаться за мебелью, а кабельные трассы – в местах будущего крепления полок.
Прокладка кабеля
После разметки крепят кабель-каналы, пластиковые или гофрированные трубы. Кабель должен быть защищен от механических повреждений, особенно в нижней части стен, возле ворот, у верстака и в местах прохода.
При открытой прокладке кабель не должен свободно висеть на стене. Его фиксируют по всей трассе, чтобы он не провисал и не смещался. На поворотах нельзя делать резкие перегибы: это может повредить изоляцию.
Через стены и металлические элементы кабель проводят только с защитой. Для этого используют втулки, гильзы или трубы. Кромки отверстий не должны касаться изоляции.
В коробках и подрозетниках оставляют запас проводников для обслуживания. Слишком короткие концы усложняют ремонт, а чрезмерный запас мешает аккуратной укладке.
Подключение розеток и выключателей
Розетки подключают к розеточной линии, рассчитанной на соответствующую нагрузку. Для гаража лучше использовать розетки с заземляющим контактом и корпусом, защищенным от пыли и влаги. В местах, где возможны удары или загрязнение, розетки можно установить в прочных накладных корпусах.
Розеточные группы не стоит перегружать. Если в гараже планируется мощный потребитель, для него делают отдельную линию от щита. Это относится к сварочному аппарату, компрессору, станку, мощному обогревателю и другому оборудованию с высокой нагрузкой.
Выключатели подключают так, чтобы они разрывали фазный провод, а не нулевой. Это важно для безопасности при замене лампы или обслуживании светильника. Если выключатель разрывает ноль, на патроне или светильнике может оставаться фаза.
Все соединения выполняют в распределительных коробках, корпусах розеток, выключателей или в щите. Открытые соединения на трассе недопустимы. Места соединений должны быть доступны для проверки, но защищены от пыли, влаги и механического воздействия.
После подключения нужно проверить, надежно ли зажаты проводники. Слабый контакт может греться при нагрузке. Особенно внимательно проверяют розетки у верстака и линии, к которым будут подключать инструмент.
Подключение освещения
Освещение в гараже лучше делать не одной лампой по центру, а несколькими светильниками. Один центральный свет часто дает тени от автомобиля, ворот, стеллажей и самого человека. Для работы с инструментом удобнее сочетать общее и локальное освещение.
Основные светильники размещают на потолке или верхней части стен. Дополнительный свет ставят над верстаком, возле стеллажей и в зоне ремонта автомобиля. Если гараж длинный, светильники лучше распределить по длине помещения.
Для гаража подходят светильники в закрытом корпусе. Они лучше защищены от пыли, случайных ударов и насекомых. В холодном помещении нужно выбирать оборудование, рассчитанное на работу при низкой температуре.
Наружный свет у ворот подключают отдельной линией или отдельным выключателем. Это удобно, если нужно открыть гараж вечером, разгрузить автомобиль или осветить въезд. Для улицы используют светильники, рассчитанные на наружную установку.
В цепи освещения также важно правильно подключить фазу, ноль и защитный проводник. Металлические корпуса светильников должны быть заземлены, если это предусмотрено конструкцией.
Проверка готовой проводки
После монтажа электропроводку нельзя сразу нагружать всеми приборами. Сначала проверяют правильность соединений, отсутствие повреждений изоляции и работу защитных устройств.
Минимальная проверка включает:
- осмотр кабельных трасс;
- проверку крепления кабеля, коробок, розеток и светильников;
- проверку правильности подключения фазы, нуля и защитного проводника;
- проверку работы выключателей;
- проверку напряжения в розетках;
- тестирование УЗО или дифавтомата кнопкой «Тест»;
- пробное включение освещения и розеток без перегрузки.
Если при включении автомат сразу отключается, нельзя просто включать его повторно. Нужно искать причину: короткое замыкание, ошибку подключения, повреждение трассы или неисправный прибор.
После первичной проверки можно подключать нагрузку постепенно. Сначала включают освещение, затем маломощные приборы, потом инструмент. Если розетка, автомат, клемма или кабель заметно греются, линию нужно отключить и проверить соединения.
Полную проверку с измерением сопротивления изоляции, петли «фаза-ноль» и параметров заземления выполняет специалист с измерительным прибором. Для гаража, где будут подключать мощное оборудование, такая проверка особенно желательна.
Проводка в смотровой яме
Смотровая яма – зона повышенного риска. В ней может скапливаться влага, конденсат и пары технических жидкостей. Человек находится в ограниченном пространстве и часто касается металлических частей автомобиля, поэтому обычную электропроводку здесь применять нельзя.
Для освещения смотровой ямы лучше использовать пониженное безопасное напряжение через отдельный трансформатор или блок питания. Светильники должны быть закрытого типа, с защитой от влаги и механических повреждений.
В яме не стоит устанавливать обычные розетки на 220 В. Если питание для инструмента все же нужно, розетки лучше размещать выше уровня пола гаража, за пределами ямы. Для переносного света используют светильник с защитной решеткой и кабелем, рассчитанным на тяжелые условия эксплуатации.
Кабель в зоне ямы прокладывают в трубе или другом защитном канале. Он не должен лежать на полу, проходить по острым кромкам или находиться там, где его можно задеть домкратом, инструментом или колесом.
Проводка в металлическом гараже
В металлическом гараже особое внимание уделяют изоляции кабеля и заземлению корпуса. Металл проводит ток, поэтому повреждение изоляции может привести к появлению напряжения на стенах, воротах или каркасе.
Кабель нельзя крепить прямо к острым металлическим кромкам. Его прокладывают в кабель-канале, пластиковой трубе, гофре или металлорукаве с защитой в местах прохода через металл. Все отверстия должны иметь втулки или обработанные края, чтобы изоляция не перетиралась.
Щит, розетки и выключатели устанавливают на негорючее основание или монтажные панели. Если корпус оборудования металлический, его подключают к защитному проводнику.
Все металлические части гаража, которые могут оказаться под напряжением при повреждении изоляции, должны быть присоединены к защитному проводнику (PE) системы заземления. Использовать металлический каркас гаража вместо защитного проводника или рабочего нуля нельзя.
В металлическом гараже особенно важно применять УЗО или дифавтоматы на розеточные линии. Они не заменяют заземление, но снижают риск поражения током при утечке.
Ознакомьтесь с популярными товарами
Сколько стоит сделать проводку в гараже в Санкт-Петербурге
Стоимость зависит от площади гаража, количества точек, длины трассы, способа прокладки и необходимости собирать отдельный щит.
| Работа | Примерные цены в Санкт-Петербурге |
|---|---|
| Прокладка кабеля открытым способом | от 80–200 руб./м |
| Прокладка кабеля в кабель-канале или гофре | от 120–250 руб./м |
| Монтаж кабель-канала | от 60–210 руб./м |
| Установка розетки или выключателя | от 250–500 руб./шт. |
| Установка светильника | от 600 руб./шт. |
| Подключение УЗО или автомата | от 400 руб./шт. |
| Монтаж контура заземления | от 9 000 руб. |
Цены являются ориентировочными и актуальны на момент публикации статьи. Для получения подробной информации обратитесь к специалистам Эколайф.
Для небольшого гаража с освещением, 3–5 розетками и простым щитом работа может стоить примерно от 15 000 до 35 000 руб. без материалов. Если нужен ввод от дома, отдельная линия на мощное оборудование, наружное освещение, смотровая яма и заземление, сумма может быть выше.
Гаражная электропроводка должна быть не просто удобной, а безопасной для конкретных условий: влажности, металлических конструкций, нагрузки от инструмента и возможного мощного оборудования. Ошибки в схеме, защите или заземлении могут привести к перегреву кабеля, отключениям, поражению током или пожару.
Чтобы проводка работала надежно и соответствовала требованиям безопасности, лучше доверить расчет, подбор автоматики, сборку щита и подключение специалистам. Обратитесь в Эколайф – мастера помогут подобрать решение для вашего гаража, смонтируют электрику и проверят ее перед эксплуатацией.
